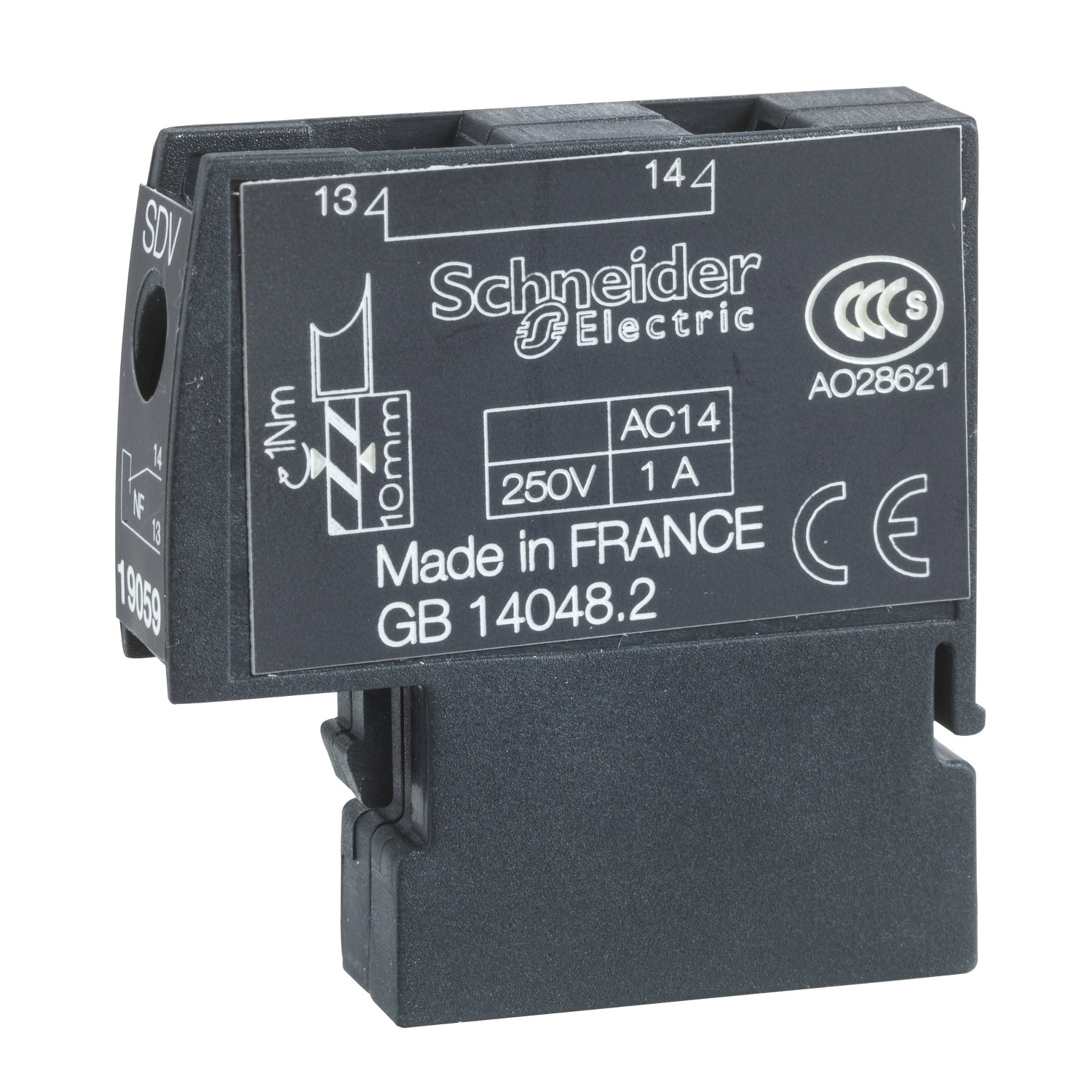

A Schneider Electric Acti9 Vigi NG125 segédhibaérintkező (SDV NF) egy professzionális villamos kiegészítő, amely kifejezetten az Acti9 Vigi NG125 típusú készülékekhez lett kifejlesztve. A 19059 cikkszámú termék speciális kialakítása lehetővé teszi a hibaállapotok azonnali jelzését, ami jelentősen növeli a villamos rendszer üzembiztonságát és felügyeleti lehetőségeit.
Az Acti9 termékkörbe tartozó SDV hibajelző érintkező 1 NC (normally closed - alaphelyzetben zárt) kontaktussal rendelkezik, amely jelzőáramkörök kialakítására alkalmas. A 250 V AC feszültségen, 50/60 Hz frekvencián 0,1-1 A közötti terhelhetőséggel rendelkező segédérintkező ideális választás távolról történő állapotjelzésre, riasztórendszerekhez vagy épületfelügyeleti rendszerekhez való csatlakoztatáshoz. A termék mindössze 9 mm-es osztásegységet (1 pitch) foglal el a szerelősínen, így minimális helyet igényel a kapcsolószekrényben.
A Schneider Electric Acti9 Vigi NG125 segédérintkező (19059) műszaki paraméterei között kiemelendő a 690 V AC névleges szigetelési feszültség, valamint a 8 kV lökőfeszültség-állóság. A termék plug-on kivitelű, felszerelése rendkívül egyszerű, a készülék upstream (felső) pozíciójába kell beilleszteni. Kompakt méretekkel rendelkezik: magassága 36 mm, szélessége 8,8 mm, mélysége 34,64 mm. Villamos élettartama kiemelkedő, 10000 kapcsolási ciklus. A csatlakozó kapcsok lemezrugós kialakításúak, amelyek merev és hajlékony vezetékek csatlakoztatását egyaránt lehetővé teszik, érvéghüvelyekkel vagy anélkül. A vezeték csupaszolási hossza 10 mm, a csatlakozások meghúzási nyomatéka 1 Nm.
A terméket széles működési hőmérséklet-tartomány jellemzi, -25°C és +60°C között használható, tárolási hőmérséklete pedig -40°C és +85°C közötti. Szennyezettségi foka 3, tropikalizációs értéke 2, így a különböző környezeti feltételekhez jól alkalmazkodik. Az SDV hibajelző érintkező a Schneider Electric Acti9 NG125 típusú berendezések tökéletes kiegészítője, amellyel komplex villamos elosztórendszerek építhetők ki. A 19059 cikkszámú SDV NF termék az ipari szabványoknak megfelelően lett kialakítva, ezáltal biztosítva a megbízható és hosszú távú működést.
Schneider Electric Acti 9 NG125 - 19059 - SDV hibajelző - érintkező, NG125, NC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Termék típus: Hibaérintkező
Rövid terméknév: SDV NF
Érintkező összetétel: 1 NC
Névleges áram: AC-14 0,1...1 A 250 V-nál, AC 50/60 Hz
Modulszélesség: 1 (9 mm)
Kiegészítő információk
Kompatibilitás: Acti9 Vigi NG125
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Szerelési mód: Plug-on
Szerelési hely: Upstream
Méretek
Magasság: 36 mm
Szélesség: 8,8 mm
Mélység: 34,64 mm
Elektromos jellemzők
Elektromos élettartam: 10000 ciklus
Csatlakozások
Csatlakozó típus: Lemezrugós kapcsok
1 kábel 0,5...2,5 mm² - merev
1 kábel 0,5...1,5 mm² - hajlékony
1 kábel 0,5...1,5 mm² - hajlékony érvéghüvellyel
2 kábel 2,5 mm² - merev
2 kábel 2,5 mm² - hajlékony
2 kábel 1,5 mm² - hajlékony érvéghüvellyel
Vezeték csupaszolási hossz: 10 mm
Meghúzási nyomaték: 1 N.m
Környezeti feltételek
Szennyezettségi fok: 3
Tropikalizáció: 2
Működési hőmérséklet: -25...60 °C
Tárolási hőmérséklet: -40...85 °C
