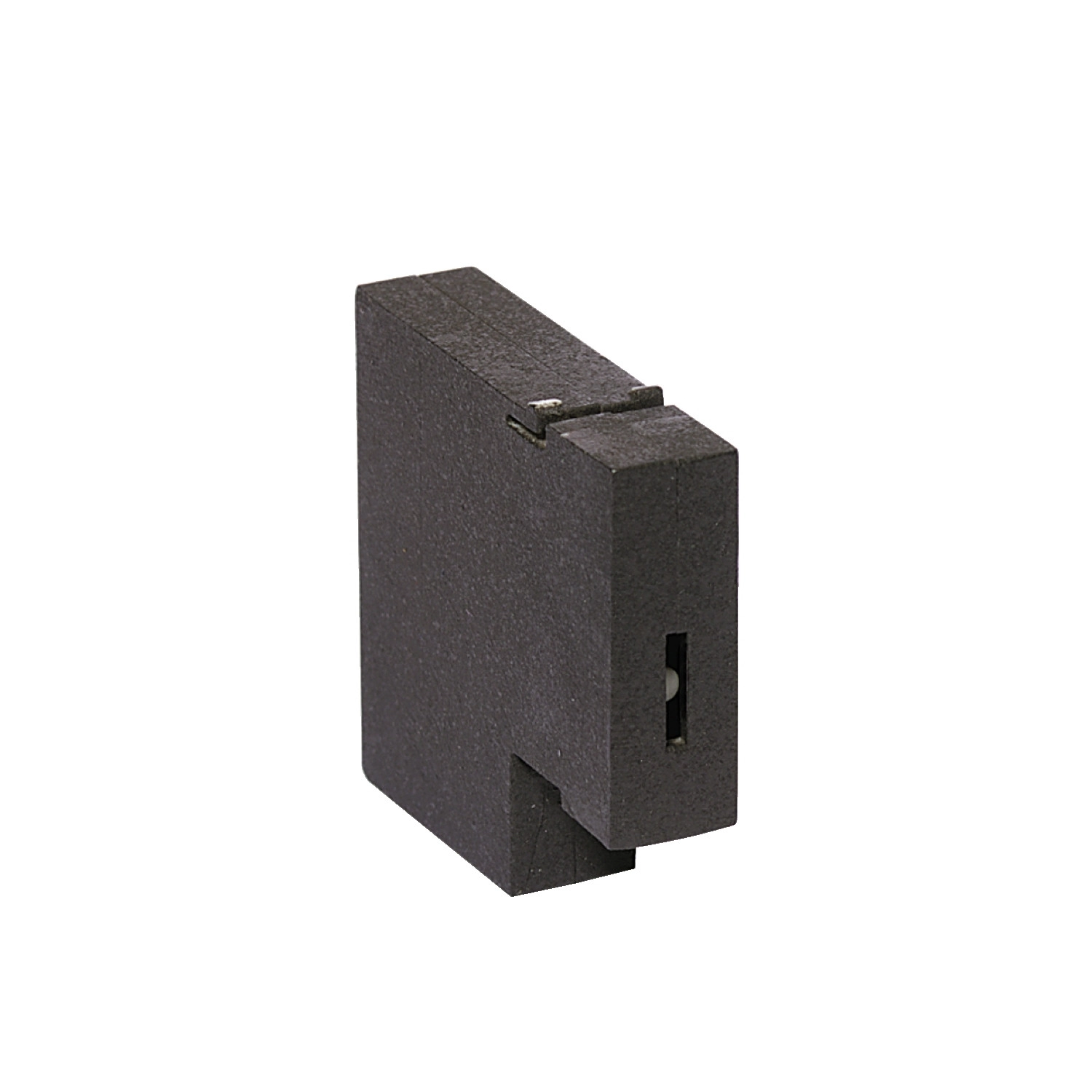

A Schneider Electric Acti9 Vigi NG125 - 19058 egy rendkívül megbízható és professzionális segédérintkező, amely villamos rendszerek hibajelzésére szolgál. Ez a SDV NO típusú segédérintkező az Acti9 termékcsaládhoz tartozik, és tökéletesen kompatibilis a Vigi NG125 típusú készülékekkel. Kimondottan ipari és kereskedelmi alkalmazások számára tervezték, ahol a megbízható hibajelzés elengedhetetlen a biztonságos üzemeltetéshez.
A termék egy NO (Normally Open) konfigurációjú érintkezőt tartalmaz, amely 250V AC feszültségen 0,1A és 1A közötti áramerősség mellett használható, 50/60 Hz frekvencián. Kompakt méretének köszönhetően - mindössze 8,8 mm széles, 36 mm magas és 34,64 mm mély - minimális helyet foglal a kapcsolószekrényben. Ez a kis helyigény (1 pitch, azaz 9 mm) különösen értékes olyan telepítési környezetben, ahol a helykihasználás kritikus szempont.
A Schneider Electric Acti9 Vigi NG125 - 19058 segédérintkező kiváló villamos tulajdonságokkal rendelkezik. A névleges szigetelési feszültség (Ui) 690V AC 50/60 Hz, míg a névleges lökőfeszültség-állóság (Uimp) 8 kV. Ez a magas szintű szigetelés és feszültségállóság garantálja a megbízható működést még szélsőséges körülmények között is. Az érintkező elektromos élettartama 10000 kapcsolási ciklus, ami hosszú távú, megbízható üzemeltetést tesz lehetővé.

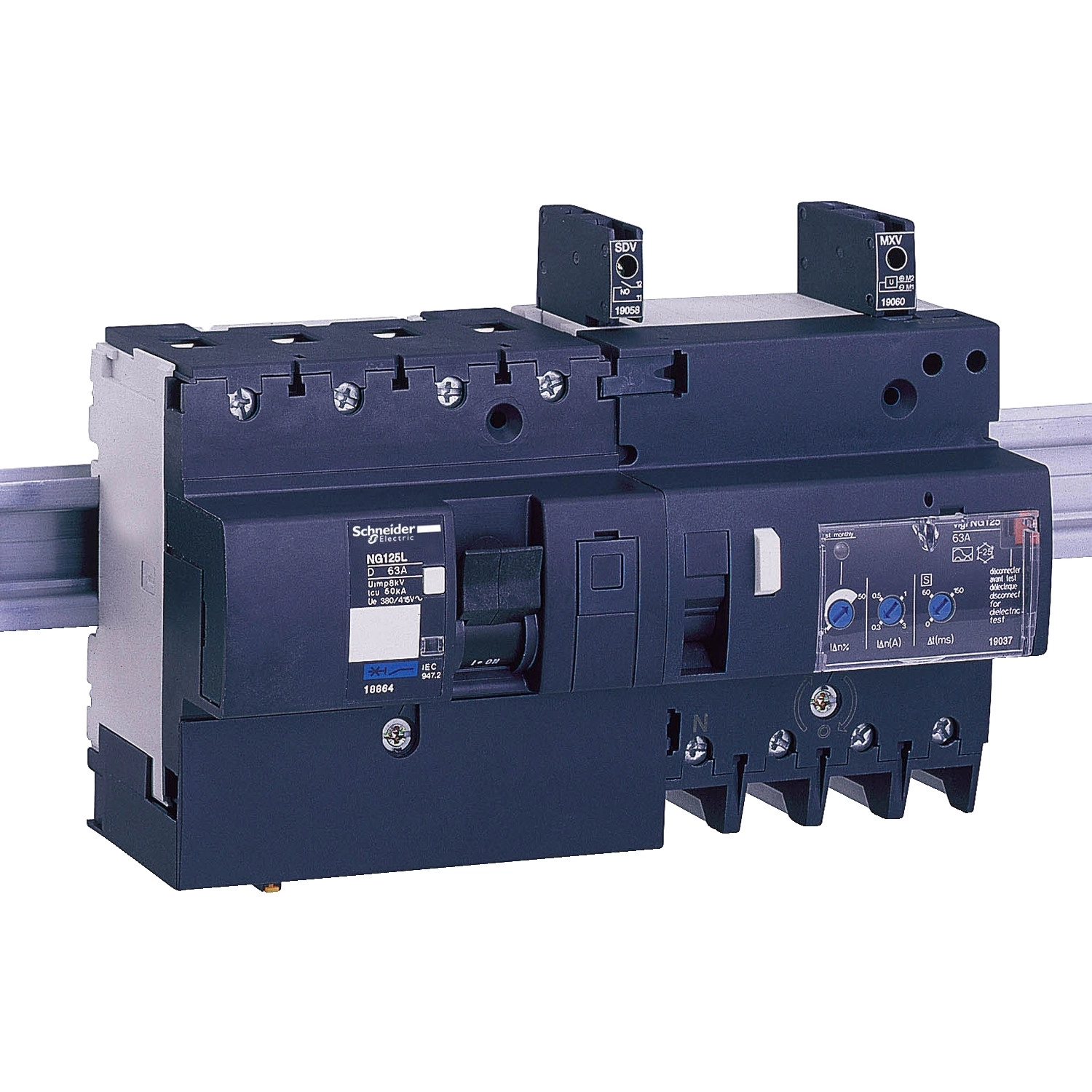

A termék szerelése rendkívül egyszerű, plug-on jellegű, és mindig a főkészülék bemeneti (upstream) oldalára kell felszerelni. A bekötés kapocslécen történik, amely különböző vezetékkeresztmetszeteket és típusokat támogat. Rugalmas és merev kábelek egyaránt használhatók, 0,5-2,5 mm² keresztmetszettel. A vezetékek csupaszítási hossza 10 mm, a javasolt meghúzási nyomaték pedig 1 Nm. Ezek a részletek a gyors és megbízható telepítést szolgálják.
A Schneider Electric Acti9 Vigi NG125 - 19058 segédérintkező kiváló környezetállósági tulajdonságokkal rendelkezik. A szennyezettségi fok 3, a trópusi kivitel 2, így nedves és poros környezetben is megbízhatóan működik. Az üzemeltetési hőmérséklet-tartomány -25°C és +60°C között van, míg a tárolási hőmérséklet-tartomány -40°C-tól +85°C-ig terjed. Ezek a tulajdonságok különösen fontosak olyan telepítési helyeken, ahol a környezeti feltételek változékonyak vagy szélsőségesek lehetnek. A Schneider Electric 19058 cikkszámú terméke ideális választás minden olyan alkalmazáshoz, ahol a hibák azonnali jelzése, a megbízhatóság és a hosszú élettartam kiemelt fontosságú.
Schneider Electric Acti9 NG125 - 19058 - SDV hibajelző - érintkező, NG125, NO műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméktípus: Hibajelző érintkező
Eszköz rövid neve: SDV NO
Érintkezők összetétele: 1 NO
Névleges áramerősség: AC-14 0,1...1 A 250 V-nál, AC 50/60 Hz
9 mm-es osztások: 1
Kiegészítő információk
Kompatibilitás: Acti9 Vigi NG125
Névleges szigetelési feszültség: 690 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Szerelési mód: Plug-on
Szerelési hely: Upstream (bemeneti oldal)
Magasság: 36 mm
Szélesség: 8,8 mm
Mélység: 34,64 mm
Elektromos élettartam: 10000 ciklus
Csatlakozások - sorkapcsok
Lemez csatlakozó 1 kábel(ek) 0,5...2,5 mm² - merev
Lemez csatlakozó 1 kábel(ek) 0,5...1,5 mm² - flexibilis
Lemez csatlakozó 1 kábel(ek) 0,5...1,5 mm² - flexibilis érvéghüvellyel
Lemez csatlakozó 2 kábel(ek) 2,5 mm² - merev
Lemez csatlakozó 2 kábel(ek) 2,5 mm² - flexibilis
Lemez csatlakozó 2 kábel(ek) 1,5 mm² - flexibilis érvéghüvellyel
Vezeték csupaszítási hossz: 10 mm
Meghúzási nyomaték: 1 N.m
Környezeti adatok
Szennyezettségi fok: 3
Trópusi kivitel: 2
Környezeti hőmérséklet üzemelés közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
