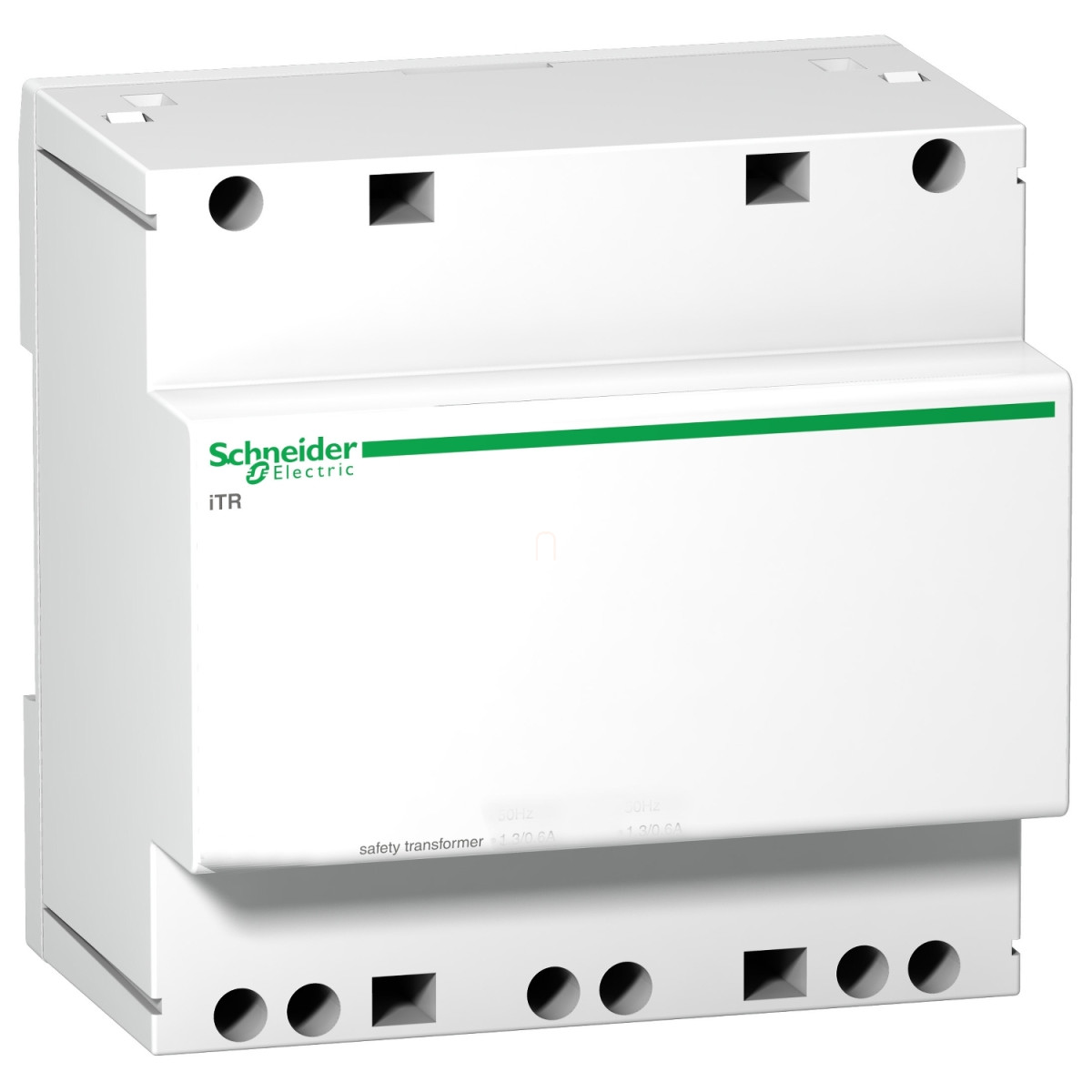

A Schneider Electric Acti9 iTR biztonsági transzformátor (A9A15222) egy megbízható, moduláris kialakítású transzformátor, amely ideális megoldást kínál a 12 V-os vagy 24 V-os törpefeszültségű berendezések biztonságos táplálására. Ez a 63 VA teljesítményű, DIN-sínre szerelhető eszköz tökéletes választás otthoni vagy ipari környezetben egyaránt, ahol alacsony feszültségű áramellátás szükséges.
A transzformátor 230 V-os, 50-60 Hz-es bemeneti feszültségről működik, és két kimeneti feszültséget biztosít: 12 V vagy 24 V, terheléstől függően ±5% pontossággal. Terhelés nélkül a kimeneti feszültség értékek 14 V, illetve 28 V körül alakulnak. Az Acti9 iTR különlegessége a beépített rövidzárlat elleni védelem, amely növeli a rendszer biztonságát és megbízhatóságát.
A Schneider Electric A9A15222 modell teljesítménye hőmérsékletfüggő. Míg 35°C-on a teljes 63 VA teljesítményt képes leadni, a hőmérséklet emelkedésével ez az érték csökken: 40°C-on 59,85 VA, 50°C-on 50,4 VA, 55°C-on 37,8 VA, 60°C-on pedig már csak 28,35 VA teljesítmény áll rendelkezésre. Ez a hőmérséklet-teljesítmény kapcsolat fontos tényező a tervezés és telepítés során, különösen magas környezeti hőmérsékletű alkalmazásoknál.
A transzformátor kompakt méretekkel rendelkezik: 89 mm magasság, 90 mm szélesség és 60 mm mélység, így mindössze 10 db 9 mm-es osztásegységet foglal el a DIN-sínen. A fehér színű készülékház tökéletesen illeszkedik a Schneider Electric Acti9 termékcsaládjának többi eleméhez. A csatlakoztatás alagút típusú sorkapcsokkal történik, amelyek maximum 4 mm² keresztmetszetű vezetékek fogadására alkalmasak. Az eszköz megfelel az IEC 61558-2-6, EN 60742 és EN 61558-2-6 szabványoknak, és rendelkezik NF tanúsítvánnyal is. Az opcionálisan választható sorkapocs-takarókkal a készülék II. osztályú túlfeszültség elleni védelemmel rendelkezik. A transzformátor széles üzemi hőmérséklet-tartományban, -20°C és 55°C között használható, tárolási hőmérséklete pedig -25°C és 80°C között megengedett.
Schneider Electric Acti 9 iTR - A9A15222 - Biztonsági transzformátor 63VA 230VAC 12 - 24VAC műszaki adatok
Általános információk
Transzformátor típusa: Biztonsági transzformátor
Termékcsalád: Acti9
Termék neve: Acti9 iTR
Termék vagy komponens típusa: Transzformátor
Eszköz rövid neve: iTR
Műszaki paraméterek
Névleges működési feszültség: 230 V AC 50/60 Hz
Kimeneti feszültség: 12/24 V: +/-5% terhelés alatt, 14/28 V: terhelés nélkül
Kimeneti rövidzárlat elleni védelem: Beépített
Névleges teljesítmény: 63 VA
Hőmérséklet csökkentési táblázat:
- 63 VA 35 °C
- 59.85 VA 40 °C
- 50.4 VA 50 °C
- 37.8 VA 55 °C
- 28.35 VA 60 °C
Szerelési adatok
Szerelési mód: Fix
Szerelési felület: 35 mm-es szimmetrikus DIN sín
9 mm-es osztásegység: 10
Fizikai jellemzők
Magasság: 89 mm
Szélesség: 90 mm
Mélység: 60 mm
Szín: Fehér
Segédcsatlakozó kapocs: Alagút típusú sorkapcsok 4 mm²
Környezeti feltételek
Szabványok: IEC 61558-2-6, EN 60742, EN 61558-2-6
Termék tanúsítványok: NF
Túlfeszültség kategória: II. osztály opcionális sorkapocs-takarókkal
Környezeti levegő hőmérséklet üzemelés közben: -20...55 °C
Környezeti levegő hőmérséklet tárolás során: -25...80 °C
