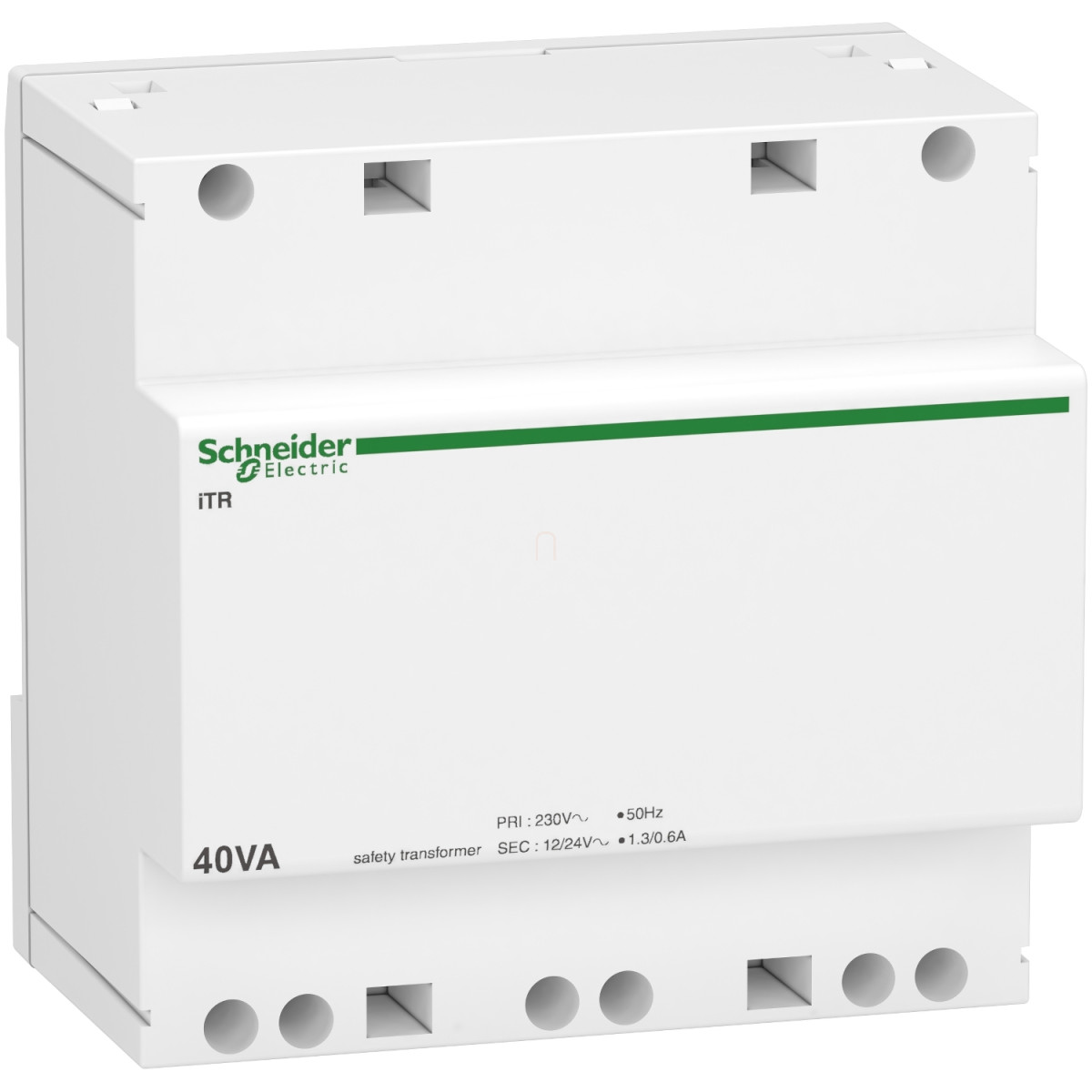

A Schneider Electric Acti9 iTR A9A15220 biztonsági transzformátor egy moduláris, DIN-sínre szerelhető kivitelű eszköz, mely ideális választás olyan alkalmazásokhoz, ahol biztonságos, alacsony feszültségű áramforrásra van szükség. Ez a transzformátor 230V AC 50/60 Hz bemeneti feszültséget alakít át 12V vagy 24V kimeneti feszültséggé, 40VA teljesítménnyel. A beépített rövidzárvédelem további biztonságot nyújt az eszköz és a csatlakoztatott rendszerek számára.
A Schneider Electric Acti9 iTR transzformátor különösen hasznos épületautomatizálási rendszerekben, biztonsági berendezések, vezérlőkörök, jelzőrendszerek és egyéb alacsony feszültségű alkalmazások táplálására. A készülék kimeneti feszültsége terhelés alatt 12/24 V ±5%, terhelés nélkül pedig 14/28 V. A transzformátor teljesítménye hőmérsékletfüggő: 35°C-on a teljes 40 VA teljesítmény rendelkezésre áll, amely fokozatosan csökken a hőmérséklet emelkedésével - 40°C-on 38 VA, 50°C-on 32 VA, 55°C-on 24 VA, 60°C-on pedig 18 VA teljesítményt képes leadni.
A Schneider Electric Acti9 iTR A9A15220 biztonsági transzformátor kompakt kialakítású, mindössze 10 modulnyi (90 mm) szélességű, 89 mm magasságú és 60 mm mélységű. A 35 mm-es szabványos DIN-sínre könnyen rögzíthető, fehér színű háza jól illeszkedik az elektromos kapcsolószekrények környezetébe. A csatlakoztatást 4 mm² kapacitású alagút típusú sorkapcsok segítik. A termék megfelel a legfontosabb biztonsági szabványoknak, köztük az EN 60742, EN 61558-2-6 és IEC 61558-2-6 előírásoknak, rendelkezik NF tanúsítvánnyal, és Class II túlfeszültség kategóriába tartozik opcionális sorkapocsárnyékolással. A készülék -20°C és 55°C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklettartománya pedig -25°C-tól 80°C-ig terjed.
Schneider Electric Acti9 iTR - A9A15220 - Biztonsági transzformátor 40VA 230VAC 12 - 24VAC műszaki adatok
Alap információk
Transzformátor típus: Biztonsági transzformátor
Termékcsalád: Acti9
Termékcsalád neve: Acti9 iTR
Termék vagy komponens típusa: Transzformátor
Eszköz rövid neve: iTR
Műszaki jellemzők
Névleges üzemi feszültség: 230 V AC 50/60 Hz
Kimeneti feszültség: 12/24 V: +/-5% terheléssel, 14/28 V: terhelés nélkül
Kimeneti rövidzár védelem: Beépített
Névleges teljesítmény: 40 VA
Hőmérséklet teljesítménytáblázat:
40 VA 35 °C-on
38 VA 40 °C-on
32 VA 50 °C-on
24 VA 55 °C-on
18 VA 60 °C-on
Fizikai jellemzők
Felszerelési mód: Rögzített
Rögzítési felület: 35 mm szimmetrikus DIN sín
9 mm osztástávolságok száma: 10
Magasság: 89 mm
Szélesség: 90 mm
Mélység: 60 mm
Szín: Fehér
Segédcsatlakozó kapocs: Alagút típusú sorkapcsok 4 mm²
Környezeti feltételek
Szabványok: EN 60742, EN 61558-2-6, IEC 61558-2-6
Termék tanúsítványok: NF
Túlfeszültség kategória: II. osztály opcionális sorkapocs árnyékolással
Üzemi környezeti hőmérséklet: -20...55 °C
Tárolási környezeti hőmérséklet: -25...80 °C
