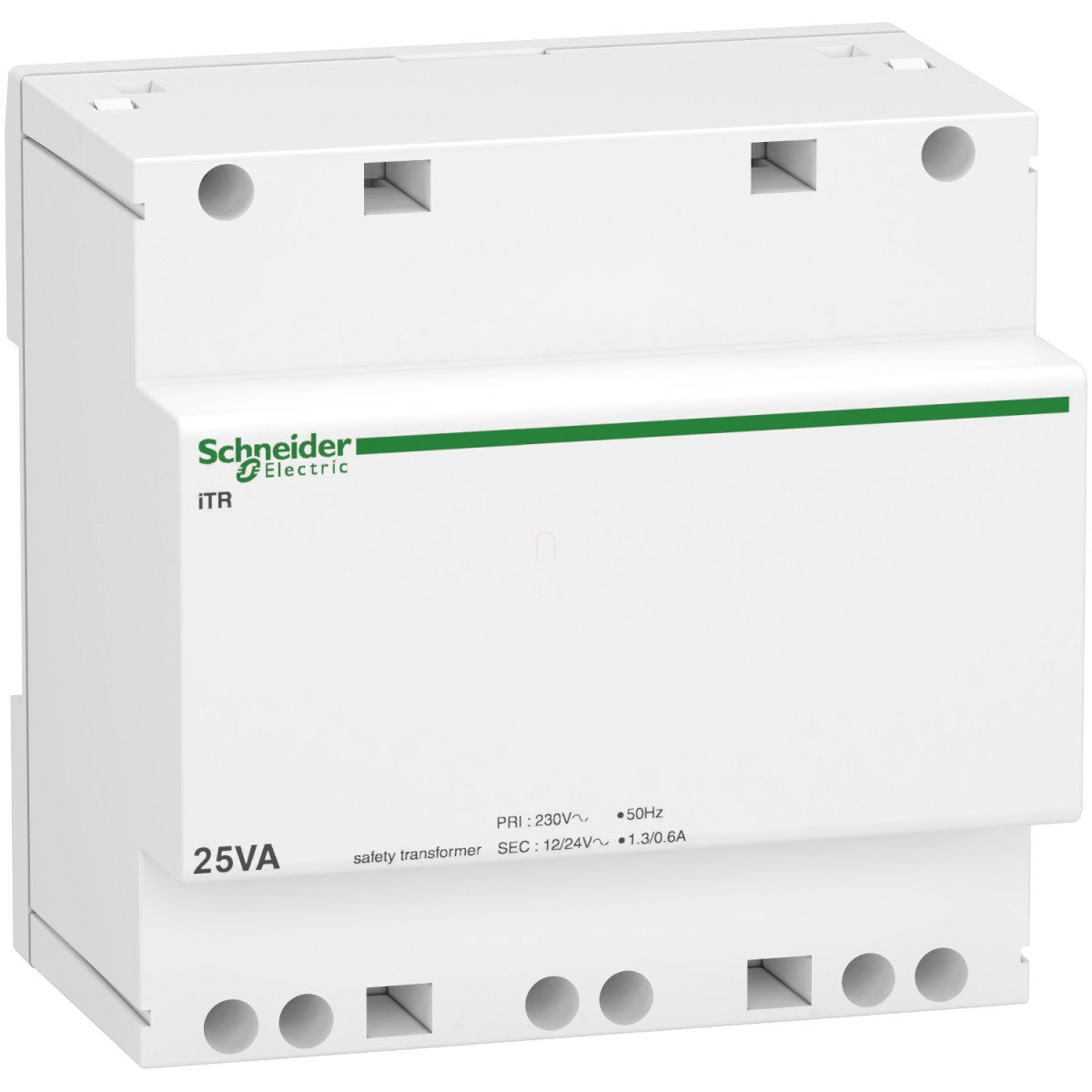

A Schneider Electric Acti9 iTR moduláris biztonsági transzformátor (A9A15219) az Acti9 termékcsalád része, amely megbízható és biztonságos megoldást kínál az alacsony feszültségű áramkörök táplálásához. Ez a 25 VA teljesítményű transzformátor ideális választás otthoni és ipari alkalmazásokhoz, ahol 12 vagy 24 V-os alacsony feszültségű rendszerek táplálására van szükség.
Az Acti9 iTR moduláris biztonsági transzformátor 230 V 50/60 Hz bemeneti feszültséggel működik, és két kimeneti feszültségszintet biztosít: 12/24 V (±5% terhelés alatt) és 14/28 V (terhelés nélkül). A beépített rövidzárlat-védelem gondoskodik a transzformátor és a csatlakoztatott rendszer biztonságáról meghibásodás esetén. A készülék különböző környezeti hőmérsékleten eltérő teljesítményértékekkel rendelkezik: 35 °C-on maximális 25 VA, 40 °C-on 23,75 VA, 50 °C-on 20 VA, 55 °C-on 15 VA, míg 60 °C-on 11,25 VA.
A transzformátor telepítése egyszerű, 35 mm-es szimmetrikus DIN sínre rögzíthető, és csupán 10 darab 9 mm-es osztást foglal el a sínből. A fehér színű kompakt kialakításnak köszönhetően (89 mm magas, 90 mm széles, 60 mm mély) tökéletesen illeszkedik a szabványos elosztószekrényekbe. A csatlakoztatáshoz 4 mm²-es alagút típusú sorkapcsok állnak rendelkezésre, amelyek megkönnyítik a vezetékek biztonságos bekötését.
Az A9A15219 cikkszámú Schneider Electric Acti9 iTR biztonsági transzformátor megfelel a szigorú nemzetközi szabványoknak, beleértve az EN 61558-2-6, IEC 61558-2-6 és EN 60742 előírásokat. A termék NF tanúsítvánnyal rendelkezik, és II. osztályú túlfeszültség kategóriába tartozik, opcionális kapocstakarókkal. Széles működési hőmérséklet-tartománya (-20...55 °C) és tárolási hőmérséklet-tartománya (-25...80 °C) biztosítja a megbízható működést különböző környezeti feltételek mellett. A Schneider Electric Acti9 iTR transzformátor ideális választás olyan alkalmazásokhoz, ahol biztonságos, megbízható és hatékony energiaátalakításra van szükség alacsony feszültségű rendszerekben.
Schneider Electric Acti9 iTR - A9A15219 - Biztonsági transzformátor 25VA 230VAC 12 - 24VAC műszaki adatok
Fő jellemzők
Transzformátor típusa: Biztonsági transzformátor
Termékcsalád: Acti9
Terméknév: Acti9 iTR
Termék vagy alkatrész típusa: Transzformátor
Eszköz rövid neve: iTR
Kiegészítő információk
Névleges üzemi feszültség: 230 V AC 50/60 Hz
Kimeneti feszültség: 12/24 V: +/-5% terhelés alatt, 14/28 V: terhelés nélkül
Kimeneti rövidzárlat-védelem: Beépített
Névleges teljesítmény: 25 VA
Hőmérséklet szerinti teljesítménycsökkenés:
25 VA 35 °C-on
23,75 VA 40 °C-on
20 VA 50 °C-on
15 VA 55 °C-on
11,25 VA 60 °C-on
Felszerelési mód: Rögzített
Rögzítési alap: 35 mm-es szimmetrikus DIN sín
9 mm-es egységek: 10
Magasság: 89 mm
Szélesség: 90 mm
Mélység: 60 mm
Szín: Fehér
Segédcsatlakozó kapocs: Alagút típusú kapcsok 4 mm²
Környezet
Szabványok: EN 61558-2-6, IEC 61558-2-6, EN 60742
Termék tanúsítványok: NF
Túlfeszültség kategória: II. osztály opcionális kapocstakarókkal
Környezeti hőmérséklet üzemelés során: -20...55 °C
Környezeti hőmérséklet tároláskor: -25...80 °C
