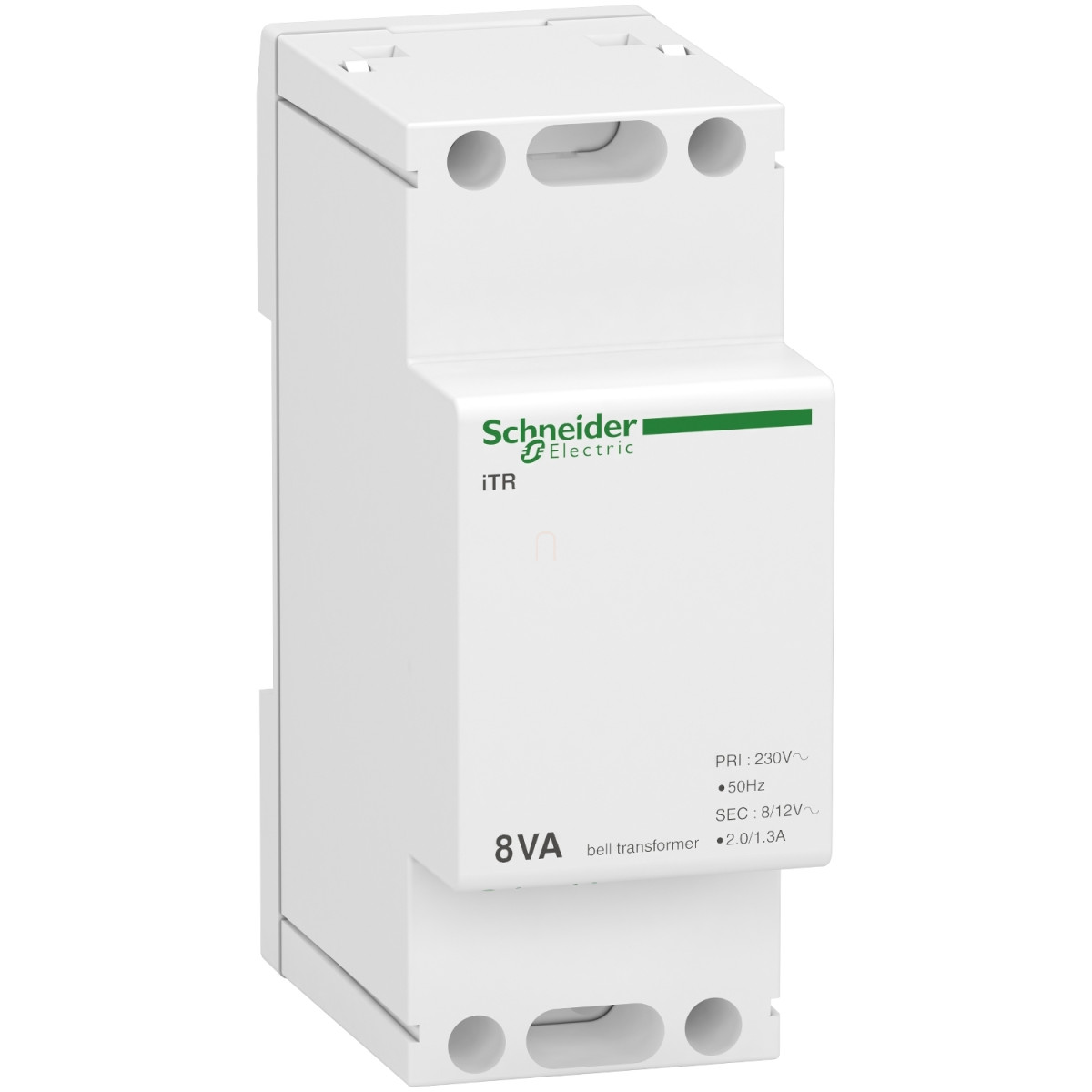

Az Acti9 iTR A9A15216 csengő transzformátor a Schneider Electric prémium minőségű moduláris készülékcsaládjának része, amely kifejezetten a modern épületautomatizálási rendszerekhez és otthoni alkalmazásokhoz lett kifejlesztve. Ez a kompakt és megbízható eszköz tökéletes választás csengők, kapucsengők és egyéb kisfeszültségű alkalmazások táplálásához, ahol stabil és biztonságos feszültségátalakításra van szükség.
A Schneider Electric Acti9 iTR csengő transzformátor 230 V AC 50/60 Hz bemeneti feszültséget alakít át 8/12 V kimeneti feszültséggé, amely terhelés alatt +/- 15% pontossággal rendelkezik. Terhelés nélkül a kimeneti feszültség 13/18 V értéket ér el. A készülék 8 VA névleges teljesítménnyel rendelkezik, ami elegendő a legtöbb háztartási csengő és jelzőrendszer működtetéséhez. A beépített rövidzárlat elleni védelem további biztonságot nyújt a mindennapi használat során.
A termék telepítése rendkívül egyszerű, 35 mm-es szimmetrikus DIN sínre rögzíthető, és mindössze 4 modul (36 mm) szélességet foglal el az elosztótáblában. A fehér színű, kompakt kialakítás (89 mm magasság, 36 mm szélesség, 60 mm mélység) lehetővé teszi a helytakarékos beépítést bármilyen elosztószekrénybe. A csatlakoztatás alagút típusú sorkapcsokkal történik, amelyek maximum 2,5 mm² keresztmetszetű merev, rugalmas, vagy érvéghüvelyes rugalmas vezetékek fogadására alkalmasak. A vezetékek csupaszítási hossza 6 mm, a csavarok meghúzási nyomatéka pedig 0,5 Nm.
A Schneider Electric Acti9 iTR A9A15216 csengő transzformátor megfelel a szigorú nemzetközi szabványoknak, beleértve az EN 60742, EN 61558-2-6 és IEC 61558-2-6 előírásokat, valamint rendelkezik NF tanúsítvánnyal. IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, míg túlfeszültség kategóriája Class II, opcionális sorkapocs árnyékolással. A készülék széles működési hőmérséklet-tartományban (-20...55 °C) használható, tárolási hőmérséklet-tartománya pedig -25...80 °C. Az A9A15216 transzformátor megbízhatóságával és hosszú élettartamával tökéletes választás mind lakóépületek, mind kereskedelmi létesítmények számára, ahol fontos a biztonságos és stabil működés.
Schneider Electric Acti9 iTR - A9A15216 - Csengő transzformátor 8VA 230VAC 8..12VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iTR
Termék vagy komponens típus: Transzformátor
Eszköz rövid neve: iTR
Transzformátor típusa: Csengő transzformátor
Műszaki jellemzők
Névleges üzemi feszültség: 230 V AC 50/60 Hz
Kimeneti feszültség: 8/12 V: +/- 15% terheléssel
13/18 V: terhelés nélkül
Kimeneti rövidzárlat védelem: Beépített
Névleges teljesítmény: 8 VA
Szerelési mód: Rögzített
Szerelési alap: 35 mm szimmetrikus DIN sín
Modulszélesség: 4 (9 mm-es egységek)
Magasság: 89 mm
Szélesség: 36 mm
Mélység: 60 mm
Szín: Fehér
Segédcsatlakozó típus: Alagút típusú sorkapocs merev 2,5 mm²
Alagút típusú sorkapocs rugalmas 2,5 mm²
Alagút típusú sorkapocs érvéghüvelyes rugalmas 2,5 mm²
Vezeték csupaszítási hossz: 6 mm
Meghúzási nyomaték: 0,5 N.m
Környezeti feltételek
Szabványok: EN 60742
EN 61558-2-6
IEC 61558-2-6
Termék tanúsítványok: NF
IP védettségi fokozat: IP20 az IEC 60529 szabvány szerint
Túlfeszültség kategória: Class II opcionális sorkapocs árnyékolással
Környezeti hőmérséklet működés közben: -20…55 °C
Környezeti hőmérséklet tároláskor: -25…80 °C
