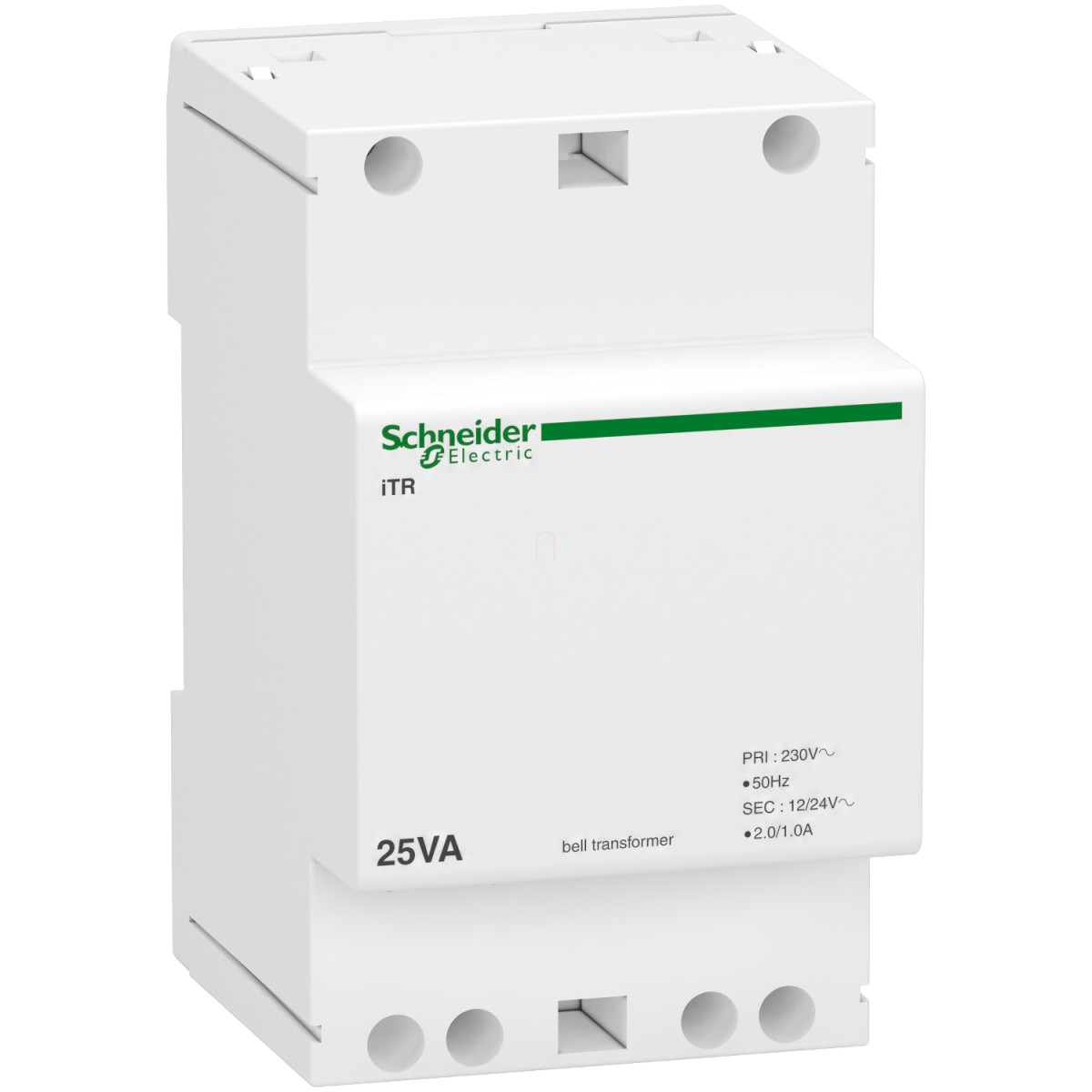

Az Acti9 modular csengő transzformátor iTR a Schneider Electric megbízható terméke, amely ideális választás különféle csengő és jelzőrendszerek működtetéséhez. A kompakt kialakítású, DIN-sínre szerelhető készülék tökéletes megoldást kínál lakó- és kereskedelmi épületek jelzőrendszereihez, biztonsági rendszerekhez és egyéb alacsony feszültségű alkalmazásokhoz, ahol stabil tápellátásra van szükség.
A Schneider Electric Acti9 iTR A9A15215 csengő transzformátor 230 V 50/60 Hz-es bemenettel és 12/24 V-os kimenettel rendelkezik. Terhelés alatt a kimeneti feszültség pontossága +/- 15%, míg terhelés nélkül 16/32 V-os feszültséget szolgáltat. A készülék kimenete beépített rövidzárlat védelemmel rendelkezik, ami növeli az üzembiztonságot és védi a csatlakoztatott berendezéseket a károsodástól. A transzformátor névleges teljesítménye 25 VA, ami elegendő a legtöbb csengő- és jelzőrendszer működtetéséhez.
A készülék 35 mm-es szimmetrikus DIN sínre szerelhető, így könnyen integrálható az elosztószekrényekbe. Méreteit tekintve 89 mm magas, 54 mm széles és 60 mm mély, 6 darab 9 mm-es osztást foglal el a DIN sínen. A fehér színű készülék IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védettséget biztosít beltéri alkalmazásokhoz. A csatlakoztatást alagút típusú sorkapcsok teszik lehetővé, amelyek kompatibilisek 2,5 mm²-es merev vezetékekkel, rugalmas vezetékekkel és érvéghüvelyes rugalmas vezetékekkel egyaránt. A vezetékek csupaszítási hossza 6 mm, a csatlakozókapcsok meghúzási nyomatéka pedig 0,5 Nm.
A Schneider Electric Acti9 iTR A9A15215 csengő transzformátor megfelel az EN 60742, EN 61558-2-6 és IEC 61558-2-6 szabványoknak, és rendelkezik NF tanúsítvánnyal. A készülék II. túlfeszültség kategóriába tartozik, opcionálisan kapható sorkapocs burkolatokkal. A transzformátor széles működési hőmérséklet-tartománnyal rendelkezik, -20 és +55 °C között használható, tárolási hőmérséklete pedig -25 és +80 °C között lehet. Ez a széles hőmérséklet-tartomány biztosítja a megbízható működést különböző környezeti feltételek mellett, legyen szó lakóépületekről, irodákról vagy ipari létesítményekről.
Schneider Electric Acti9 iTR - A9A15215 - Csengő transzformátor 25VA 230/12..24VAC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iTR
Termék vagy komponens típusa: Transzformátor
Készülék rövid neve: iTR
Transzformátor típusa: Csengő transzformátor
Kiegészítő adatok
Névleges üzemi feszültség: 230 V AC 50/60 Hz
Kimeneti feszültség: 12/24 V: +/- 15% terhelés alatt
16/32 V: terhelés nélkül
Kimeneti rövidzárlat védelem: Beépített
Névleges teljesítmény: 25 VA
Szerelési mód: Rögzített
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm-es osztások: 6
Magasság: 89 mm
Szélesség: 54 mm
Mélység: 60 mm
Szín: Fehér
Segédcsatlakozó kapocs: Alagút típusú kapcsok merev 2.5 mm²
Alagút típusú kapcsok rugalmas 2.5 mm²
Alagút típusú kapcsok érvéghüvelyes rugalmas 2.5 mm²
Vezeték csupaszítási hossz: 6 mm
Meghúzási nyomaték: 0.5 N.m
Környezeti adatok
Szabványok: EN 60742
EN 61558-2-6
IEC 61558-2-6
Terméktanúsítványok: NF
IP védettségi fokozat: IP20 az IEC 60529 szerint
Túlfeszültség kategória: II. osztály opcionális kapocsburkolatokkal
Környezeti hőmérséklet üzemelés közben: -20...55 °C
Környezeti hőmérséklet tárolás esetén: -25...80 °C
