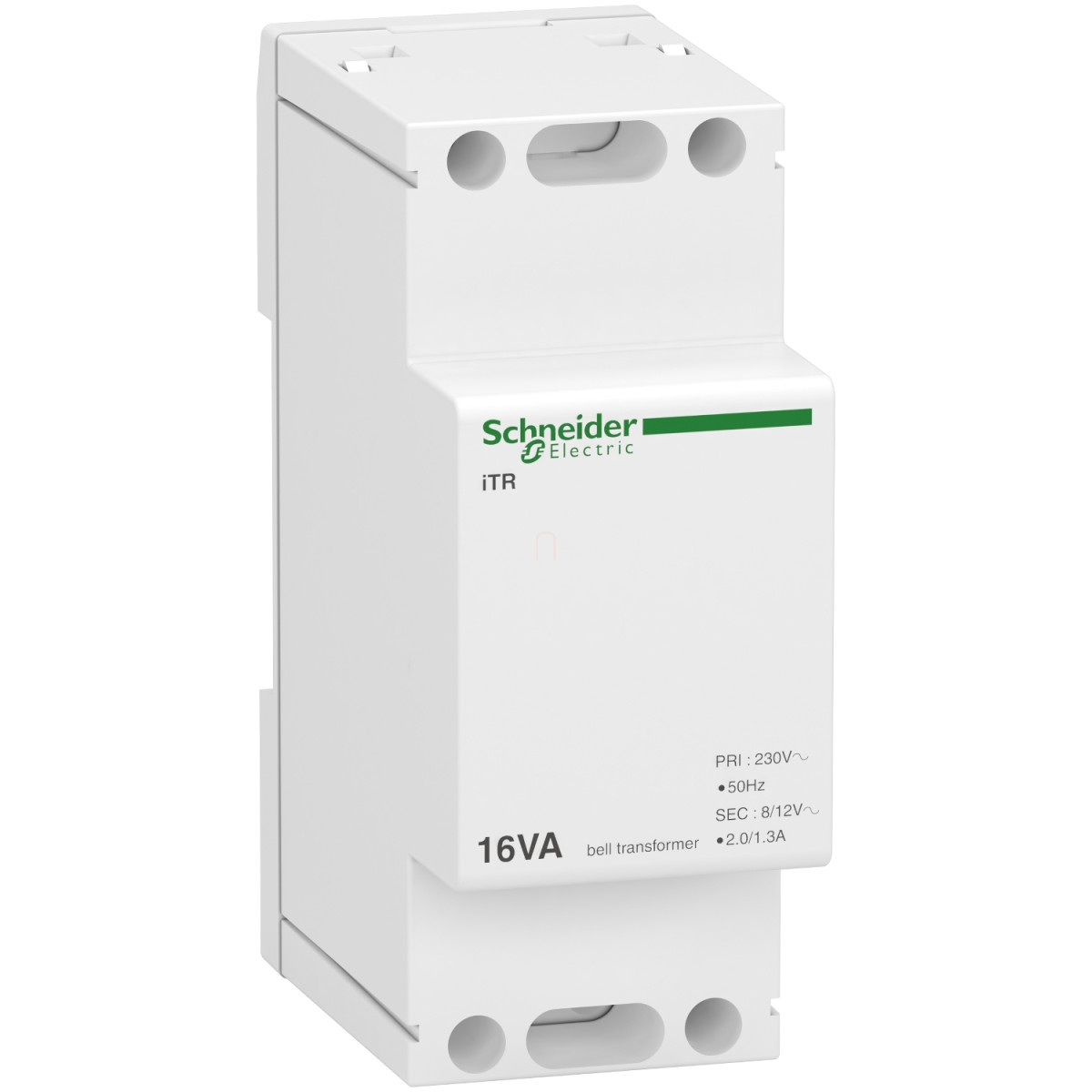

Az Acti9 iTR csengő transzformátor a Schneider Electric prémium minőségű Acti9 termékcsaládjának tagja, amely megbízható megoldást kínál csengők, kapucsengők és egyéb kisfeszültségű rendszerek működtetéséhez. A9A15212 cikkszámú modularitásnak köszönhetően könnyen integrálható a meglévő Acti9 rendszerekbe, emellett tökéletes választás új telepítések esetén is. Ez a transzformátor ideális mind lakossági, mind kereskedelmi alkalmazásokhoz.
A transzformátor 230 V AC bemenettel rendelkezik, és kétféle kimeneti feszültséget biztosít: terhelés alatt 8-12 V (±15% toleranciával), terhelés nélkül pedig 13-18 V. A kimeneti áramkör beépített rövidzárlat védelemmel rendelkezik, ami megbízható működést biztosít még meghibásodás esetén is. A 16 VA-es névleges teljesítmény megfelelő a legtöbb csengő és jelzőrendszer táplálásához. Az Acti9 iTR A9A15212 eszköz 35 mm-es szimmetrikus DIN sínre szerelhető, így tökéletesen illeszkedik az elektromos kapcsolószekrénybe. Méretét tekintve 4 darab 9 mm-es modulhelyet foglal el (összesen 36 mm széles), magassága 89 mm, mélysége pedig 60 mm.
A csatlakoztatás alagút típusú terminálokkal történik, amelyek egyaránt alkalmasak merev és rugalmas vezetékekhez, maximum 2,5 mm² keresztmetszetig. A vezetékek megfelelő csatlakoztatásához a csupaszolási hossz 6 mm, a javasolt meghúzási nyomaték pedig 0,5 Nm. A készülék IP20-as védettséggel rendelkezik, ami belső térben történő használathoz ideális. A Schneider Electric Acti9 iTR csengő transzformátorát széles működési hőmérséklet-tartomány jellemzi: -20 és +55 °C között üzemeltethető, tárolási hőmérséklete pedig -25 és +80 °C között van. Az eszköz megfelel az IEC 61558-2-6, EN 61558-2-6 és EN 60742 szabványoknak, és rendelkezik NF terméktanúsítvánnyal.
A túlfeszültség elleni védelem szempontjából II. osztályú besorolással rendelkezik, opcionálisan terminál árnyékolással kiegészíthető. Az Acti9 iTR A9A15212 csengő transzformátor fehér színű, ami a Schneider Electric Acti9 termékcsalád jellegzetes megjelenését tükrözi. A készülék kiválóan alkalmazható lakó- és irodaépületekben, valamint egyéb kereskedelmi létesítményekben, ahol megbízható csengő vagy jelzőrendszerre van szükség.
Schneider Electric Acti9 iTR - A9A15212 - Csengő transzformátor 16VA 230VCA 8 - 12VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iTR
Termék típusa: Transzformátor
Eszköz rövid neve: iTR
Transzformátor típusa: Csengő transzformátor
Műszaki adatok
Névleges üzemi feszültség: 230 V AC 50/60 Hz
Kimeneti feszültség: 8/12 V: ± 15% terhelés alatt, 13/18 V: terhelés nélkül
Kimeneti rövidzárlat védelem: Beépített
Névleges teljesítmény: 16 VA
Szerelési mód: Fix
Szerelési alap: 35 mm-es szimmetrikus DIN sín
9 mm-es modulegységek száma: 4
Fizikai jellemzők
Magasság: 89 mm
Szélesség: 36 mm
Mélység: 60 mm
Szín: Fehér
Csatlakoztatás
Segédcsatlakozás terminal: Alagút típusú terminálok merev 2,5 mm², rugalmas 2,5 mm², rugalmas érvéghüvellyel 2,5 mm²
Vezeték csupaszolási hossza: 6 mm
Meghúzási nyomaték: 0,5 N.m
Környezeti jellemzők
Szabványok: IEC 61558-2-6, EN 61558-2-6, EN 60742
Terméktanúsítványok: NF
IP védettségi fokozat: IP20 az IEC 60529 szerint
Túlfeszültség kategória: II. osztály opcionális terminál árnyékolással
Környezeti működési hőmérséklet: -20...55 °C
Környezeti tárolási hőmérséklet: -25...80 °C
