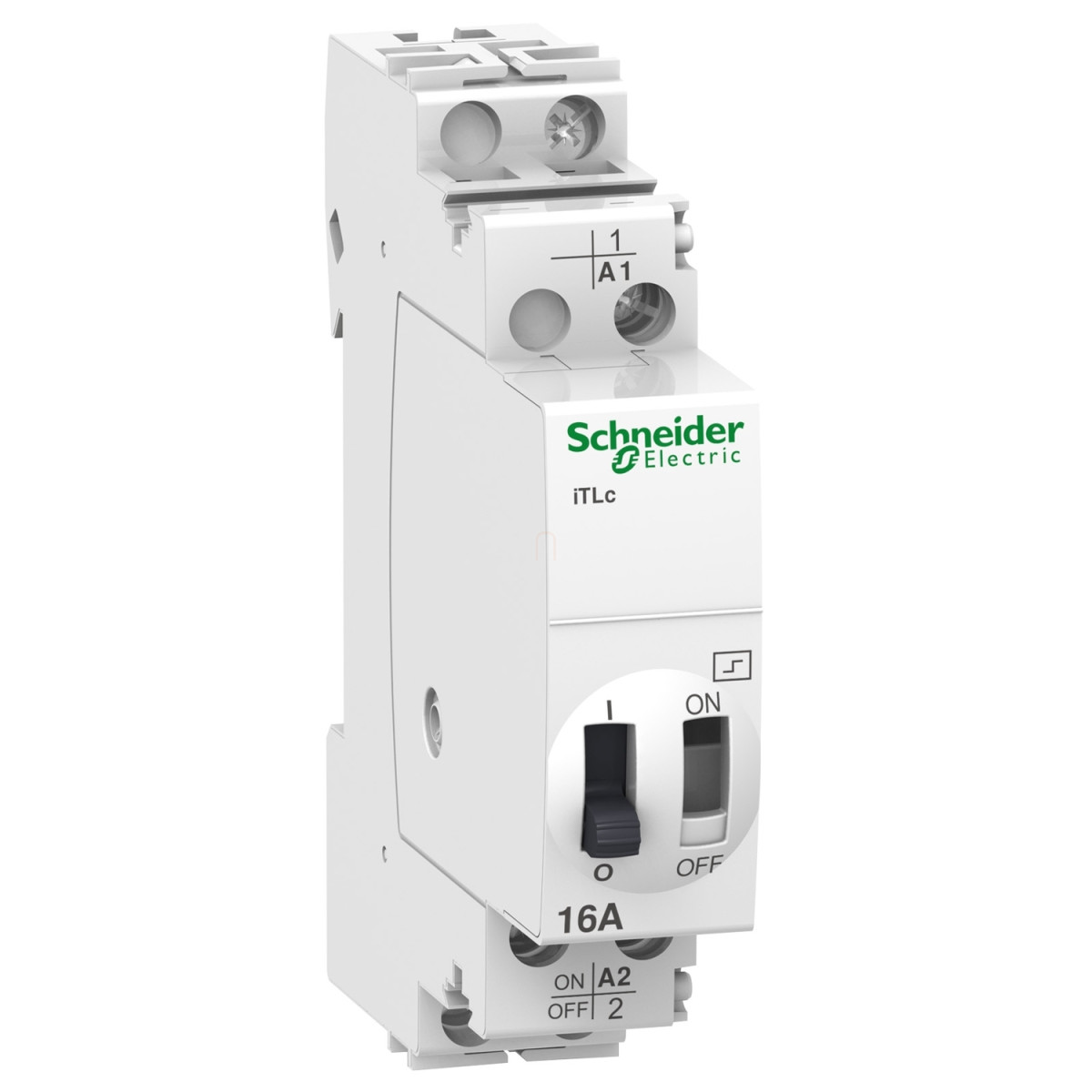

Az Acti9 iTL sorozatú A9C33811 típusszámú impulzusrelé a Schneider Electric prémium minőségű kapcsolókészüléke, amely központosított vezérlést tesz lehetővé villamossági rendszerekben. Ez a kompakt, 1P kialakítású eszköz ideális megoldást kínál olyan alkalmazásokhoz, ahol több helyről szeretnéd vezérelni ugyanazt az áramkört, például lépcsőházakban, folyosókon vagy nagyobb területeken, ahol a világítás több kapcsolóval történő irányítása szükséges.
A Schneider Electric Acti9 iTLc impulzusrelé technikai paraméterei kimagasló teljesítményt biztosítanak. Az eszköz 16A névleges áramerősséggel rendelkezik, amely tökéletesen alkalmas világítási és egyéb általános célú áramkörök kapcsolására. A 230-240 VAC 50/60 Hz vezérlőáramköri feszültség kompatibilis a standard európai hálózati rendszerekkel, így problémamentesen integrálható meglévő rendszerekbe is. A relé 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, és a központosított vezérlés funkciónak köszönhetően több nyomógomb segítségével távolról is vezérelhető. Az impulzusidő 50 ms és 1 s között változhat, ami rugalmas működtetést biztosít különböző alkalmazásokhoz.
A készülék modern, kompakt kialakítással rendelkezik, amely mindössze 18 mm széles (2 modul szélességű), 84 mm magas és 60 mm mély. A DIN-sínre történő egyszerű felszerelhetőség gyors telepítést tesz lehetővé, az ON/OFF jelzés pedig könnyen láthatóvá teszi az aktuális kapcsolási állapotot. A tekercsvezérlés mellett manuális működtetésre is lehetőséged van. Az A9C33811 impulzusrelé napi 100 kapcsolási műveletet és percenkénti 5 kapcsolást tesz lehetővé, így intenzív használat esetén is megbízható teljesítményt nyújt. Az elektromos élettartam AC-21 kategória esetén 200 000 ciklus, AC-22 kategória esetén 100 000 ciklus, ami hosszú távú, problémamentes működést garantál.
A Schneider Electric A9C33811 impulzusrelé környezeti specifikációi is figyelemre méltóak. Az eszköz -20°C és +50°C közötti üzemi hőmérsékleten használható, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van. A készülék IP40 védelemmel rendelkezik zárt szerelődobozban, nyitott állapotban pedig IP20 védelmet biztosít. A 3-as szennyeződési fokozat és 2-es tropikalizációs besorolás széles körű felhasználhatóságot tesz lehetővé különböző környezeti feltételek mellett. Az eszköz 95%-os relatív páratartalom mellett is megbízhatóan működik 55°C-on. A beépített túlfeszültség-védelem és a magas elektromos élettartam kiváló minőséget és hosszú távú megbízhatóságot garantál.
Schneider Electric Acti9 iTL - A9C33811 - impulzusrelé, központi vezérlési funkcióval, 1P, 16A, 230 - 240VAC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iTL
Eszköz rövidnév: iTLc
Termék típus: Impulzusrelé
Alkalmazás: Központosított vezérlés
Műszaki jellemzők
Pólusok: 1P
Érintkező kialakítás: 1 NO (alaphelyzetben nyitott)
Névleges áram [In]: 16 A
Hálózat típus: AC
Vezérlőáramkör feszültség [Uc]: 230...240 V AC 50/60 Hz
Névleges üzemi feszültség [Ue]: 250 V AC 50/60 Hz
Hálózati frekvencia: 50/60 Hz
Vezérlési jellemzők
Vezérlés típusa: Tekercs megszakítás, Távoli és manuális vezérlés
Vezérlőjel típusa: Impulzus
Kapcsolási gyakoriság: 100 kapcsolási művelet/nap, 5 kapcsolási művelet/perc
Impulzus időtartam: 50 ms...1 s
Távvezérlés típusa: Nyomógomb
Helyi jelzés: BE/KI jelzés
Mechanikai jellemzők
Rögzítési mód: Fix
Rögzítőelem: DIN sín
9 mm-es osztások: 2
Magasság: 84 mm
Szélesség: 18 mm
Mélység: 60 mm
Elektromos jellemzők
Elektromos élettartam: AC-21: 200000 ciklus, AC-22: 100000 ciklus
Csatlakozások
Vezeték csupaszítási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Vezérlőáramköri csatlakozók: Alagút típusú sorkapcsok, 0,5...4 mm² merev/hajlékony vezetékekhez
Erőátviteli áramköri csatlakozók: Alagút típusú sorkapcsok, 1,5...4 mm² merev/hajlékony vezetékekhez
Környezeti jellemzők
Szabványok: EN 669-2-2, EN 669-1
Tanúsítványok: GOST, CCC, VDE, NF, KEMA, CEBEC, IMQ
Zajszint: 60 dB
IP védettségi szint: IP20 (nyitott állapotban), IP40 (zárt szekrényben)
Szennyezettségi fok: 3
Tropikalizáció: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet - üzemi: -20...50°C
Környezeti hőmérséklet - tárolási: -40...70°C
Kompatibilitás
Kompatibilis termékcsaládok: Acti9 iATL4, Acti9 iATLs, Acti9 iATLz, Acti9 iETL iTL 16, Acti9 iATLc+c, Acti9 iATL24
