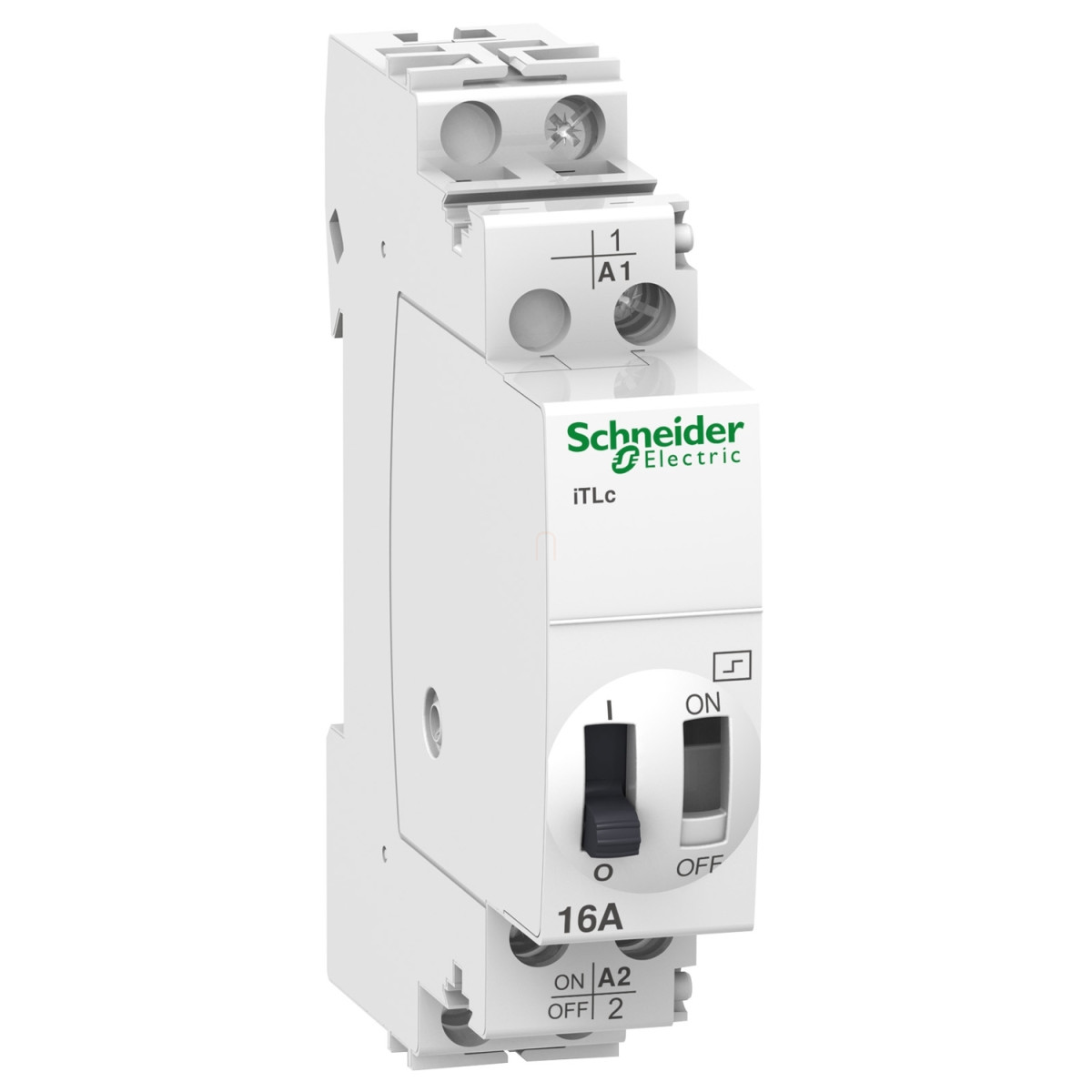

Az Acti9 iTLc impulzusrelé egy innovatív megoldás a Schneider Electric kínálatából, mely ideális választás centralizált vezérlési alkalmazásokhoz. Ez az A9C33111 cikkszámú eszköz az Acti9 termékcsalád tagjaként egyesíti a megbízhatóságot és a praktikus funkcionalitást a modern elektromos rendszerek igényeinek kielégítésére.
A készülék egy 1P (egypólusú) kialakítású, 1NO (egy nyitó) érintkezővel rendelkezik, amely 16A névleges áramerősség kezelésére képes. Vezérlőáramköre 24V AC 50/60 Hz feszültséggel működik. Az eszköz különlegessége a kettős vezérlési lehetőség: távolról és manuálisan is működtethető, tekercsleválasztási funkcióval. A távvezérlés nyomógombbal történik, az impulzus időtartama 50 ms és 1 másodperc között állítható. A helyi állapotjelzés egyértelműen mutatja a BE/KI állapotot, így mindig tudhatod az eszköz aktuális státuszát.
Technikai szempontból az Acti9 iTLc számos előnyös tulajdonsággal rendelkezik. A kapcsolási frekvencia napi 100 kapcsolási művelet vagy percenkénti 5 kapcsolási művelet lehet, ami rugalmas használatot tesz lehetővé. A készülék DIN sínre szerelhető, szélessége mindössze 18 mm (2 modul széles), magassága 84 mm, mélysége pedig 60 mm. Ez a kompakt kialakítás lehetővé teszi az eszköz helytakarékos elhelyezését az elektromos kapcsolószekrényekben. Az elektromos élettartam AC-21 esetén 200000 ciklus, AC-22 esetén pedig 100000 ciklus, ami hosszú távú, megbízható működést biztosít.
A készülék csatlakozásai alagút típusú csatlakozók, amelyek mind a vezérlő-, mind a teljesítményáramkörök esetében többféle kábelezési lehetőséget kínálnak: merev, merev kábelrésszel, rugalmas és érvéghüvelyes rugalmas kábelek egyaránt csatlakoztathatók. A vezérlőáramkör esetében 0,5-4 mm², a teljesítményáramkör esetében 1,5-4 mm² keresztmetszetű kábelek használhatók. A kábelcsupaszítási hossz 11 mm, a meghúzási nyomaték pedig 1 N.m. Az Acti9 iTLc kompatibilis az Acti9 iATLs, Acti9 iETL iTL 16 és Acti9 iATLc+c termékcsaládokkal is, így rugalmasan integrálható a meglévő rendszerekbe.
Schneider Electric Acti9 iTL műszaki adatok
Általános műszaki jellemzők
Terméktípus: Impulzusrelé
Termékcsalád: Acti9
Terméknév: Acti9 iTL
Eszköz rövid neve: iTLc
Alkalmazási terület: Centralizált vezérlés
Cikkszám: A9C33111
Elektromos jellemzők
Pólusok: 1P
Érintkező kialakítása: 1 NO
Névleges áram: 16 A
Hálózat típusa: AC
Vezérlőáramkör feszültsége: 24 V AC 50/60 Hz
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 250 V AC 50/60 Hz
Vezérlési tulajdonságok
Vezérlés típusa: Távvezérlés és kézi vezérlés, tekercsleválasztás
Vezérlőjel típusa: Impulzus
Kapcsolási frekvencia: 100 kapcsolási művelet/nap, 5 kapcsolási művelet/perc
Impulzus időtartama: 50 ms...1 s
Távvezérlés típusa: Nyomógomb
Helyi jelzés: BE/KI jelzés
Mechanikai jellemzők
Szerelési mód: Rögzített
Szerelési alap: DIN sín
9 mm-es osztások: 2
Magasság: 84 mm
Szélesség: 18 mm
Mélység: 60 mm
Élettartam
Elektromos élettartam: AC-21: 200000 ciklus, AC-22: 100000 ciklus
Csatlakozások
Csatlakoztatás - csatlakozók: Vezérlőáramkör: alagút típusú csatlakozók 1 kábel(ek) 0,5...4 mm² merev, 1 kábel(ek) 0,5...4 mm² merev kábelrésszel, 1 kábel(ek) 1...4 mm² rugalmas, 1 kábel(ek) 1...4 mm² rugalmas érvéghüvellyel
Teljesítményáramkör: alagút típusú csatlakozók 1 kábel(ek) 1,5...4 mm² merev, 1 kábel(ek) 1,5...4 mm² merev kábelrésszel, 1 kábel(ek) 1,5...4 mm² rugalmas, 1 kábel(ek) 1,5...4 mm² rugalmas érvéghüvellyel
Huzalcsupaszítási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Környezeti adatok
Szabványok: EN 669-2-2, EN 669-1
Terméktanúsítványok: GOST, CCC
Minőségi címkék: NF, IMQ, KEMA, CEBEC
Zajszint: 60 dB
IP védettségi fokozat: IP20 az IEC 60529 szerint (nyitáskor), IP40 az IEC 60529 szerint (burkolatban)
Szennyezettségi fok: 3
Tropikalizáció: 2
Relatív páratartalom: 95 % 55 °C-on
Környezeti hőmérséklet üzemelés közben: -20...50 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
Kompatibilitás
Termékcsalád kompatibilitás: Acti9 iATLs, Acti9 iETL iTL 16, Acti9 iATLc+c
