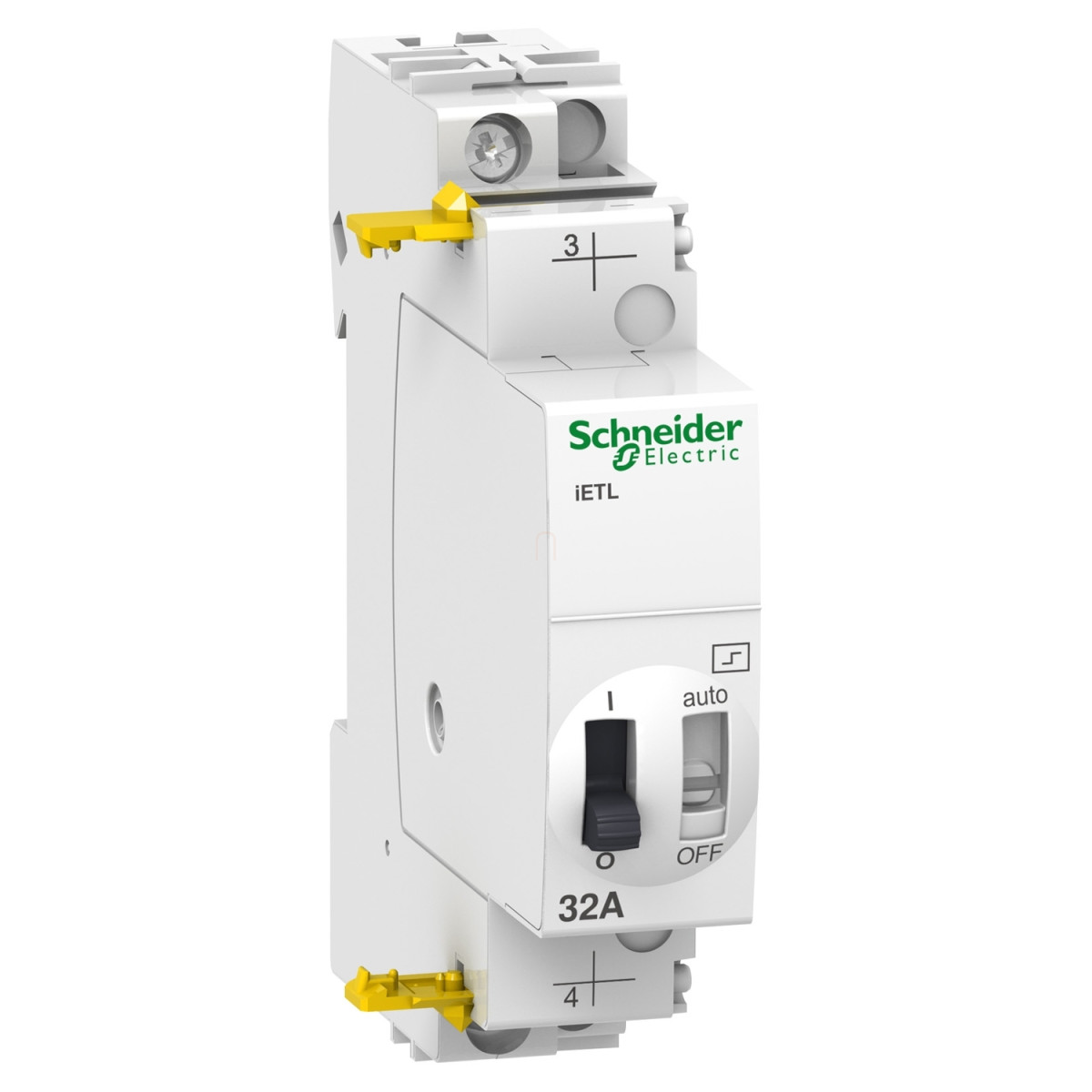

A Schneider Electric Acti9 iTL termékcsaládjából származó A9C32836 jelű iETL iTL 32 kiterjesztés egy professzionális megoldás impulzusrelék működtetésére. Ez az 1P-1NO (egy pólusú, egy nyitó érintkezős) kivitelű eszköz 32A névleges áramerősséggel rendelkezik, és ideális választás távirányítású kapcsolási feladatokhoz villamos rendszerekben.
Az impulzusrelé kiterjesztés rendkívül sokoldalúan használható, mivel 230-240V AC 50/60Hz, valamint 110V DC vezérlőfeszültséggel is működtethető. A készülék névleges üzemi feszültsége 415V AC 50/60Hz, ami biztosítja a megbízható működést a legtöbb általános villamos hálózatban. Az iETL iTL 32 kiterjesztés a vezérlést kétféle módon teszi lehetővé: helyi kapcsolással (toggle) és távirányítással is működtethető, így maximális rugalmasságot biztosít a felhasználási területtől függően.
A Schneider Electric A9C32836 impulzusrelé-kiterjesztés rendkívül precíz technikai paraméterekkel rendelkezik. A kapcsolási gyakorisága 5 kapcsolási művelet/perc, az impulzus időtartama pedig 50 ms, ami gyors és megbízható működést tesz lehetővé. A távirányítás világító nyomógombbal történik, 3 mA áramerősséggel, és a készülék ON/OFF jelzéssel mutatja az aktuális állapotot. Az eszköz bekapcsolási teljesítményigénye 19 VA. Villamos élettartama is figyelemre méltó: AC-21 alkalmazásnál 50000, AC-22 alkalmazásnál pedig 20000 kapcsolási ciklust garantál a gyártó, ami hosszú távú, stabil működést biztosít.
A telepítés és használat szempontjából is átgondolt termékről van szó. Az iETL iTL 32 kiterjesztést fixen, a TL jobb oldalára lehet szerelni, 35 mm-es szimmetrikus DIN-sínre. A készülék 2 darab 9 mm-es modult foglal el a szerelősínen, méretei: 60 mm magasság, 18 mm szélesség és 84 mm mélység. Fehér színű készülékháza jól illeszkedik a villamos szekrények általános megjelenéséhez. A csatlakoztatás alagút típusú sorkapcsokkal történik, amelyek legfeljebb 10 mm² keresztmetszetű vezetékek fogadására alkalmasak. Az A9C32836 kiterjesztés kompatibilis a teljes Acti9 iTL termékcsaláddal, különösen az iTL 32A típussal, így könnyen illeszthető a meglévő rendszerekbe.
Schneider Electric Acti9 iTL - A9C32836 - kiterjesztés, iTL és iTLI impulzusrelékhez, 2P, 32A, 240VAC, 110VDC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméktípus: Kiterjesztés impulzusrelékhez
Rövid név: iETL iTL 32
Relé alkalmazás: Távvezérlés
Pólusok leírása: 1P
Érintkező összetétel: 1 NO
Névleges áramerősség: 32 A
Hálózat típus: AC
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges működési feszültség: 415 V AC 50/60 Hz
Vezérlési típus: Toggle (kapcsoló) és távvezérlés
Vezérlőjel típusa: Impulzus
Kapcsolási frekvencia: 5 kapcsolási művelet/perc
Impulzus időtartam: 50 ms
Távvezérlés típusa: Világító nyomógomb 3 mA
Helyi jelzés: BE/KI jelzés
Vezérlő áramkör feszültsége: 230...240 V AC 50/60 Hz, 110 V DC
Bekapcsolási teljesítmény: 19 VA
Rögzítési mód: Fix, a TL jobb oldalán
Rögzítő felület: 35 mm szimmetrikus DIN sín
9 mm-es osztások: 2
Magasság: 60 mm
Szélesség: 18 mm
Mélység: 84 mm
Szín: Fehér
Elektromos élettartam: AC-21: 50000 ciklus, AC-22: 20000 ciklus
Csatlakozások - kapcsok: Alagút típusú kapcsok - <= 10 mm²
Termékcsalád kompatibilitás: Acti9 iTL
Termék kompatibilitás: ITL 32A
Környezeti jellemzők
Szabványok: EN 669-1, EN 669-2-2
Zajszint: 60 dB
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi fokozat: 3
Trópusállóság: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95% 55 °C-on
Környezeti hőmérséklet üzemeltetéskor: -20...50 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
