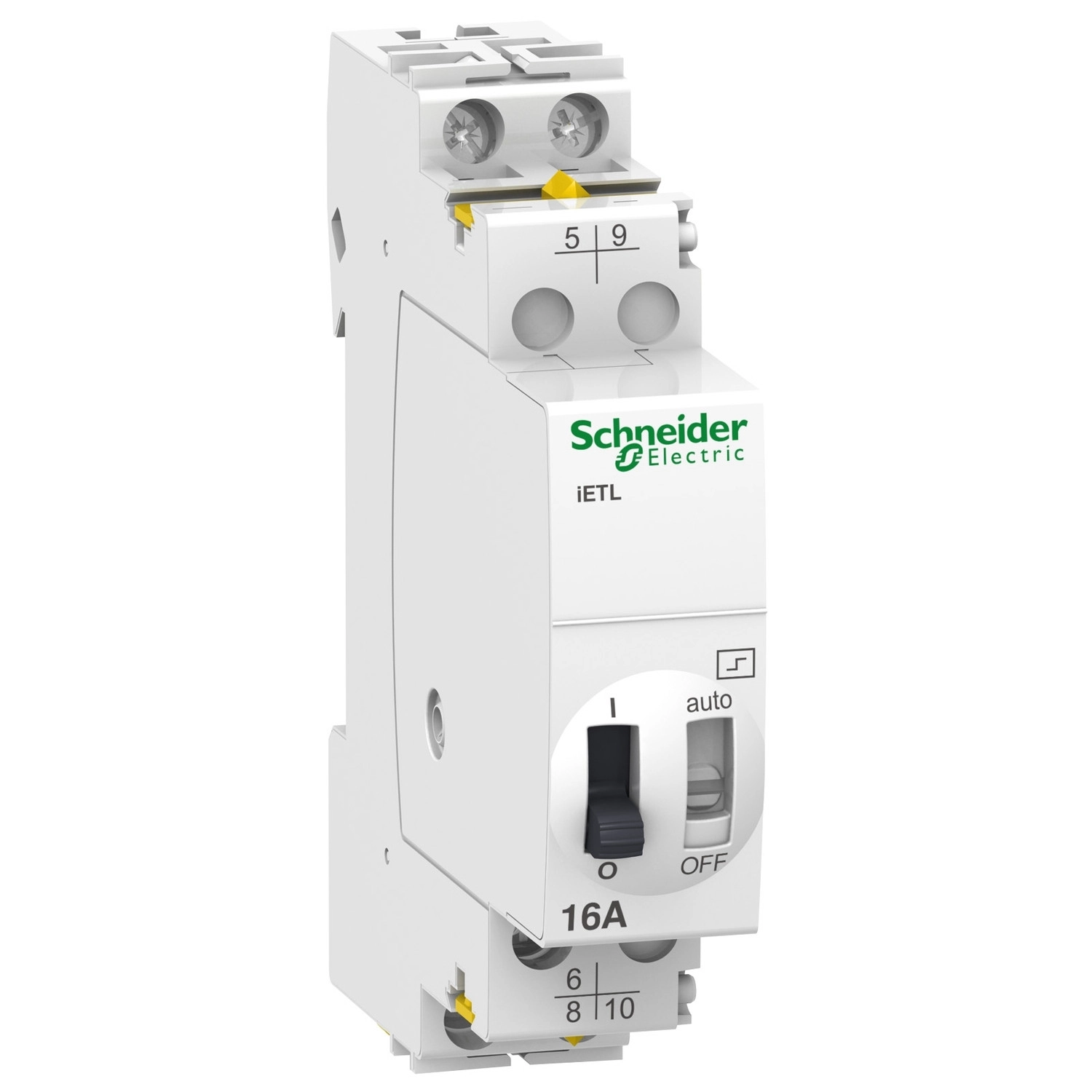

A Schneider Electric Acti9 termékcsaládjába tartozó A9C32816 cikkszámú iETL iTL 16 bővítőmodul egy sokoldalú megoldás a modern villamos rendszerek távvezérléséhez. Ez a kompakt, DIN-sínre szerelhető eszköz kiválóan alkalmazható az iTL 16A impulzusrelék funkcionalitásának kiterjesztésére, bővítve ezzel a kapcsolási lehetőségeket.
Az A9C32816 egy 2 pólusú kiterjesztő modul 1 váltó (C/O) és 1 nyitó (NO) érintkezővel, amely maximálisan 16 A névleges áramerősséget képes kezelni. A 230...240V AC 50/60Hz és 110V DC vezérlési feszültségnek köszönhetően rendkívül rugalmasan illeszthető különböző vezérlési alkalmazásokhoz. A 415V AC 50/60Hz névleges üzemi feszültségével az eszköz széles felhasználási területen alkalmazható. Az iETL iTL 16 kiterjesztővel a meglévő impulzusrelék funkcionalitása tovább bővíthető, egyszerűsítve a rendszer komplexitását.
A működtetés történhet toggle (átváltó) módban vagy távirányítással, ami rendkívüli rugalmasságot biztosít a különböző alkalmazási területeken. A vezérlés megvilágított nyomógombbal történhet, amely 3 mA vezérlőáramot igényel. Az impulzus vezérlőjel típussal működő eszköz akár percenként 5 kapcsolási műveletet is képes végrehajtani, 50 ms impulzus időtartammal. A készülék helyi állapotjelzése (ON/OFF) biztosítja a könnyű ellenőrizhetőséget.
A Schneider Electric A9C32816 iETL iTL 16 moduláris kivitelének köszönhetően könnyen telepíthető 35 mm-es szimmetrikus DIN sínre, az iTL relé jobb oldalára. Mindössze 2x9 mm szélességgel (18 mm), 60 mm magassággal és 84 mm mélységgel rendelkezik, így minimális helyet foglal a kapcsolószekrényben. A fehér színű készülékház esztétikusan illeszkedik a kapcsolószekrény többi eleméhez. A csatlakoztatás alagút típusú sorkapcsokkal történik, amelyek maximum 6 mm² keresztmetszetű vezetékek fogadására alkalmasak, míg a vezérlőáramkör csatlakozói 0,5...6 mm² mérettartományban használhatók.
A Schneider Electric Acti9 iETL iTL 16 bővítő az AC-21 kapcsolási kategóriában 200000, míg AC-22 kategóriában 100000 ciklus elektromos élettartammal rendelkezik, ami hosszú távú, megbízható működést garantál. Az eszköz megfelel az EN 669-1 és EN 669-2-2 szabványoknak, továbbá számos minőségi tanúsítvánnyal rendelkezik: NF, VDE, CEBEC, KEMA, IMQ és GOST. Az IP20-as védettségi fokozat megfelelő védelmet biztosít a készülék számára. A termék -20...50 °C üzemi és -40...70 °C tárolási hőmérséklet-tartományban használható, és 95% relatív páratartalomig működőképes 55 °C-on. A szennyezettségi fok 3, a zajszint pedig 60 dB.
Schneider Electric Acti 9 iTL - A9C32816 - kiterjesztés, iTL és iTLI impulzusrelékhez, 2P, 16A, 240VAC, 110VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Termék típusa: Kiterjesztés impulzusreléhez
Rövid megnevezés: iETL iTL 16
Relé alkalmazás: Távvezérlés
Pólusok száma: 2P
Érintkező összetétel: 1 váltó + 1 nyitó (1 C/O + 1 NO)
Névleges áram [In]: 16 A
Hálózati típus: AC
Kiegészítő információk
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 415 V AC 50/60 Hz
Vezérlés típusa: Toggle, Távvezérlés
Vezérlőjel típusa: Impulzus
Kapcsolási gyakoriság: 5 kapcsolási művelet/perc
Impulzus időtartam: 50 ms
Távvezérlés típusa: Megvilágított nyomógomb 3 mA
Helyi jelzés: BE/KI jelzés
Vezérlő áramkör feszültsége [Uc]: 230...240 V AC 50/60 Hz, 110 V DC
Bekapcsolási teljesítmény: 19 VA
Szerelési mód: Rögzített, a TL jobb oldalán
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm osztás: 2
Magasság: 60 mm
Szélesség: 18 mm
Mélység: 84 mm
Szín: Fehér
Elektromos élettartam: AC-21: 200000 ciklus, AC-22: 100000 ciklus
Csatlakozások - sorkapcsok: Alagút típusú sorkapcsok - <= 6 mm²
Segédcsatlakozó sorkapocs: Alagút típusú sorkapcsok vezérlő áramkör 0,5...6 mm²
Kompatibilitás és szabványok
Termékcsalád kompatibilitás: Acti9 iTL, Acti9 iTLi
Termék kompatibilitás: ITL 16A
Szabványok: EN 669-1, EN 669-2-2
Terméktanúsítványok: GOST
Minőségi címkék: NF, VDE, CEBEC, KEMA, IMQ
Zajszint: 60 dB
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezési fok: 3
Trópusi kivitel: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet üzemeltetéshez: -20...50°C
Környezeti hőmérséklet tároláshoz: -40...70°C
