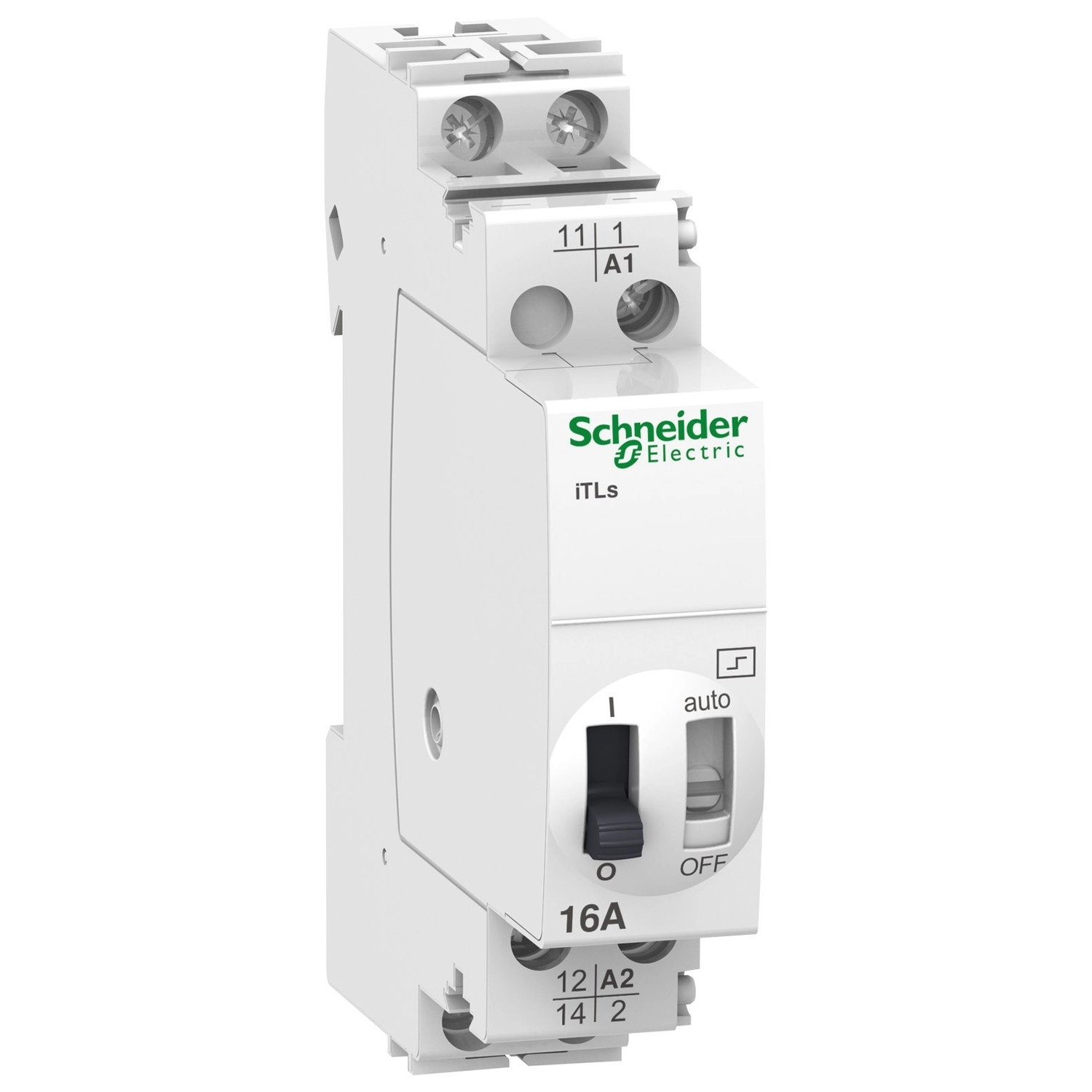

A Schneider Electric Acti9 iTL sorozatú A9C32811 impulzusrelé egy sokoldalú kapcsolóeszköz, amely elsősorban távvezérlési feladatokra lett kifejlesztve. Ez az egy pólusú (1P), egy záró érintkezős (1NO) impulzusrelé tökéletesen illeszkedik a modern elektromos rendszerek távirányítási igényeihez, 16 amper névleges árammal rendelkezik, és széles körben használható különböző alkalmazásokban.
Az A9C32811 impulzusrelé kiemelkedő tulajdonsága a dupla vezérlési feszültség: működtethető 230-240 V AC váltakozó feszültséggel 50/60 Hz hálózaton, valamint 110 V DC egyenfeszültséggel is. Ez a rugalmasság lehetővé teszi, hogy különböző vezérlőrendszerekben alkalmazzák, legyen szó akár hagyományos váltakozó áramú, akár egyenfeszültségű vezérlésről. A távjelzési funkció révén a készülék állapota távolról is nyomon követhető, ami különösen hasznos nagyobb épületekben vagy több helyiséget érintő rendszerekben.
A Schneider Electric Acti9 iTLs impulzusrelé sokféle vezérlési lehetőséggel rendelkezik. A tekercskikapcsolásos működés mellett támogatja a távoli és kézi vezérlést is, így rugalmasan illeszkedik a felhasználói igényekhez. Az impulzus vezérlőjel 50 ms és 1 s közötti tartományban használható, a megvilágított nyomógomb pedig 3 mA áramfelvétellel működik, biztosítva a könnyű kezelhetőséget. A készülék ON/OFF állapotjelzéssel is rendelkezik, így mindig látható az aktuális működési állapot. A jelzőáramkör feszültsége rendkívül széles tartományt fed le: 24-240 V között AC és DC módban egyaránt, 0.01-6 A kimeneti árammal.
A iTLs impulzusrelé figyelemreméltó kapcsolási frekvenciát kínál: naponta 100, percenként pedig akár 5 kapcsolási műveletet is végezhet, így intenzív használat mellett is megbízható teljesítményt nyújt. Az elektromos tartósság is kiemelkedő: AC-21 kategóriában 200000, AC-22 kategóriában pedig 100000 ciklus. A DIN-sínre szerelhető készülék kompakt méretekkel rendelkezik - 84 mm magasság, 18 mm szélesség és 60 mm mélység -, mindössze 2 darab 9 mm-es osztásnak felel meg a szerelősínen, így helytakarékos megoldást jelent a kapcsolószekrényekben.
A csatlakozások terén az A9C32811 alagútkapcsokkal van felszerelve, amelyek mind a vezérlő-, mind a teljesítménykörökben többféle kábeltípust fogadnak: 0,5-4 mm² merev vezetékeket, 1-4 mm² rugalmas vezetékeket érvéghüvellyel vagy anélkül. A kábeltisztítási hossz 11 mm, a meghúzási nyomaték pedig 1 N.m. A készülék számos más Acti9 termékkel kompatibilis, beleértve az iATEt, iATL4, iATLc, iATLc+s, iATLm, iATLs, iATLz, iETL iTL 16, iATLc+c és iATL24 modelleket, így könnyen integrálható meglévő rendszerekbe is.
Schneider Electric Acti9 iTL - A9C32811 - impulzusrelé, távjelzési funkcióval, 1P, 16A, 240VAC, 110VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iTL
Termék típusa: Impulzusrelé
Rövid terméknév: iTLs
Felhasználás: Távjelzés
Pólusok száma: 1P
Érintkező kialakítás: 1 NO (záró)
Segédérintkező kialakítás: 1 C/O (átkapcsoló)
Névleges áram: 16 A
Hálózat típusa: AC
Vezérlő áramkör feszültsége: 230...240 V AC 50/60 Hz, 110 V DC
Kiegészítő jellemzők
Hálózati frekvencia: 50/60 Hz
Névleges működési feszültség: 250 V AC 50/60 Hz
Vezérlés típusa: Tekercs kikapcsolás, Távoli és kézi vezérlés
Vezérlőjel típusa: Impulzus
Kapcsolási gyakoriság: 100 kapcsolás/nap, 5 kapcsolás/perc
Impulzus időtartam: 50 ms...1 s
Távvezérlés típusa: Megvilágított nyomógomb 3 mA
Helyi jelzés: BE/KI jelzés
Jelzőáramkör feszültsége: AC: 24...240 V, DC: 24...240 V
Jelző kimenet árama: 0,01...6 A
Rögzítési mód: Rögzített
Rögzítési alap: DIN sín
9 mm-es osztások: 2
Méretek: 84 mm magasság, 18 mm szélesség, 60 mm mélység
Elektromos jellemzők
Elektromos élettartam: AC-21: 200000 ciklus, AC-22: 100000 ciklus
Csatlakozások
Csatlakozó típusok: Alagút típusú kapcsok különböző kábelméretekhez
Vezérlőkör: 0,5...4 mm² merev, 1...4 mm² rugalmas vezetékekhez
Teljesítménykör: 1,5...4 mm² merev és rugalmas vezetékekhez
Vezeték csupaszolási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Környezeti paraméterek
Szabványok: EN 669-2-2, EN 669-1
Tanúsítványok: GOST, CCC
Minőségi címkék: KEMA, CEBEC, NF, IMQ, VDE
Zajszint: 60 dB
IP védettség: IP20 (nyitott állapotban), IP40 (burkolatban)
Szennyezettségi fok: 3
Trópusállóság: 2
Relatív páratartalom: 95% 55°C-on
Működési hőmérséklet: -20...50°C
Tárolási hőmérséklet: -40...70°C
