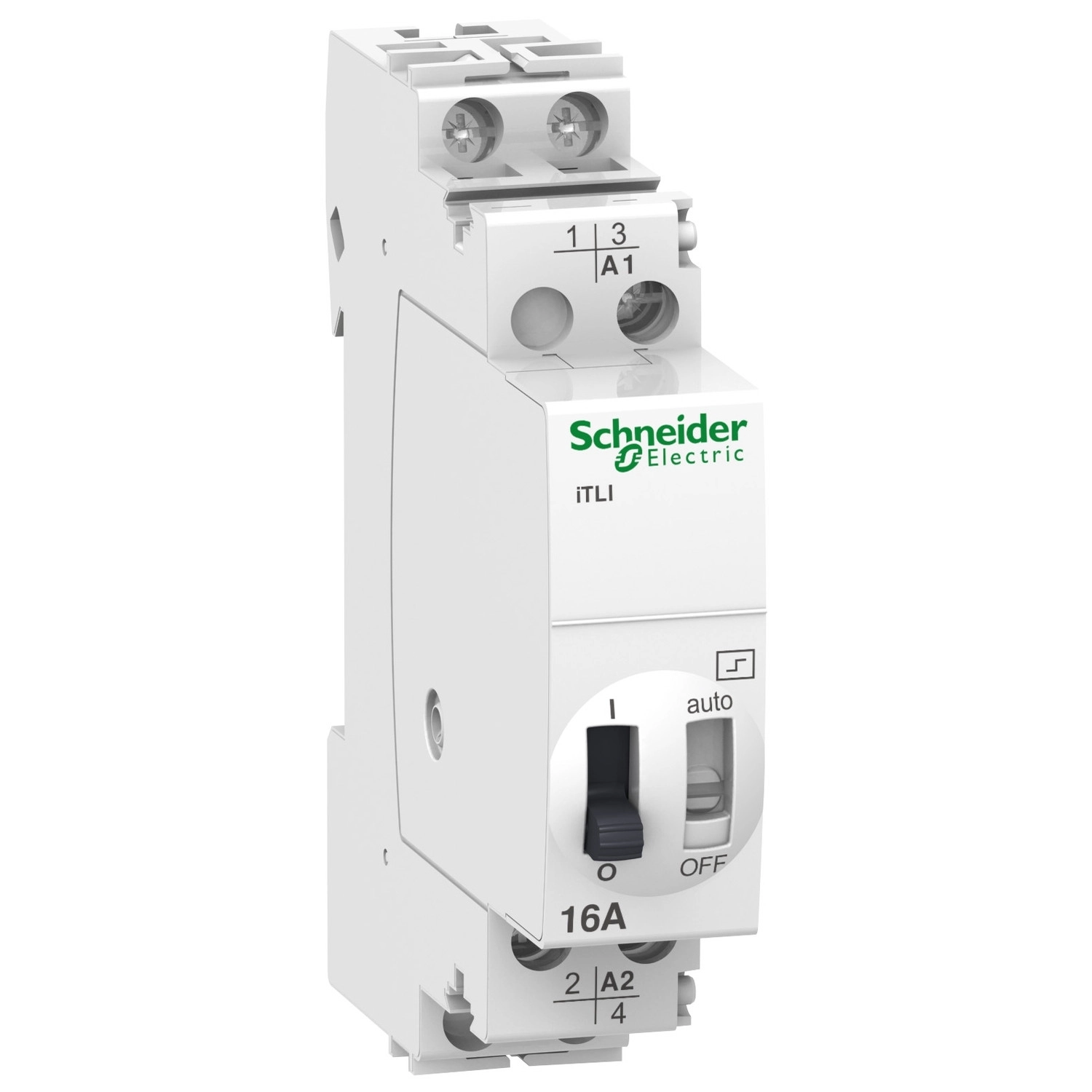

A Schneider Electric Acti9 iTL sorozatú A9C30815 impulzusrelé egy kiváló minőségű, professzionális elektromos kapcsolóeszköz, amely elsősorban épületautomatizálási és világításvezérlési rendszerekben használható. Ez a 16A-es impulzusrelé egyetlen impulzus hatására megváltoztatja állapotát, és az újabb impulzusig abban is marad, így ideális megoldást jelent világítás és egyéb elektromos berendezések távirányítására.
Az A9C30815 típusú impulzusrelé 2 pólusú (2P), érintkezőinek összetétele 1 záró + 1 nyitó (1NO+1NC), névleges árama 16A. A vezérlőáramkör feszültsége lehet 230...240V AC 50/60 Hz vagy 110V DC, így mind váltakozó, mind egyenáramú rendszerekben alkalmazható. A névleges üzemi feszültség 250V AC 50/60Hz. Az eszköz többféle vezérlési móddal rendelkezik: tekercs leválasztása, valamint távoli és kézi vezérlés. A vezérlőjel típusa impulzus, az impulzus időtartama 50 ms-tól 1 másodpercig terjedhet. A távvezérlés világító nyomógombbal történik, 3 mA-es árammal. A kapcsoló helyi jelzéssel is rendelkezik a BE/KI állapot jelzésére.
Az Acti9 iTLi impulzusrelé maximális kapcsolási frekvenciája 5 kapcsolás/perc, napi 100 kapcsolási művelet. Az eszköz rögzítése DIN-sínre történik, helyigénye mindössze 2x9 mm modul (18 mm széles). A relé méretei: 84 mm magasság, 18 mm szélesség, 60 mm mélység. Kiemelkedő elektromos élettartammal rendelkezik: AC-21 kategóriában 200000 ciklus, AC-22 kategóriában 100000 ciklus. A készülék csatlakozói alagút típusú csatlakozók, amelyek mind a vezérlő-, mind a teljesítményáramkörben különböző kábeltípusokkal használhatók: merev, hajlékony, valamint érvéghüvelyes kábelekkel.
A Schneider Electric A9C30815 impulzusrelé kiváló környezeti jellemzőkkel is rendelkezik: IP20 védettség az eszköz nyitott részein, IP40 védettség a tokozott részeken. A készülék 3-as szennyezési fokozattal rendelkezik, 2-es trópusi kivitelben készül, és 95%-os relatív páratartalom mellett is működik 55°C-on. Az üzemi hőmérséklet-tartomány -20...50°C, tárolási hőmérséklet-tartomány -40...70°C. A relé zajszintje 60 dB. Számos nemzetközi tanúsítvánnyal rendelkezik, köztük CCC, GOST, CEBEC, NF, IMQ, KEMA és VDE minőségi címkékkel, valamint megfelel az EN 669-1 és EN 669-2-2 szabványoknak.
Schneider Electric Acti9 iTL - A9C30815 - 16A impulzusrelé, 1NO 1NC, 240VAC, 110VDC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iTL
Termék vagy komponens típusa: Impulzusrelé
Eszköz rövidített neve: iTLi
Eszköz alkalmazás: Átkapcsoló relé
Pólusok: 2P
Pólusérintkező összetétel: 1 NO + 1 NC
Névleges áram [In]: 16 A
Hálózat típusa: AC
Vezérlőáramkör feszültsége [Uc]: 230...240 V AC 50/60 Hz, 110 V DC
Kiegészítő információk
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 250 V AC 50/60 Hz
Vezérlés típusa: Tekercs leválasztás, Távoli és kézi vezérlés
Vezérlőjel típusa: Impulzus
Kapcsolási frekvencia: 5 kapcsolás/perc, 100 kapcsolás/nap
Impulzus időtartama: 50 ms...1 s
Távvezérlés típusa: Világító nyomógomb 3 mA
Helyi jelzés: BE/KI jelzés
Szerelési mód: Rögzített
Szerelési alap: DIN sín
9 mm-es modulszélesség: 2
Magasság: 84 mm
Szélesség: 18 mm
Mélység: 60 mm
Elektromos élettartam: AC-21: 200000 ciklus, AC-22: 100000 ciklus
Csatlakozások - kapcsok
Csatlakozás típusa: Alagút típusú kapcsok mind a vezérlő-, mind a teljesítményáramkörhöz
Vezeték lecsupaszítási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Környezeti feltételek
Szabványok: EN 669-1, EN 669-2-2
Termék tanúsítványok: CCC, GOST
Minőségi címkék: CEBEC, NF, IMQ, KEMA, VDE
Zajszint: 60 dB
IP védettségi fokozat: IP20 (szabadon), IP40 (tokozottan)
Szennyezési fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 95% 55°C-on
Környezeti üzemi hőmérséklet: -20...50°C
Tárolási környezeti hőmérséklet: -40...70°C
