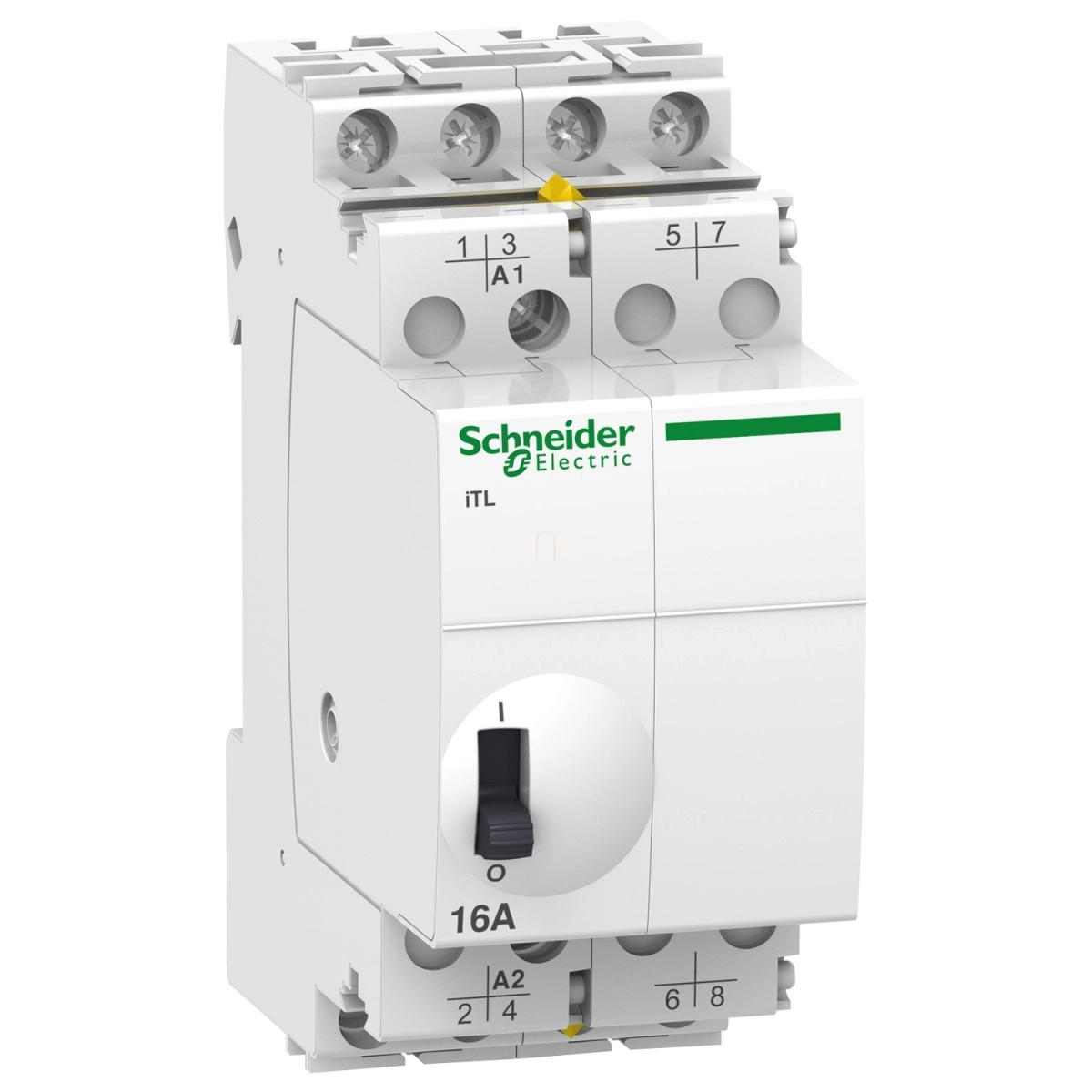

Az Acti9 iTL A9C30814 egy professzionális impulzusrelé a Schneider Electric prémium Acti9 termékcsaládjából, amely tökéletes megoldást kínál kapcsolási feladatokra villamosipari alkalmazásokban. Ez a kompakt, 16A névleges áramerősségű készülék 4 pólusú kialakítással és 4 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, ami sokoldalú felhasználást tesz lehetővé különböző vezérlési rendszerekben.
A relé vezérlőköri feszültsége 230-240V AC 50/60 Hz vagy 110V DC, így rugalmasan illeszkedik különféle telepítési környezetekhez. A 415V AC 50/60 Hz névleges üzemi feszültségű berendezés AC hálózatokhoz kapcsolható. Különlegessége, hogy táv- és kézi vezérléssel is működtethető, ami nagyobb rugalmasságot biztosít a felhasználás során. A készüléket világító nyomógombokkal irányíthatod, amelyek áramfelvétele mindössze 3 mA. Az impulzusrelé BE/KI állapotjelzővel is rendelkezik, így mindig nyomon követheted az aktuális kapcsolási állapotot.
A Schneider Electric Acti9 iTL A9C30814 impulzusrelét DIN sínre rögzítheted, szélessége mindössze 4 modul (36 mm), magassága 84 mm, mélysége pedig 60 mm. A kapcsolási frekvencia maximálisan 5 kapcsolási művelet/perc, illetve 100 kapcsolási művelet/nap. Az impulzus időtartama 50 ms és 1 s között van. Az eszköz villamos élettartama AC-21 esetén 200000 ciklus, AC-22 esetén 100000 ciklus, ami hosszú távú, megbízható működést garantál.
A csatlakozások terén a készülék mind a vezérlőkör, mind az erőátviteli kör esetében alagútszerű terminálokkal rendelkezik, amelyek különböző keresztmetszetű és típusú (merev, kábelvéges, rugalmas, érvéghüvelyes) vezetékekhez illeszthetők. A vezérlőkör esetében 0,5-4 mm² keresztmetszetű, az erőátviteli kör esetében 1,5-4 mm² keresztmetszetű vezetékeket használhatsz. A vezeték csupaszítási hossza 11 mm, a meghúzási nyomaték pedig 1 N.m. Az A9C30814 impulzusrelé kompatibilis számos Acti9 eszközzel, többek között iATEt, iATL4, iATLc, iATLc+s, iATLm, iATLs, iATLz, iETL iTL 16, iATLc+c és iATL24 termékekkel.
A készülék megfelel az EN 669-1 és EN 669-2-2 szabványoknak, valamint rendelkezik GOST, CCC tanúsítványokkal és KEMA, CEBEC, NF, VDE, IMQ minőségi címkékkel. IP védettsége IP20 (nyitott állapotban) és IP40 (zárt állapotban) az IEC 60529 szabvány szerint. Zajszintje 60 dB. Működési hőmérséklet-tartománya -20 és +50 °C között van, tárolási hőmérséklete pedig -40 és +70 °C között. Relatív páratartalom tekintetében 95% 55 °C-on, szennyezettségi foka 3, trópusi használatra való alkalmasság foka 2.
Schneider Electric Acti9 iTL - A9C30814 - 16A impulzusrelé, 2NO 1NO/NC 1N, 240VAC, 110VDC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iTL
Termék típusa: Impulzusrelé
Eszköz rövid neve: iTL
Eszköz alkalmazása: Standard
Pólusok száma: 4P
Pólus érintkező összetétel: 4 NO
Névleges áramerősség: 16 A
Hálózat típusa: AC
Vezérlőköri feszültség: 230...240 V AC 50/60 Hz, 110 V DC
Kiegészítő információk
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 415 V AC 50/60 Hz
Vezérlés típusa: Távvezérlés és kézi vezérlés
Vezérlőjel típusa: Impulzus
Kapcsolási frekvencia: 5 kapcsolás/perc, 100 kapcsolás/nap
Impulzus időtartam: 50 ms...1 s
Távvezérlés típusa: Világító nyomógomb 3 mA
Helyi jelzés: BE/KI jelzés
Szerelési mód: Rögzített
Szerelési alap: DIN sín
9 mm-es osztás: 4
Magasság: 84 mm
Szélesség: 36 mm
Mélység: 60 mm
Elektromos élettartam: AC-21: 200000 ciklus, AC-22: 100000 ciklus
Csatlakozások - terminálok
Vezeték csupaszítási hossza: 11 mm
Meghúzási nyomaték: 1 N.m
Környezeti jellemzők
Szabványok: EN 669-1, EN 669-2-2
Termék tanúsítványok: GOST, CCC
Minőségi címkék: KEMA, CEBEC, NF, VDE, IMQ
Zajszint: 60 dB
IP védettségi fokozat: IP20 (nyitott állapotban), IP40 (burkolatban)
Szennyezettségi fok: 3
Tropikalizáció: 2
Relatív páratartalom: 95% 55 °C-on
Környezeti hőmérséklet üzemeltetéshez: -20...50 °C
Környezeti hőmérséklet tároláshoz: -40...70 °C
