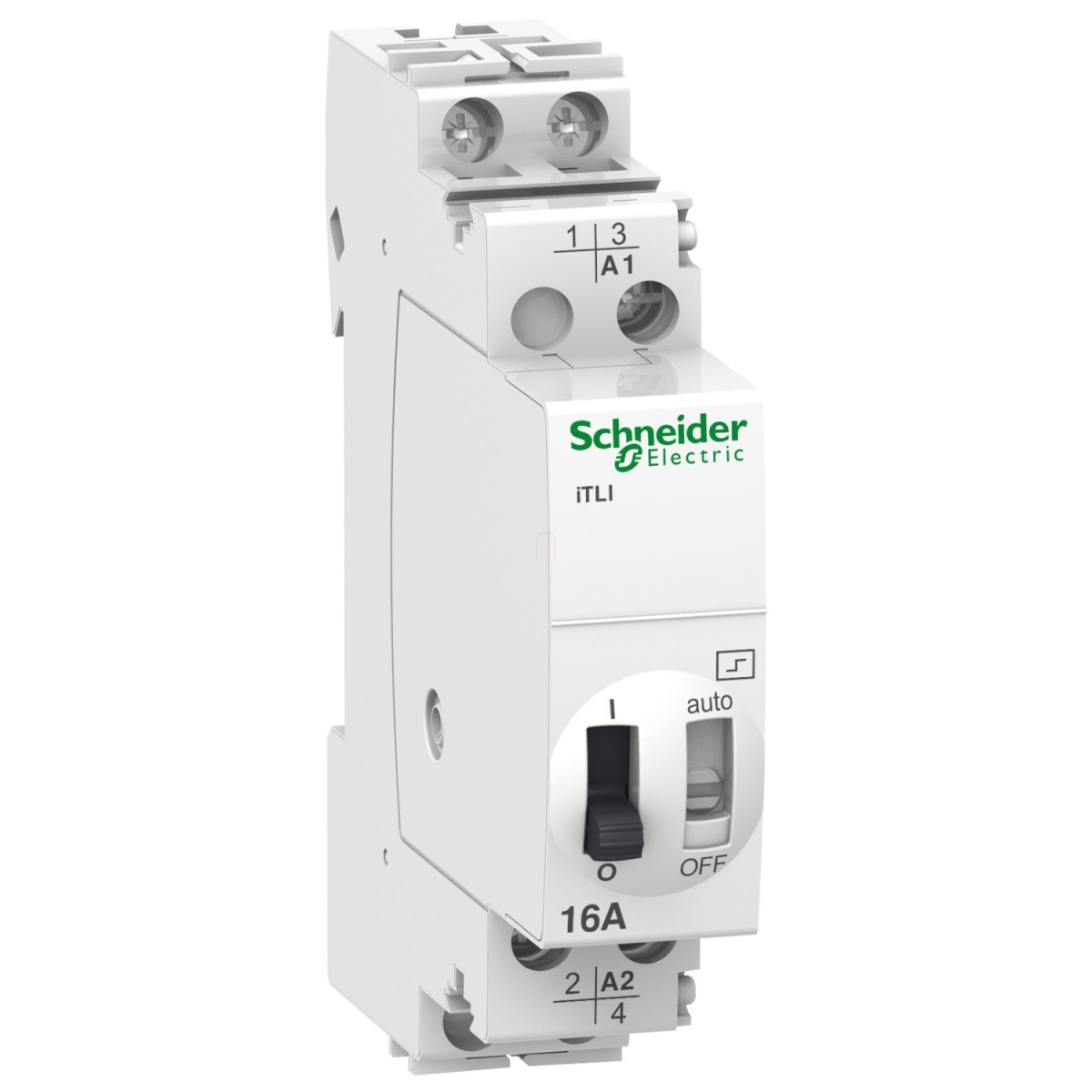

A Schneider Electric Acti9 iTL impulzusrelé A9C30315 egy professzionális váltórelé, amely kifejezetten elektromos rendszerek távoli és kézi vezérlésére lett tervezve. Ez a kompakt és megbízható eszköz ideális választás, ha rugalmas kapcsolási lehetőségre van szükséged lakó- vagy ipari környezetben egyaránt.
Az Acti9 iTL termékcsalád tagjaként az A9C30315 modell 2 pólusú (2P) kialakítással rendelkezik, 1 nyitó és 1 záró érintkezővel (1NO+1NC). A relé névleges árama 16A, amely széles körű alkalmazhatóságot biztosít. A vezérlőáramköri feszültség 130V AC 50/60 Hz vagy 48V DC lehet, így különböző rendszerekben is rugalmasan használható. A beépítés DIN-sínre történik, szélességében mindössze 18 mm (2 modul) helyet foglal, ami lehetővé teszi a hatékony helykihasználást a kapcsolószekrényekben.
A termék különlegessége a többféle vezérlési mód. Használható tekercs leválasztással, illetve távoli és kézi vezérléssel is, ami maximális rugalmasságot biztosít a felhasználás során. A vezérlőjel típusa impulzus, amelynek időtartama 50 ms és 1 s között lehet. A kapcsolási gyakoriság akár 100 művelet/nap és 5 művelet/perc is lehet, ami magas terhelhetőséget jelent. A távoli vezérlés megvilágított nyomógombbal történik 3 mA áramerősséggel, míg a helyi jelzés BE/KI állapotjelzéssel segíti a működés nyomon követését.
A Schneider Electric Acti9 iTL A9C30315 impulzusrelé kiváló elektromos tartóssággal rendelkezik: AC-21 kategóriában 200000 ciklus, AC-22 kategóriában 100000 ciklus. Csatlakoztatása tunnel típusú sorkapcsokkal történik, amelyek mind a vezérlő, mind a teljesítmény áramkörökben különböző kábeltípusokat (merev, hajlékony, érvéghüvellyel szerelt) fogadnak. A kábelcsupaszítási hossz 11 mm, a meghúzási nyomaték pedig 1 N.m. Az eszköz IP20 védelemmel rendelkezik nyitott állapotban, illetve IP40 védelemmel burkolatban, ami megfelelő védelmet biztosít a por és egyéb szennyeződések ellen. Üzemeltetési hőmérséklettartománya széles: -20°C és 50°C között működőképes, ami változatos környezeti feltételek mellett is lehetővé teszi a használatát.
Schneider Electric Acti9 iTL - A9C30315 - 16A impulzusrelé, 1NO 1NC, 130VAC, 48VDC műszaki adatok
Alapvető termékadatok
Termékcsalád: Acti9
Terméknév: Acti9 iTL
Termék típusa: Impulzusrelé
Eszköz rövid neve: iTLi
Eszköz alkalmazása: Váltórelé
Pólusok: 2P
Érintkező összetétel: 1 NO + 1 NC
Névleges áram: 16 A
Hálózat típusa: AC
Vezérlőáramköri feszültség: 130 V AC 50/60 Hz, 48 V DC
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 250 V AC 50/60 Hz
Vezérlés típusa: Tekercs leválasztás, Távoli és kézi vezérlés
Vezérlőjel típusa: Impulzus
Kapcsolási gyakoriság: 100 kapcsolási művelet/nap, 5 kapcsolási művelet/perc
Impulzus időtartam: 50 ms...1 s
Távvezérlés típusa: Megvilágított nyomógomb 3 mA
Helyi jelzés: BE/KI jelzés
Szerelési mód: Rögzített
Szerelési tartó: DIN sín
9 mm-es osztás: 2
Méretek
Magasság: 84 mm
Szélesség: 18 mm
Mélység: 60 mm
Elektromos tartósság
AC-21: 200000 ciklus
AC-22: 100000 ciklus
Csatlakozások - sorkapcsok
Vezérlőáramkör: tunnel típusú sorkapcsok, 1 kábel 0,5...4 mm² merev/merev érvéghüvellyel/hajlékony/hajlékony érvéghüvellyel
Teljesítmény áramkör: tunnel típusú sorkapcsok, 1 kábel 1,5...4 mm² merev/merev érvéghüvellyel/hajlékony/hajlékony érvéghüvellyel
Kábelcsupaszítási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Környezeti feltételek
Szabványok: EN 669-2-2, EN 669-1
Zajszint: 60 dB
IP védettség: IP20 (nyitott állapotban), IP40 (burkolatban)
Szennyezettségi fok: 3
Trópusi kivitel: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet üzemelés közben: -20...50 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
