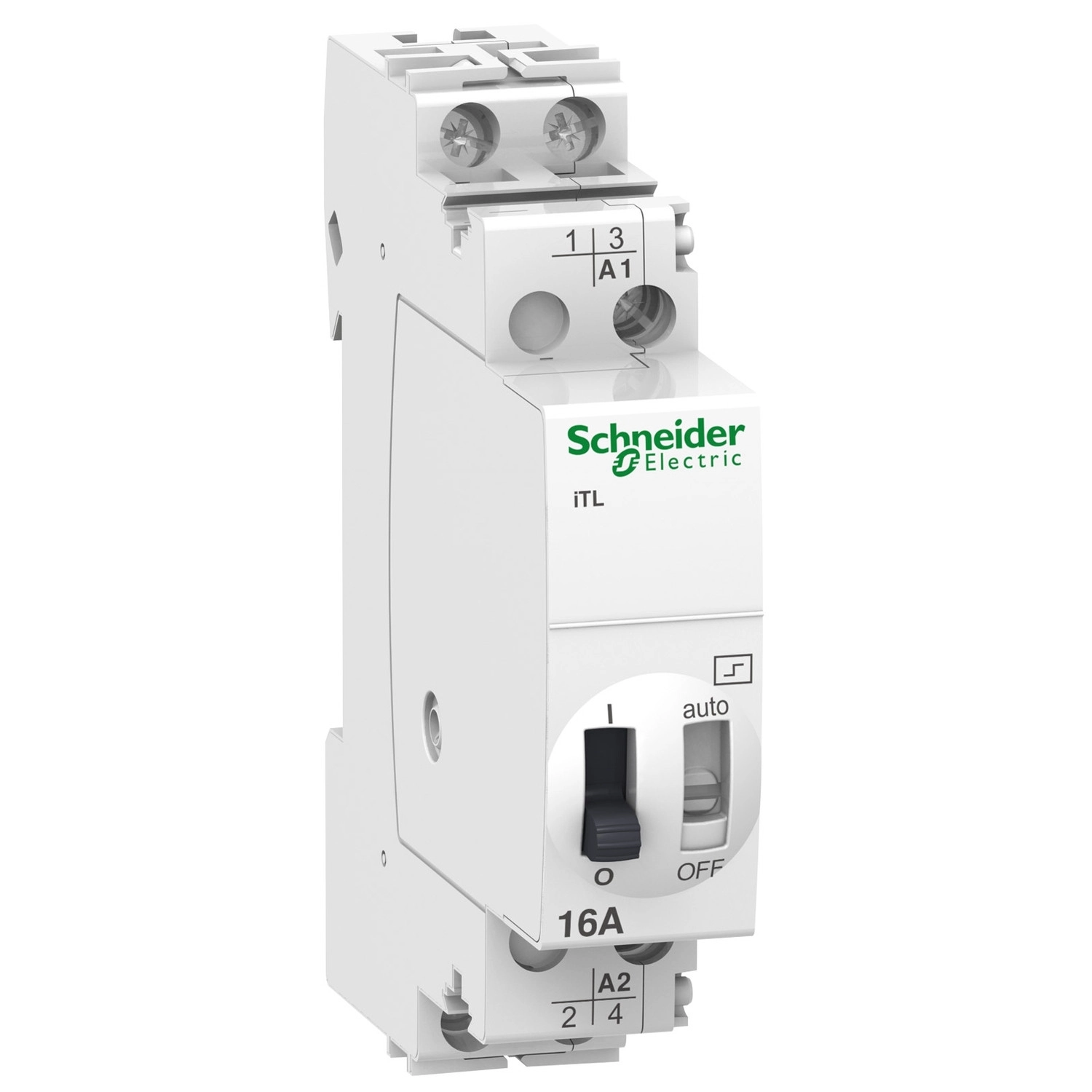

Az Acti9 iTL impulzusrelé A9C30312 a Schneider Electric innovatív vezérléstechnikai megoldása, amely különösen alkalmas világítási rendszerek és egyéb elektromos berendezések távvezérlésére. Ez a 2 pólusú, 2 NO érintkezővel rendelkező készülék tökéletes választás olyan alkalmazásokhoz, ahol egy áramkör többpontos vezérlése szükséges, például irodákban, folyosókon vagy nagyobb lakóterekben.
A 16A névleges áramerősségű iTL relé 250 V AC, 50/60 Hz hálózatokon használható, vezérlőköri feszültsége pedig 130 V AC 50/60 Hz vagy 48 V DC lehet. A termék rugalmas vezérlési lehetőségeket kínál - távirányítással és manuálisan is működtethető, tekercsleválasztási funkcióval. A vezérlőjel impulzus típusú, az impulzus időtartama 50 ms és 1 s között változhat. A készülék távvezérlése megvilágított nyomógombbal történhet (3 mA), és a helyi jelzés lehetővé teszi a BE/KI állapot egyértelmű kijelzését.
A Schneider Electric Acti9 iTL A9C30312 impulzusrelé szabványos DIN sínre szerelhető, 2 darab 9 mm-es modul szélességgel (18 mm teljes szélesség), magassága 84 mm, mélysége pedig 60 mm. A kapcsolási gyakoriság akár 5 művelet/perc, illetve 100 művelet/nap lehet, ami kiváló tartósságot biztosít a mindennapi használat során. Az elektromos élettartam AC-21 kategóriában 200 000, AC-22 kategóriában pedig 100 000 ciklus, ami hosszú távú, megbízható működést garantál.
A termék csatlakoztatása alagút típusú sorkapcsokkal történik. A vezérlőkörhöz és az erősáramú körhöz különböző keresztmetszetű vezetékek csatlakoztathatók: vezérlőkör esetében 0,5-4 mm² merev, illetve 1-4 mm² rugalmas vezeték, míg erősáramú körnél 1,5-4 mm² merev vagy rugalmas vezeték használható. A vezetékek csupaszolási hossza 11 mm, a sorkapocs meghúzási nyomatéka pedig 1 N.m. A készülék kompatibilis a Schneider Electric számos más termékcsaládjával, mint például az Acti9 iATEt, iATLc, iATLc+s, iATLm, iATLs, iETL iTL 16 és iATLc+c.
A termék megfelel az EN 669-1 és EN 669-2-2 szabványoknak, valamint rendelkezik GOST tanúsítvánnyal. Minőségi címkéi között megtalálható az NF, VDE, CEBEC, KEMA és IMQ. A készülék zajszintje 60 dB. Védettségi szintje nyitott állapotban IP20, tokozásban pedig IP40, az IEC 60529 szabványnak megfelelően. A szennyezettségi foka 3, a tropikalizáció szintje 2. A készülék 95%-os relatív páratartalom mellett is használható 55°C-on, üzemi hőmérséklet-tartománya -20°C és +50°C között van, tárolási hőmérséklete pedig -40°C és +70°C között.
Schneider Electric Acti9 iTL - A9C30312 - 16A impulzusrelé, 2NO, 130VAC, 48VDC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iTL
Terméktípus: Impulzusrelé
Rövid név: iTL
Alkalmazás: Standard
Pólusok: 2P
Érintkezők: 2 NO
Villamos jellemzők
Névleges áram: 16 A
Hálózat típusa: AC
Vezérlőköri feszültség: 130 V AC 50/60 Hz vagy 48 V DC
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 250 V AC 50/60 Hz
Vezérlés típusa: Távvezérlés és kézi vezérlés, tekercsleválasztás
Vezérlőjel típusa: Impulzus
Kapcsolási gyakoriság: 5 kapcsolási művelet/perc, 100 kapcsolási művelet/nap
Impulzus időtartama: 50 ms...1 s
Távvezérlés típusa: Megvilágított nyomógomb 3 mA
Helyi jelzés: BE/KI jelzés
Elektromos élettartam: AC-21: 200000 ciklus, AC-22: 100000 ciklus
Mechanikai jellemzők
Szerelési mód: Rögzített
Szerelési alap: DIN sín
Szélesség modulban: 2 (9 mm-es)
Magasság: 84 mm
Szélesség: 18 mm
Mélység: 60 mm
Csatlakozások
Vezérlőkör: Alagút típusú sorkapcsok, 1 kábel 0,5-4 mm² merev, 1 kábel 0,5-4 mm² merev érvéghüvellyel, 1 kábel 1-4 mm² rugalmas, 1 kábel 1-4 mm² rugalmas érvéghüvellyel
Erősáramú kör: Alagút típusú sorkapcsok, 1 kábel 1,5-4 mm² merev, 1 kábel 1,5-4 mm² merev érvéghüvellyel, 1 kábel 1,5-4 mm² rugalmas, 1 kábel 1,5-4 mm² rugalmas érvéghüvellyel
Vezeték csupaszolási hossza: 11 mm
Meghúzási nyomaték: 1 N.m
Környezeti jellemzők
Szabványok: EN 669-1, EN 669-2-2
Tanúsítványok: GOST
Minőségi címkék: NF, VDE, CEBEC, KEMA, IMQ
Zajszint: 60 dB
IP védettség: IP20 nyitott állapotban (IEC 60529 szerint), IP40 tokozásban (IEC 60529 szerint)
Szennyezettségi fok: 3
Tropikalizáció: 2
Relatív páratartalom: 95% 55°C-on
Üzemi hőmérséklet: -20...50°C
Tárolási hőmérséklet: -40...70°C
