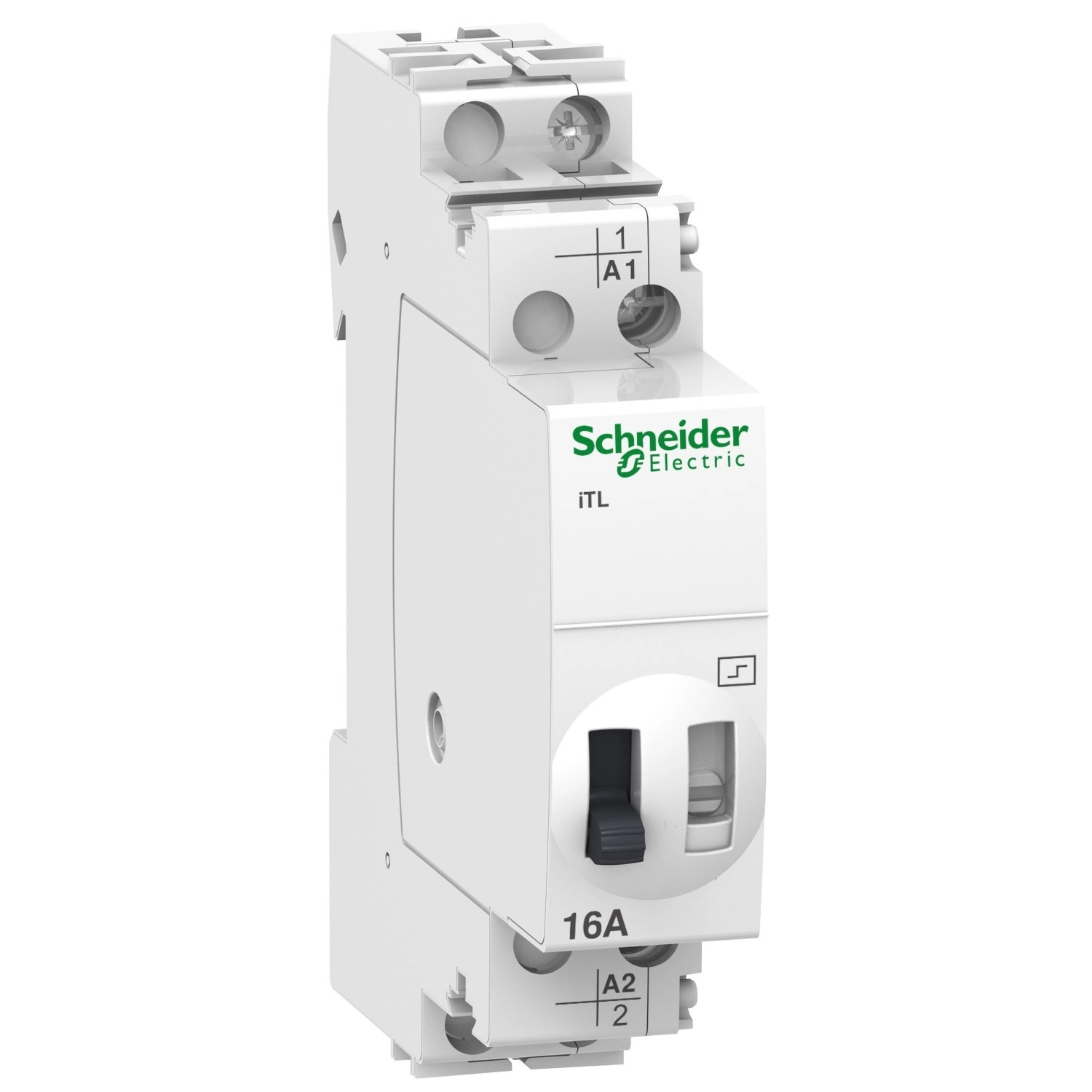

A Schneider Electric Acti9 iTL A9C30311 impulzusrelé egy professzionális minőségű elektromos kapcsolóeszköz, amely elsősorban villamos rendszerek távvezérléséhez és automatizálásához kínál megbízható megoldást. Ez az 1 pólusú (1P), 1 normál nyitott (1NO) érintkezővel rendelkező impulzusrelé rendkívüli rugalmasságot biztosít különböző alkalmazási területeken, legyen szó lakossági, kereskedelmi vagy ipari felhasználásról. 16 amperes névleges áramával ideális választás világítási rendszerek, motorok és egyéb elektromos berendezések kapcsolásához.
Az A9C30311 modell különlegessége a kettős vezérlési lehetőség: működtethető távolról, impulzusos nyomógombok segítségével, illetve manuálisan is. A készülék tekercsét 130 V AC 50/60 Hz vagy 48 V DC feszültségszinttel lehet vezérelni, ami sokoldalú alkalmazhatóságot biztosít különböző elektromos rendszerekben. A vezérlőjel típusa impulzus, a vezérlési impulzus hossza 50 ms és 1 s között változhat. A távvezérléshez világítós nyomógombok is használhatók, amelyek áramfelvétele mindössze 3 mA.
A Schneider Electric Acti9 iTL A9C30311 impulzusrelé kompakt kialakítással rendelkezik, szélessége mindössze 18 mm (2 modul széles), magassága 84 mm, mélysége pedig 60 mm. Szabványos DIN-sínre szerelhető, ami megkönnyíti a telepítést kapcsolószekrényekbe. A készülék rendelkezik BE/KI állapotjelzéssel, így mindig egyértelműen látható az aktuális kapcsolási állapot. A termék kiemelkedő elektromos élettartammal büszkélkedhet: AC-21 kategóriában 200 000, AC-22 kategóriában pedig 100 000 kapcsolási ciklust garantál a gyártó. A maximális kapcsolási gyakoriság percenként 5 művelet, naponta pedig 100 kapcsolási művelet.
A csatlakozások tekintetében az A9C30311 modell alagút típusú sorkapcsokkal van felszerelve mind a vezérlő-, mind a teljesítményáramkör számára. A vezérlőáramkör esetében 0,5-4 mm² merev vagy 1-4 mm² rugalmas vezetékek csatlakoztathatók, míg a teljesítményáramkörnél 1,5-4 mm² keresztmetszetű vezetékek használhatók. A kábelcsupaszítási hossz 11 mm, a csatlakozók meghúzási nyomatéka pedig 1 N.m. A készülék kompatibilis számos Acti9 termékkel, köztük az iATEt, iATLc, iATLc+s, iATLm, iATLs, iETL iTL 16 és iATLc+c modellekkel. Az eszköz IP20 védettségű nyitott állapotban, beépítve pedig IP40 védettséget biztosít az IEC 60529 szabvány szerint. Üzemi hőmérséklet-tartománya -20°C és +50°C között van, tárolási hőmérséklete pedig -40°C és +70°C között lehet. A készülék zajszintje működés közben 60 dB. Az A9C30311 impulzusrelé megfelel az EN 669-1 és EN 669-2-2 szabványoknak, valamint rendelkezik számos minőségi tanúsítvánnyal, köztük KEMA, VDE, IMQ, CEBEC, NF és GOST tanúsítványokkal.
Schneider Electric Acti9 iTL - A9C30311 - 16A impulzusrelé, 1NO, 130VAC, 48VDC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Termék megnevezése: Acti9 iTL
Termék típusa: Impulzusrelé
Rövid terméknév: iTL
Alkalmazás: Standard
Pólusok száma: 1P
Érintkező összetétel: 1 NO
Névleges áram: 16 A
Hálózat típusa: AC
Vezérlőáramkör feszültség: 130 V AC 50/60 Hz, 48 V DC
Kiegészítő információk
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 250 V AC 50/60 Hz
Vezérlés típusa: Távvezérlés és kézi vezérlés, tekercs leválasztás
Vezérlőjel típusa: Impulzus
Kapcsolási gyakoriság: 5 kapcsolási művelet/perc, 100 kapcsolási művelet/nap
Impulzus időtartam: 50 ms...1 s
Távvezérlés típusa: Világítós nyomógomb 3 mA
Helyi jelzés: BE/KI jelzés
Szerelési mód: Rögzített
Szerelési tartó: DIN sín
Modul szélesség: 2 (9 mm-es egység)
Magasság: 84 mm
Szélesség: 18 mm
Mélység: 60 mm
Elektromos élettartam: AC-21: 200000 ciklus, AC-22: 100000 ciklus
Csatlakozások
Csatlakozó típus: Vezérlőáramkör: alagút típusú sorkapcsok 0,5...4 mm² merev/rugalmas vezetékekhez
Teljesítményáramkör: alagút típusú sorkapcsok 1,5...4 mm² merev/rugalmas vezetékekhez
Vezeték csupaszítási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Környezeti paraméterek
Szabványok: EN 669-1, EN 669-2-2
Tanúsítványok: GOST, KEMA, VDE, IMQ, CEBEC, NF
Zajszint: 60 dB
IP védettség: IP20 (nyitott állapotban), IP40 (beépítve) az IEC 60529 szerint
Szennyezettségi fok: 3
Tropikalizálás: 2
Relatív páratartalom: 95% 55°C-on
Működési környezeti hőmérséklet: -20...50°C
Tárolási környezeti hőmérséklet: -40...70°C
