A Schneider Electric Acti9 iTL termékvonal A9C30215 cikkszámú impulzusreléje kompakt és sokoldalú megoldást kínál modern villamos kapcsolásokhoz. Ez a 2 pólusú, 16A-es váltórelé (1NO+1NC konfigurációval) ideális választás olyan alkalmazásokhoz, ahol távoli kapcsolás és manuális vezérlés egyaránt szükséges. A 24V DC vagy 48V AC 50/60Hz vezérlőfeszültség rugalmas beépítési lehetőségeket biztosít különböző villamos rendszerekbe.
Az Acti9 iTLi relé legnagyobb előnye a távoli és kézi működtetés kombinációja. Az impulzusvezérlésnek köszönhetően világító nyomógombbal is működtethető (3 mA), ami 50 ms és 1 s közötti impulzusidővel dolgozik. A be/ki állapotjelzés segíti a gyors hibaelhárítást és rendszermonitorozást. A termék rögzítése DIN sínre történik, ahol mindössze 2 x 9 mm helyet foglal (18 mm szélesség), így ideális olyan alkalmazásokhoz, ahol a helytakarékosság fontos szempont.
A műszaki adatok között kiemelendő az AC hálózathoz való kompatibilitás, a 250V AC 50/60Hz névleges üzemi feszültség, valamint az 5 kapcsolás/perc, illetve 100 kapcsolás/nap maximális kapcsolási gyakoriság. A túlnyomórészt alagút típusú csatlakozókkal ellátott készülék flexibilis csatlakoztatási lehetőségeket kínál: mind a vezérlőkörön, mind a teljesítménykörön különböző kábeltípusokhoz használható (merev, sodort, érvéghüvelyes kivitelben is, 0,5-4 mm² keresztmetszettel). A vezeték csupaszítási hossz 11 mm, a javasolt meghúzási nyomaték pedig 1 Nm.
A termék megbízhatóságát bizonyítja a figyelemre méltó elektromos élettartam: AC-21 kapcsolási üzemmódban 200000 ciklus, AC-22 esetén pedig 100000 ciklus. A szabványoknak való megfelelés (EN 669-2-2, EN 669-1) és a számos minőségi tanúsítvány (KEMA, IMQ, NF, VDE, CEBEC) garantálja a biztonságos üzemeltetést. A készülék védettsége IP20 (nyitott állapotban), illetve IP40 (zárt állapotban), szennyezettségi foka 3, a trópusi körülményekre vonatkozó besorolása pedig 2. Szélsőséges körülmények között is megbízhatóan működik: -20°C és +50°C közötti üzemi hőmérséklettartománnyal és akár 95%-os relatív páratartalom mellett is (55°C-on).

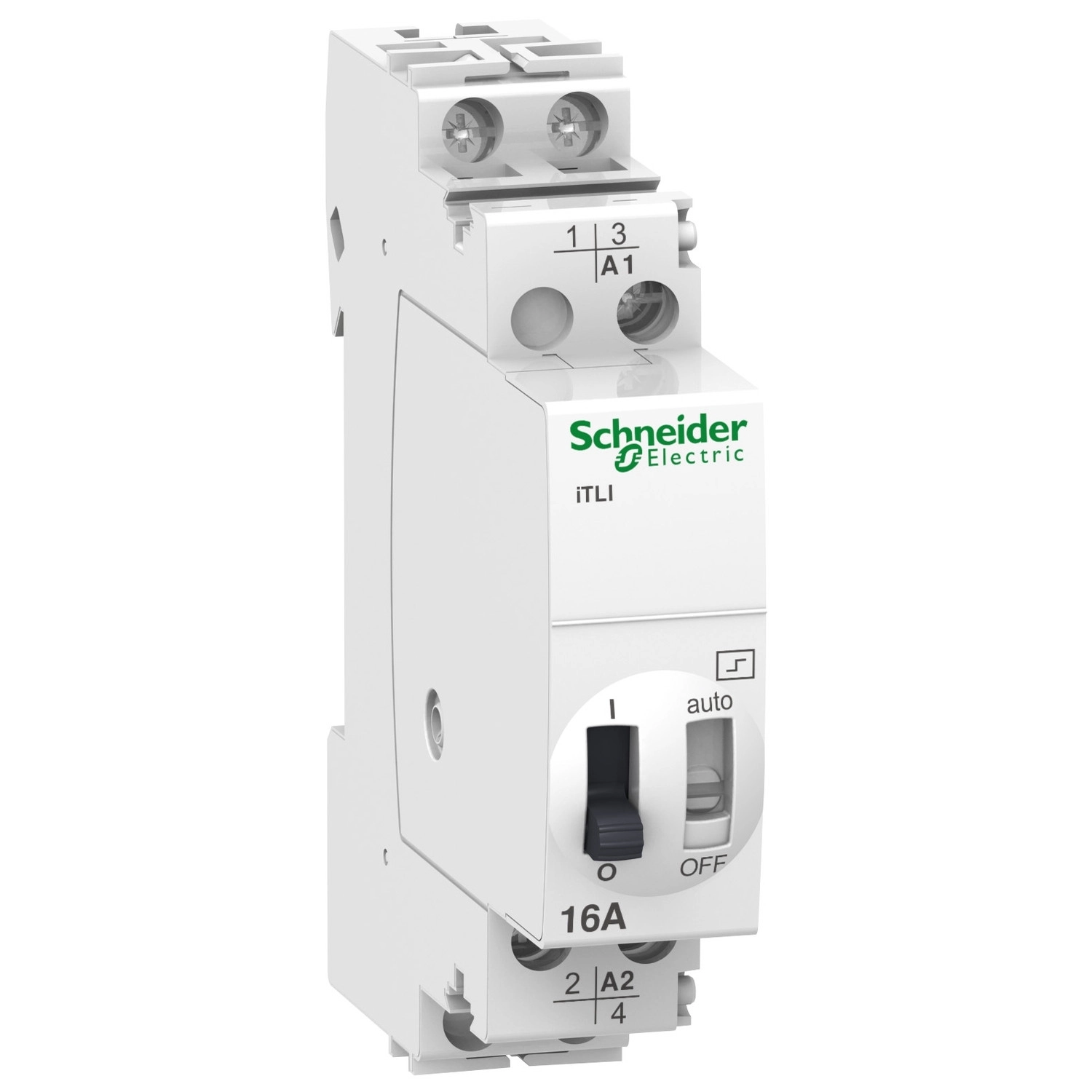

Schneider Electric Acti 9 iTL - A9C30215 - 16A impulzusrelé, 1NO 1NC, 48VAC, 24VDC műszaki adatok
Főbb tulajdonságok
Termékcsalád: Acti9
Terméknév: Acti9 iTL
Termék típus: Impulzusrelé
Eszköz rövid neve: iTLi
Eszköz alkalmazás: Váltórelé
Pólusok: 2P
Érintkező összetétel: 1 NO + 1 NC
Névleges áram: 16 A
Hálózat típus: AC
Vezérlőáramköri feszültség: 48 V AC 50/60 Hz, 24 V DC
Kiegészítő információk
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 250 V AC 50/60 Hz
Vezérlés típus: Tekercs leválasztás, Távoli és kézi vezérlés
Vezérlőjel típus: Impulzus
Kapcsolási frekvencia: 5 kapcsolás/perc, 100 kapcsolás/nap
Impulzus időtartam: 50 ms...1 s
Távvezérlés típus: Világító nyomógomb 3 mA
Helyi jelzés: BE/KI jelzés
Szerelési mód: Rögzített
Szerelési tartó: DIN sín
9 mm-es osztás: 2
Magasság: 84 mm
Szélesség: 18 mm
Mélység: 60 mm
Elektromos élettartam: AC-21: 200000 ciklus, AC-22: 100000 ciklus
Csatlakozások - csatlakozók
Vezérlőáramkör: alagút típusú csatlakozó 1 kábel(ek) 0,5…4 mm² merev
Vezérlőáramkör: alagút típusú csatlakozó 1 kábel(ek) 0,5…4 mm² merev kábelvéggel
Vezérlőáramkör: alagút típusú csatlakozó 1 kábel(ek) 1…4 mm² rugalmas
Vezérlőáramkör: alagút típusú csatlakozó 1 kábel(ek) 1…4 mm² rugalmas érvéghüvellyel
Teljesítmény áramkör: alagút típusú csatlakozó 1 kábel(ek) 1,5…4 mm² merev
Teljesítmény áramkör: alagút típusú csatlakozó 1 kábel(ek) 1,5…4 mm² merev kábelvéggel
Teljesítmény áramkör: alagút típusú csatlakozó 1 kábel(ek) 1,5…4 mm² rugalmas
Teljesítmény áramkör: alagút típusú csatlakozó 1 kábel(ek) 1,5…4 mm² rugalmas érvéghüvellyel
Huzalcsupaszítási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Környezeti adatok
Szabványok: EN 669-2-2, EN 669-1
Termék tanúsítványok: CCC, GOST
Minőségi címkék: KEMA, IMQ, NF, VDE, CEBEC
Zajszint: 60 dB
IP védettségi fokozat: IP20 IEC 60529 szerint (nyitáskor), IP40 IEC 60529 szerint (burkolatban)
Szennyezettségi fok: 3
Trópusi körülményekre vonatkozó besorolás: 2
Relatív páratartalom: 95 % 55 °C-on
Környezeti üzemi hőmérséklet: -20…50 °C
Környezeti tárolási hőmérséklet: -40…70 °C
