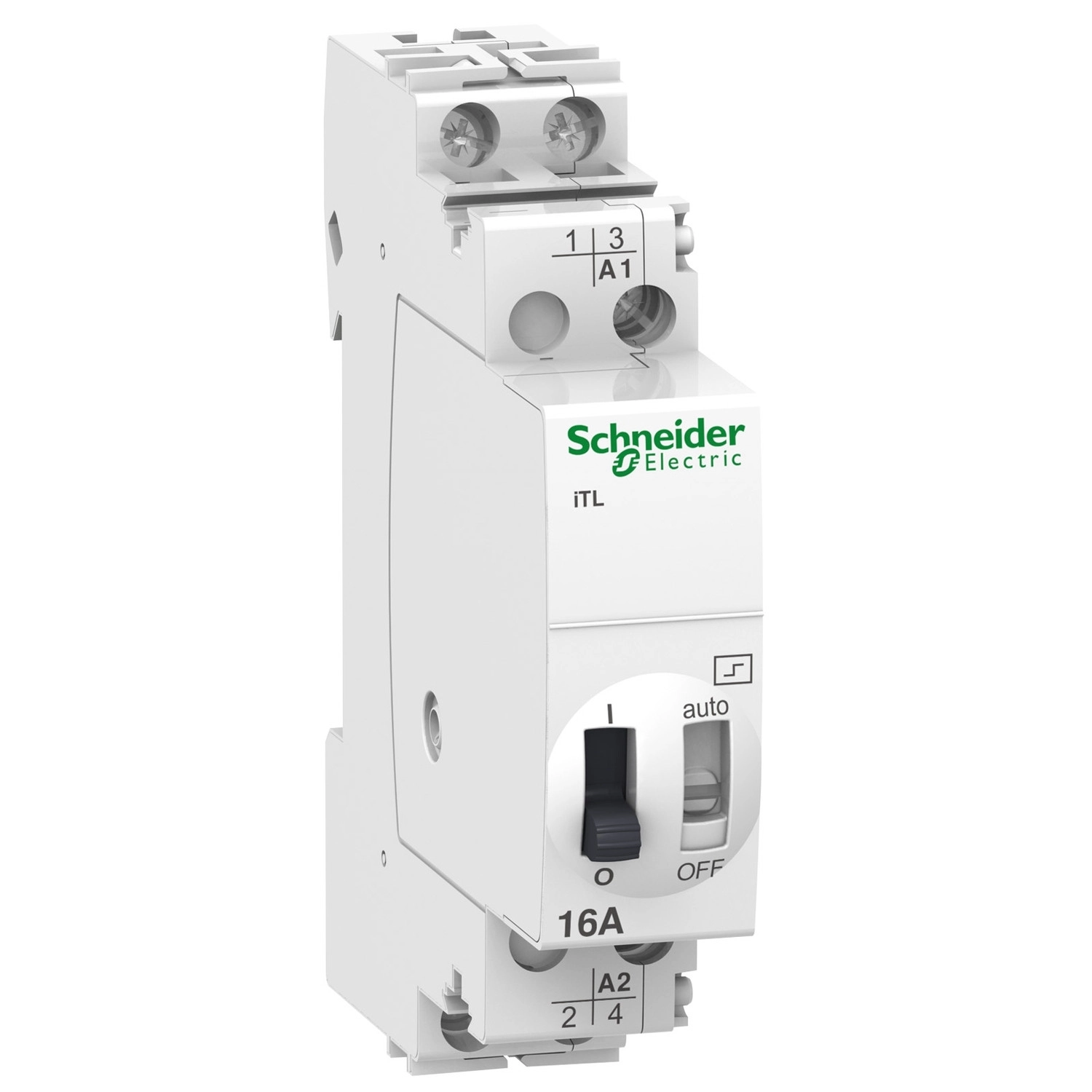

A Schneider Electric Acti9 iTL impulzusrelé (A9C30212) a modern villanyszerelési rendszerek nélkülözhetetlen komponense, amely különösen alkalmas távirányítással működtetett világítási és egyéb áramkörök vezérléséhez. Ez a 2P 2NO kontaktusokkal rendelkező, 16A névleges áramerősségű impulzusrelé ideális választás mind lakossági, mind kereskedelmi és ipari alkalmazásokhoz, ahol távoli kapcsolás szükséges.
A termék a Schneider Electric Acti9 termékcsaládjának tagja, amely a világ egyik vezető villamos kapcsolóberendezés sorozata. Az iTL impulzusrelé a kategória csúcsminőségét képviseli, megbízhatósága és tartóssága kiemelkedő. A 24 VDC és 48 VAC 50/60 Hz vezérlőáramköri feszültséggel működő relé kompatibilis a legtöbb modern vezérlőrendszerrel, így rugalmas beépítési lehetőségeket biztosít.
A termék műszaki jellemzői kiemelkedőek: 250 V AC 50/60 Hz névleges működési feszültség, távirányítási és kézi vezérlési lehetőség, tekercs lekapcsolás funkcióval. Az impulzusrelé akár napi 100 kapcsolási műveletet, percenként 5 kapcsolási műveletet is elvégezhet, ami intenzív használatot tesz lehetővé. Az impulzus időtartama 50 ms és 1 s között állítható be. A távvezérléshez 3 mA-es világító nyomógomb használható, a helyi állapotjelzés pedig ON/OFF kijelzéssel történik. A szerelést megkönnyíti a DIN-sínes rögzítési mód, mindössze 2x9 mm-es szélességigénnyel. Az eszköz méretei: 84 mm magasság, 18 mm szélesség és 60 mm mélység.
A Schneider Electric A9C30212 impulzusrelé kiemelkedő elektromos élettartamot biztosít: AC-21 kategóriában 200000 ciklust, AC-22 kategóriában 100000 ciklust teljesít. A csatlakoztatás alagút típusú sorkapcsokkal történik, mind a vezérlőáramkörhöz, mind a teljesítményáramkörhöz. A vezérlőáramkörhöz 0,5-4 mm² merev vagy rugalmas vezeték csatlakoztatható, míg a teljesítményáramkörhöz 1,5-4 mm² keresztmetszetű vezetékek használhatók. A vezetékcsupaszítási hossz 11 mm, a meghúzási nyomaték pedig 1 N.m. Kompatibilis a teljes Acti9 termékcsalád számos elemével, beleértve az iATEt, iATLc, iATLc+s, iATLm, iATLs, iETL iTL 16 és iATLc+c eszközöket is.
Schneider Electric Acti9 iTL - A9C30212 - 16A impulzusrelé műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iTL
Termék típus: Impulzusrelé
Eszköz rövid neve: iTL
Eszköz alkalmazása: Standard
Pólusok: 2P
Pólusok kontaktus összetétele: 2 NO
Névleges áram: 16 A
Hálózat típusa: AC
Vezérlőáramkör feszültsége: 48 V AC 50/60 Hz, 24 V DC
Kiegészítő jellemzők
Hálózati frekvencia: 50/60 Hz
Névleges működési feszültség: 250 V AC 50/60 Hz
Vezérlési típus: Távirányítás és kézi vezérlés, tekercs lekapcsolás
Vezérlőjel típusa: Impulzus
Kapcsolási gyakoriság: 100 kapcsolási művelet/nap, 5 kapcsolási művelet/perc
Impulzus időtartam: 50 ms...1 s
Távvezérlés típusa: Világító nyomógomb 3 mA
Helyi jelzés: ON/OFF kijelzés
Szerelési mód: Fix
Szerelési alap: DIN sín
9 mm-es osztás: 2
Magasság: 84 mm
Szélesség: 18 mm
Mélység: 60 mm
Elektromos élettartam: AC-21: 200000 ciklus, AC-22: 100000 ciklus
Csatlakozások - sorkapcsok
Vezeték csupaszítási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Környezeti feltételek
Szabványok: EN 669-1, EN 669-2-2
Termék tanúsítványok: GOST
Minőségi címkék: IMQ, VDE, NF, KEMA, CEBEC
Zajszint: 60 dB
IP védettségi fokozat: IP20 (nyitásnál), IP40 (burkolatban)
Szennyezési fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 95% 55 °C-on
Környezeti hőmérséklet üzemelés közben: -20...50 °C
Környezeti hőmérséklet tárolás esetén: -40...70 °C
