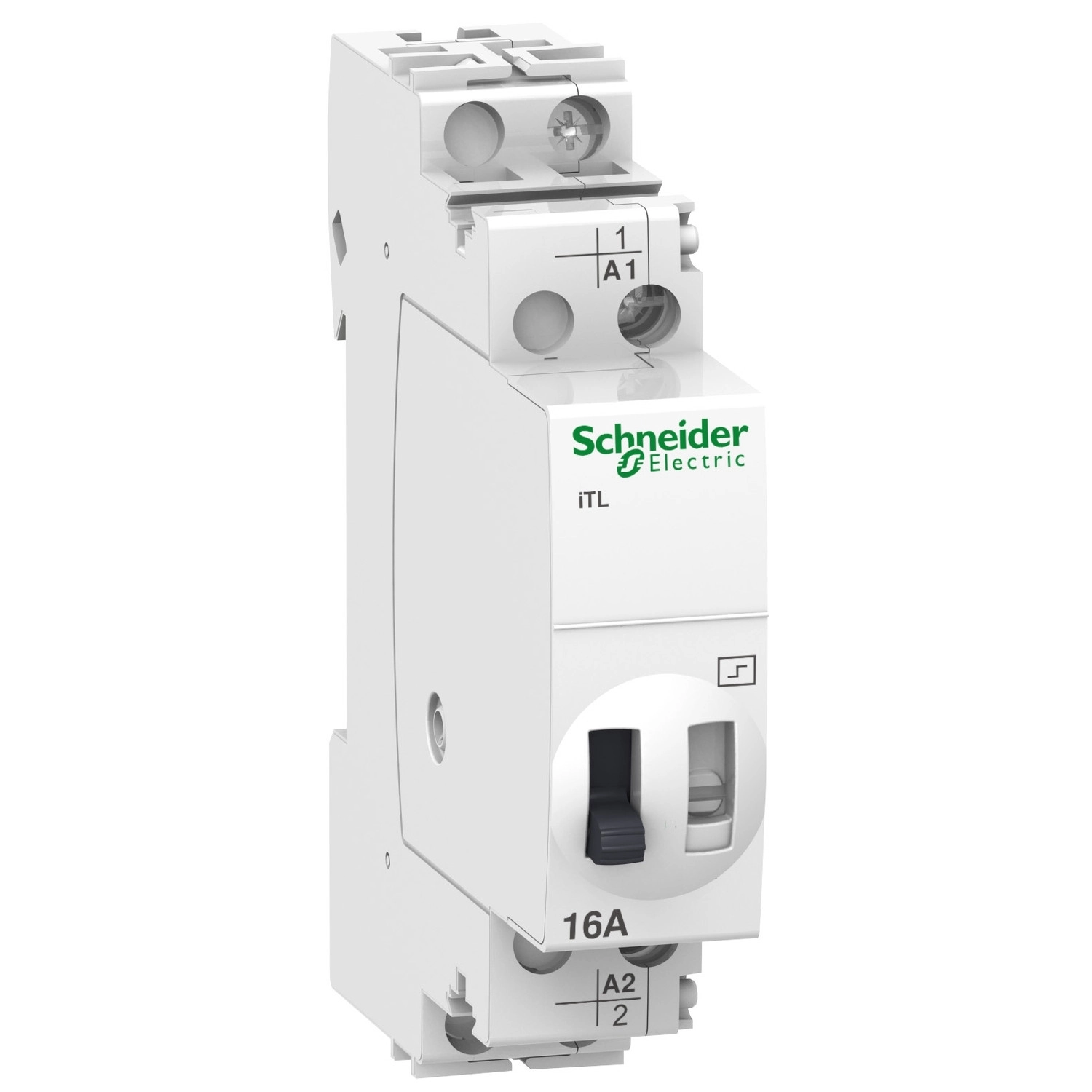

Az Acti9 iTL impulzusrelé az intelligens épületirányítási rendszerek és hagyományos villanykapcsolási megoldások ideális kiegészítője, amely lehetővé teszi a világítási és egyéb áramkörök távoli és helyi vezérlését. A Schneider Electric A9C30211 típusszámú impulzusrelé különösen hasznos olyan helyeken, ahol a világítás több pontból történő kapcsolása szükséges, például folyosókon, lépcsőházakban vagy nagyobb helyiségekben.
A termék műszaki kivitele kiváló, a Schneider Electric Acti9 termékcsalád részeként fejlett megbízhatóságot és tartósságot kínál. Az 1P kialakítású, 1NO kontaktussal rendelkező impulzusrelé 16A névleges áramerősséggel bír, amely elegendő a legtöbb világítási és egyéb háztartási alkalmazáshoz. A vezérlőáramkör feszültsége 48V AC 50/60 Hz vagy 24V DC lehet, így rugalmasan illeszkedik a különböző vezérlési környezetekhez. A 250V AC üzemi feszültség és az 50/60 Hz hálózati frekvencia kompatibilitás a legtöbb európai elektromos hálózathoz megfelelő működést biztosít.
Az A9C30211 impulzusrelé különleges tulajdonsága a kettős vezérlési mód: a tekercs megszakítás és a távoli és manuális vezérlés egyaránt lehetséges. A kapcsolási frekvencia percenként 5 kapcsolási művelet, naponta akár 100 kapcsolási művelet végrehajtására is alkalmas, így intenzív használat mellett is megbízható teljesítményt nyújt. Az impulzus időtartama 50 ms és 1 s között állítható, a távvezérléshez világító nyomógomb használható 3 mA áramfelvétellel. A helyi jelzés ON/OFF állapotjelzést biztosít, így mindig látható az aktuális kapcsolási állapot. A DIN sínre rögzíthető kivitel mindössze 2x9 mm helyet foglal (18 mm széles), ami kompakt méretével előnyt jelent a kapcsolószekrények tervezésénél. A 84 mm magas és 60 mm mély készülékház standard méretű, könnyen beépíthető.
A Schneider Electric Acti9 iTL A9C30211 impulzusrelé kiemelkedő elektromos élettartammal rendelkezik: AC-21 kategóriában 200000 ciklus, AC-22 kategóriában 100000 ciklus. A csatlakozások alagútszerű sorkapcsokkal vannak kialakítva, amelyek mind a vezérlő-, mind a teljesítményáramkörhöz 1,5-4 mm² keresztmetszetű merev vagy rugalmas vezetékek csatlakoztatását teszik lehetővé. A kábelvéggel vagy érvéghüvellyel ellátott vezetékek is csatlakoztathatók. A vezetékcsupaszítási hossz 11 mm, a meghúzási nyomaték 1 N.m. A termék kompatibilis a teljes Acti9 iATEt, iATLc, iATLc+s, iATLm, iATLs, iETL iTL 16 és iATLc+c termékcsaláddal, így rugalmasan integrálható a meglévő rendszerekbe. Az IP20 védettség (nyitott állapotban) és IP40 védettség (zárt állapotban) megfelelő biztonságot nyújt. A termék -20...50 °C környezeti hőmérsékleten üzemeltethető és -40...70 °C között tárolható, így szélsőséges körülmények között is alkalmazható.
Schneider Electric Acti9 iTL - A9C30211 - 16A impulzusrelé, 1NO, 48VAC, 24VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iTL
Terméktípus: Impulzusrelé
Rövid név: iTL
Alkalmazás: Standard
Pólusok: 1P
Kontaktus összetétel: 1 NO
Névleges áram: 16 A
Hálózat típusa: AC
Vezérlőáramkör feszültsége: 48 V AC 50/60 Hz, 24 V DC
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 250 V AC 50/60 Hz
Vezérlési típus: Tekercs megszakítás, Távoli és manuális vezérlés
Vezérlőjel típusa: Impulzus
Kapcsolási frekvencia: 5 kapcsolási művelet/perc, 100 kapcsolási művelet/nap
Impulzus időtartama: 50 ms...1 s
Távvezérlés típusa: Világító nyomógomb 3 mA
Helyi jelzés: ON/OFF jelzés
Rögzítési mód: Rögzített
Rögzítési alap: DIN sín
9 mm-es osztások: 2
Magasság: 84 mm
Szélesség: 18 mm
Mélység: 60 mm
Elektromos élettartam: AC-21: 200000 ciklus, AC-22: 100000 ciklus
Csatlakozások
Csatlakozás típusa: Alagút típusú sorkapcsok
Vezeték csupaszítási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Környezeti feltételek
Szabványok: EN 669-1, EN 669-2-2
Termékminősítések: GOST, CEBEC, KEMA, IMQ, NF, VDE
Zajszint: 60 dB
IP védettség: IP20 (nyitott állapotban), IP40 (zárt állapotban) IEC 60529 szerint
Szennyezettségi fok: 3
Trópusi kivitel: 2
Relatív páratartalom: 95 % 55 °C-on
Üzemi környezeti hőmérséklet: -20...50 °C
Tárolási környezeti hőmérséklet: -40...70 °C
