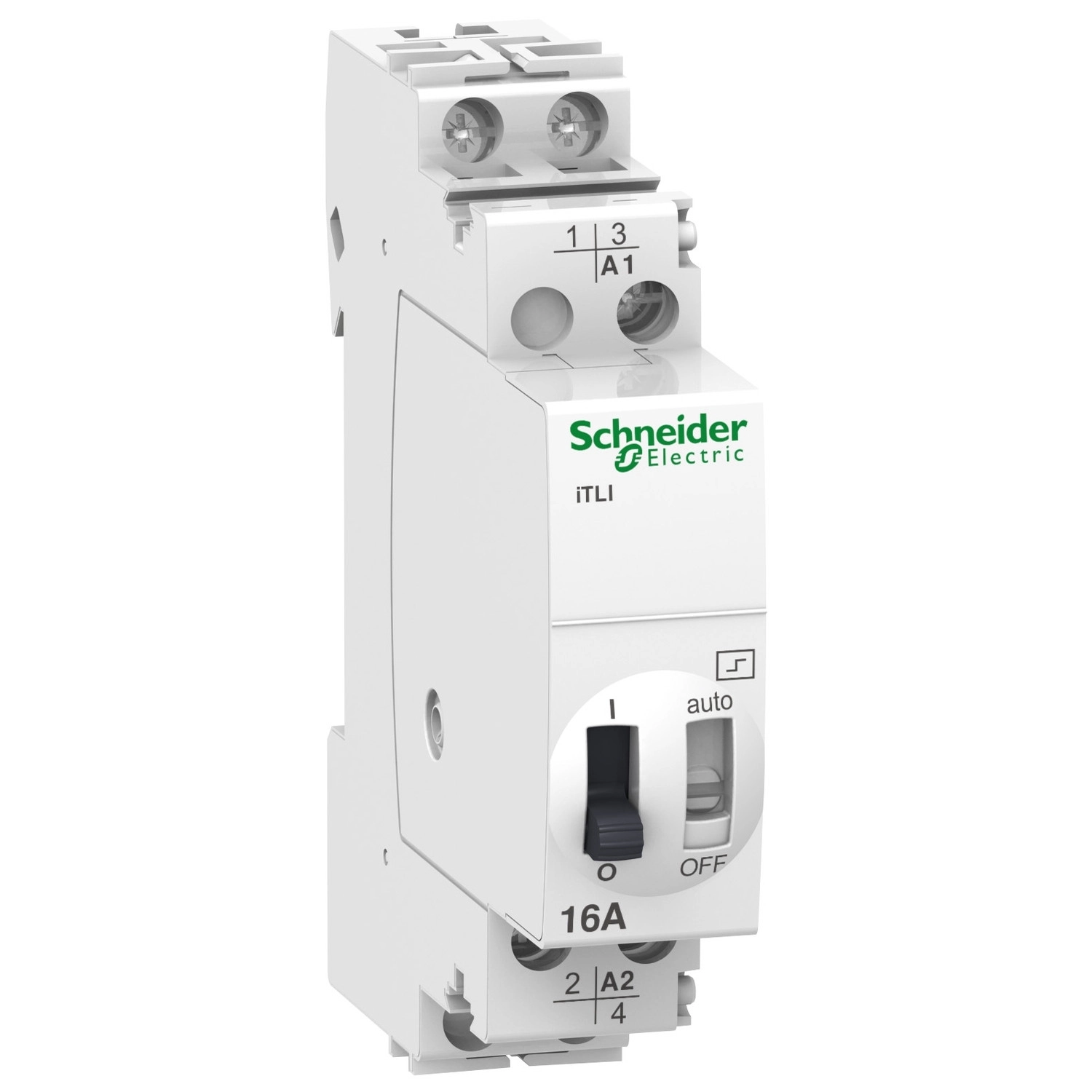

A Schneider Electric Acti 9 iTL sorozatú impulzusrelé (A9C30115) egy rendkívül megbízható és sokoldalú elektromos kapcsolóeszköz, amely ideális választás modern épületautomatizálási rendszerekhez és intelligens otthoni alkalmazásokhoz. Ez a kompakt és innovatív termék tökéletes megoldást kínál távoli kapcsolásra és változatos elektromos rendszerekhez.
A Schneider Electric Acti 9 iTLi impulzusrelé két pólusú (2P) kivitelben készül, 1NO+1NC (1 záró és 1 nyitó) érintkező-összeállítással, amely maximális rugalmasságot biztosít a kapcsolási műveletekhez. A 16A névleges áramerősség széles alkalmazási területet tesz lehetővé, a 250V AC 50/60 Hz névleges üzemi feszültség mellett. A relé vezérlőáramköre 24V AC 50/60 Hz vagy 12V DC feszültséggel működtethető, ami sokoldalú telepítési lehetőséget kínál különböző elektromos környezetekben.
Az Acti 9 iTLi impulzusrelé különlegessége, hogy mind távolról, mind manuálisan vezérelhető, továbbá tekercslecsatlakozással rendelkezik. A vezérlőjel típusa impulzusos, az impulzus időtartama 50 ms-tól 1 s-ig állítható. A távvezérlés 3 mA-es világító nyomógombbal történik, ami lehetővé teszi a kapcsolási állapot könnyű azonosítását. A készülék emellett be/ki állapotjelzővel is rendelkezik, amely mindig egyértelművé teszi az aktuális működési állapotot. A kapcsolási gyakoriság percenként 5 kapcsolási műveletet, naponta pedig akár 100 kapcsolási műveletet is lehetővé tesz, ami kielégíti a legtöbb alkalmazás igényeit. Az elektromos élettartam AC-21 esetén 200000 ciklus, AC-22 esetén 100000 ciklus, ami hosszú távú, megbízható működést garantál.
A Schneider Electric Acti 9 iTLi impulzusrelé rögzítése DIN sínre történik, szélessége mindössze 18 mm (2 modul széles, 9 mm-es osztásnál), magassága 84 mm, mélysége pedig 60 mm, így rendkívül helytakarékos megoldást jelent kapcsolószekrényekben. A termék szerelése és bekötése egyszerű: mind a vezérlő-, mind a teljesítményáramkör esetében alagút típusú csatlakozókkal rendelkezik, amelyek elfogadnak merev és rugalmas vezetékeket is, vezetékvéggel vagy anélkül. A huzalozás során a vezeték csupaszítási hossza 11 mm, a csatlakozók meghúzási nyomatéka pedig 1 N.m. A csatlakozókapcsok túlnyomórészt 0,5-4 mm² keresztmetszetű vezetékek fogadására alkalmasak a vezérlőkörben, illetve 1,5-4 mm² keresztmetszetű vezetékek fogadására a teljesítménykörben.
Schneider Electric Acti 9 iTL - A9C30115 - 16A impulzusrelé, 1NO 1NC, 24VAC, 12VDC műszaki adatok
Fő paraméterek
Termékcsalád: Acti9
Terméknév: Acti9 iTL
Termék típusa: Impulzusrelé
Készülék rövid neve: iTLi
Készülék alkalmazása: Átkapcsoló relé
Pólusok: 2P
Pólusérintkező összetétele: 1 NO + 1 NC
Névleges áramerősség: 16 A
Hálózati típus: AC
Vezérlőáramkör feszültsége: 24 V AC 50/60 Hz, 12 V DC
Kiegészítő információk
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 250 V AC 50/60 Hz
Vezérlés típusa: Távoli és manuális vezérlés, tekercslecsatlakozás
Vezérlőjel típusa: Impulzus
Kapcsolási gyakoriság: 5 kapcsolási művelet/perc, 100 kapcsolási művelet/nap
Impulzus időtartama: 50 ms...1 s
Távvezérlés típusa: Világító nyomógomb 3 mA
Helyi jelzés: BE/KI jelzés
Szerelési mód: Rögzített
Szerelési alap: DIN sín
9 mm-es osztás: 2
Magasság: 84 mm
Szélesség: 18 mm
Mélység: 60 mm
Elektromos élettartam: AC-21: 200000 ciklus, AC-22: 100000 ciklus
Csatlakozások - kapcsok
Vezeték csupaszítási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Környezet
Szabványok: EN 669-2-2, EN 669-1
Termék tanúsítványok: GOST, CCC
Minőségi címkék: CEBEC, NF, IMQ, VDE, KEMA
Zajszint: 60 dB
IP védettségi fokozat: IP20 (nyitáskor), IP40 (burkolatban)
Szennyezési fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 95% 55 °C-on
Környezeti hőmérséklet üzemelés közben: -20...50 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
