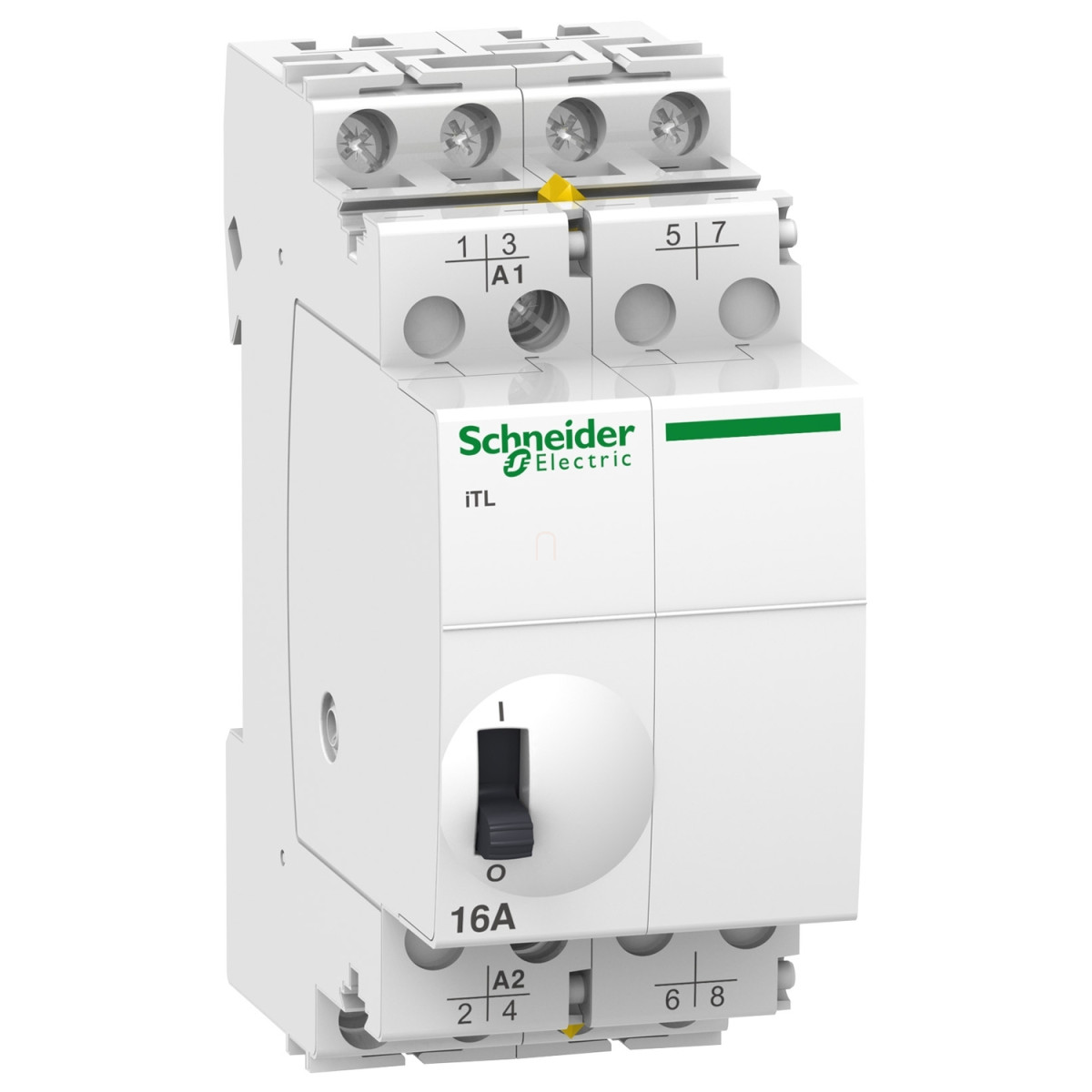

Az A9C30114 cikkszámú Schneider Electric Acti 9 iTL impulzusrelé egy sokoldalú és megbízható kapcsolóeszköz, amely tökéletes választás mind lakossági, mind ipari alkalmazásokhoz. Ez a 4P (négy pólusú) impulzusrelé 4 NO (normál nyitott) érintkezővel rendelkezik, amelyek 16A névleges áramerősségre vannak méretezve, így kiválóan alkalmas világítási és más elektromos berendezések távvezérlésére.
A termék különlegessége a kettős vezérlési lehetőség: távvezérléssel és kézi kapcsolással egyaránt működtethető. A vezérlőáramkör 24V AC 50/60 Hz vagy 12V DC feszültséggel működtethető, ami rendkívüli rugalmasságot biztosít a telepítés során. Az impulzusrelé a nevéhez méltóan impulzusos vezérlőjellel aktiválható, ahol az impulzus időtartama 50 ms és 1 s közötti lehet. A távvezérléshez 3 mA-es megvilágított nyomógombok használhatók, ami fokozza a felhasználói élményt és a kezelés kényelmét.
A Schneider Electric Acti9 iTL impulzusrelé műszaki adatai lenyűgözőek: 415V AC 50/60 Hz névleges üzemi feszültség, 100 kapcsolási művelet naponta és maximum 5 kapcsolási művelet percenként. A készülék ON/OFF jelzéssel rendelkezik, így mindig látható az aktuális állapota. A szerelés egyszerű: DIN sínre rögzíthető, és mindössze 4 darab 9 mm-es egységnyi helyet foglal el. Méretei kompaktak: 84 mm magas, 36 mm széles és 60 mm mély, így a legkisebb elosztószekrényekbe is könnyen beépíthető.
Az eszköz csatlakoztatása alagút típusú sorkapcsokon keresztül történik, amelyek rugalmas bekötési lehetőségeket biztosítanak mind a vezérlő-, mind a teljesítménykörök számára. A vezérlőáramkörhöz 0,5-4 mm² merev vagy 1-4 mm² rugalmas vezetékek csatlakoztathatók, míg a teljesítményáramkörhöz 1,5-4 mm² keresztmetszetű vezetékek használhatók. A vezeték csupaszítási hossza 11 mm, a meghúzási nyomaték pedig 1 N.m. Az A9C30114 kompatibilis számos Acti9 termékkel, beleértve az iATEt, iATLc, iATLc+s, iATLm, iATLs, iETL iTL 16 és iATLc+c modelleket is.
Működési környezetét tekintve a termék -20°C és +50°C közötti hőmérsékleten üzemeltethető, tárolható pedig -40°C és +70°C között. Nedvességtűrése kiemelkedő: 95% relatív páratartalomig használható 55°C-on. Az impulzusrelé IP20 védettséget biztosít nyitott állapotban és IP40-et burkolatban elhelyezve. A készülék megfelel az EN 669-1 és EN 669-2-2 szabványoknak, számos minőségi tanúsítvánnyal rendelkezik (GOST, CCC, CEBEC, IMQ, NF, KEMA, VDE), és kiemelkedő, AC-21 üzemmódban 200000, AC-22 üzemmódban 100000 kapcsolási ciklust garantáló elektromos élettartammal büszkélkedhet.
Schneider Electric Acti9 iTL - A9C30114 - 16A impulzusrelé, 4NO, 24VAC, 12VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iTL
Termék típusa: Impulzusrelé
Rövid terméknév: iTL
Alkalmazás: Standard
Pólusok száma: 4P
Érintkezők kialakítása: 4 NO (záró)
Névleges áram: 16 A
Hálózat típusa: AC
Vezérlőfeszültség: 24 V AC 50/60 Hz vagy 12 V DC
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 415 V AC 50/60 Hz
Vezérlési mód: Táv- és kézi vezérlés
Vezérlőjel típusa: Impulzusos
Kapcsolási gyakoriság: 100 kapcsolás/nap, 5 kapcsolás/perc
Impulzus időtartama: 50 ms...1 s
Távvezérlés típusa: Megvilágított nyomógomb 3 mA
Helyi jelzés: ON/OFF kijelzés
Szerelési mód: Rögzített
Szerelési alap: DIN-sín
9 mm-es egységek: 4
Méretek: 84 mm (magasság) × 36 mm (szélesség) × 60 mm (mélység)
Elektromos élettartam: AC-21: 200000 ciklus, AC-22: 100000 ciklus
Csatlakozások
Csatlakozások típusa: Alagút típusú sorkapcsok
Vezeték csupaszítási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Környezeti feltételek
Szabványok: EN 669-1, EN 669-2-2
Termék tanúsítványok: GOST, CCC, CEBEC, IMQ, NF, KEMA, VDE
Zajszint: 60 dB
IP védettség: IP20 (nyitott állapotban), IP40 (burkolatban)
Szennyezettségi fokozat: 3
Trópusi klíma elleni védelem: 2
Relatív páratartalom: 95% 55°C-on
Üzemi hőmérséklet: -20...50°C
Tárolási hőmérséklet: -40...70°C
