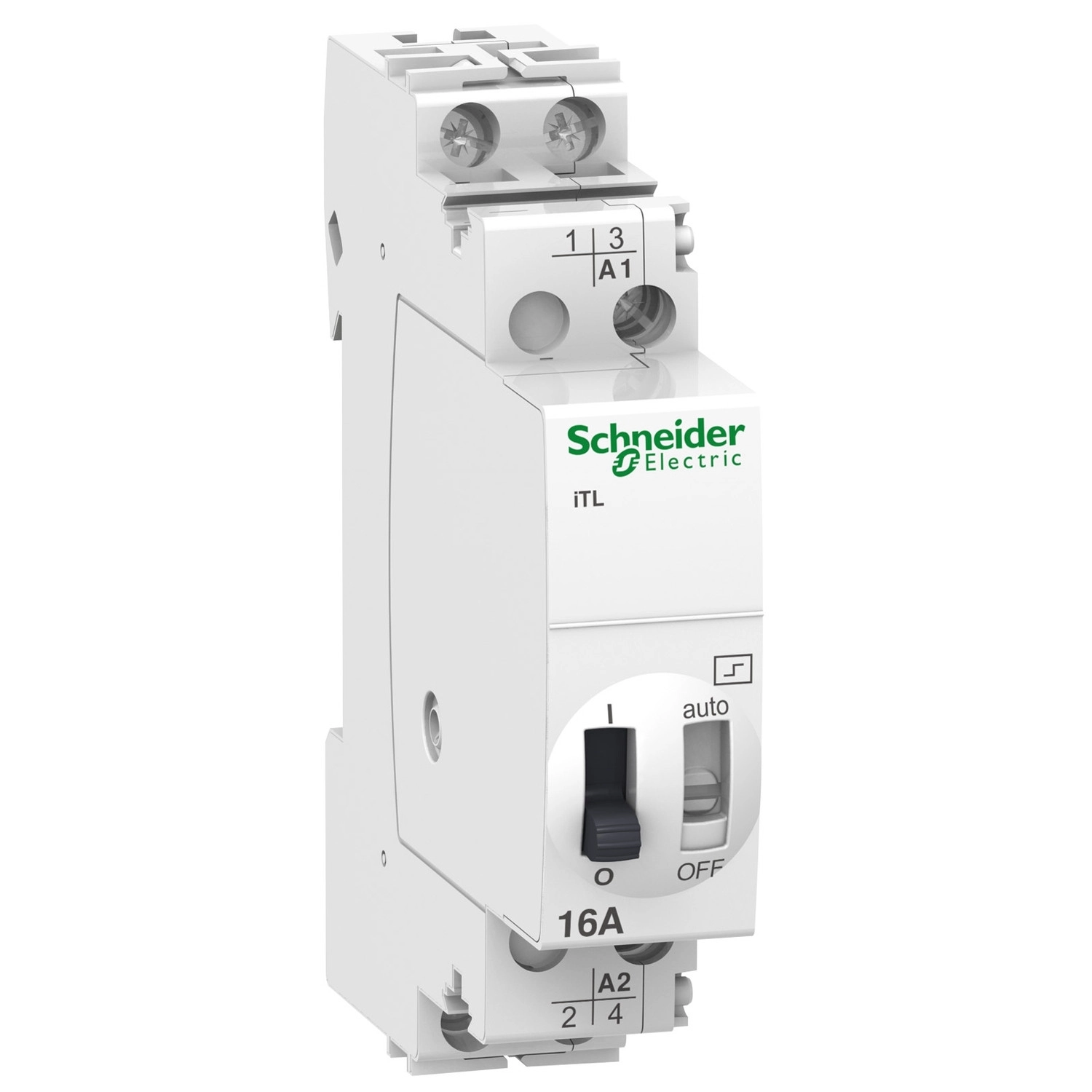

A Schneider Electric Acti9 iTL termékcsaládhoz tartozó A9C30112 cikkszámú impulzusrelé egy modern, könnyen telepíthető és megbízható elektromos kapcsolóeszköz, amely ideális megoldást kínál különböző világítási és egyéb elektromos rendszerek távvezérléséhez. Ez a 16A névleges áramerősségű, kétpólusú (2P) modell két záró érintkezővel (2NO) rendelkezik, és 12V DC, valamint 24V AC 50/60Hz vezérlőfeszültséggel működtethető.
Az Acti9 iTL impulzusrelé elsődleges funkciója, hogy nyomógombokkal történő rövid impulzusokkal vezérelhető, így ideális folyosók, lépcsőházak, raktárak, ipari csarnokok vagy akár lakások világításának kapcsolására. A távvezérlési lehetőség mellett manuális vezérlést is biztosít, és a beépített ON/OFF jelzés mindig egyértelmű visszajelzést ad az aktuális állapotról. A világító nyomógombbal való működtetés (3 mA) lehetővé teszi, hogy a sötétben is könnyen megtalálható legyen a kapcsoló.
A műszaki paramétereket tekintve, az A9C30112 modell 250V AC 50/60Hz üzemi feszültségen működik, a kapcsolási frekvencia pedig akár 5 kapcsolási művelet/perc, illetve 100 kapcsolási művelet/nap lehet. Az impulzus időtartama 50 ms és 1 s között változhat. Az eszköz elektromos élettartama AC-21 üzemmódban 200.000 ciklus, AC-22 üzemmódban pedig 100.000 ciklus. A DIN sínre rögzíthető eszköz méretei: 84 mm magasság, 18 mm szélesség (2 modul széles) és 60 mm mélység.
A csatlakoztatás rugalmasan megoldható, mind a vezérlőkör, mind a teljesítménykör esetében alagút típusú sorkapocshoz történik. A vezérlőkör esetében 0,5-4 mm² merev, vagy 1-4 mm² rugalmas vezetékek használhatók, míg a teljesítménykör 1,5-4 mm² keresztmetszetű vezetékekkel szerelhető. A vezeték csupaszolási hossza 11 mm, a meghúzási nyomaték pedig 1 Nm. A relé IP20 védettséggel rendelkezik nyitott állapotban, illetve IP40 védettséggel, ha burkolatban van elhelyezve. Az üzemi hőmérséklet-tartomány -20°C és +50°C között van, míg tárolásra -40°C és +70°C közötti környezeti hőmérséklet ajánlott. Az eszköz 95%-os relatív páratartalom mellett is megbízhatóan működik 55°C-on, és 3-as szennyezettségi fokkal, valamint 2-es trópusállósági fokkal rendelkezik. A működése során 60 dB zajszintet produkál, ami figyelembe veendő az elhelyezéskor.
Schneider Electric Acti9 iTL - A9C30112 - 16A impulzusrelé műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Termék neve: Acti9 iTL
Termék típusa: Impulzusrelé
Rövid neve: iTL
Alkalmazás: Standard
Pólusok: 2P
Érintkező összetétel: 2 NO (záró)
Névleges áram: 16 A
Hálózat típusa: AC
Vezérlőáramkör feszültsége: 24 V AC 50/60 Hz, 12 V DC
Kiegészítő jellemzők
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 250 V AC 50/60 Hz
Vezérlés típusa: Távvezérlés és kézi vezérlés, tekercskikapcsolás
Vezérlőjel típusa: Impulzus
Kapcsolási gyakoriság: 5 kapcsolási művelet/perc, 100 kapcsolási művelet/nap
Impulzus időtartama: 50 ms...1 s
Távvezérlés típusa: Világító nyomógomb 3 mA
Helyi jelzés: ON/OFF jelzés
Szerelési mód: Rögzített
Szerelési felület: DIN sín
Modulszélesség: 2 (9 mm-es osztás)
Magasság: 84 mm
Szélesség: 18 mm
Mélység: 60 mm
Elektromos élettartam: AC-21: 200000 ciklus, AC-22: 100000 ciklus
Csatlakozások - sorkapcsok
Vezérlőáramkör: Alagút típusú sorkapcsok
- 1 kábel(ek) 0,5…4 mm² merev
- 1 kábel(ek) 0,5…4 mm² merev kábelvéggel
- 1 kábel(ek) 1…4 mm² rugalmas
- 1 kábel(ek) 1…4 mm² rugalmas érvéghüvellyel
Teljesítmény áramkör: Alagút típusú sorkapcsok
- 1 kábel(ek) 1,5…4 mm² merev
- 1 kábel(ek) 1,5…4 mm² merev kábelvéggel
- 1 kábel(ek) 1,5…4 mm² rugalmas
- 1 kábel(ek) 1,5…4 mm² rugalmas érvéghüvellyel
Vezeték csupaszolási hossza: 11 mm
Meghúzási nyomaték: 1 N.m
Környezeti feltételek
Szabványok: EN 669-2-2, EN 669-1
Zajszint: 60 dB
IP védettség: IP20 (IEC 60529 szerint nyitáskor), IP40 (IEC 60529 szerint burkolatban)
Szennyezettségi fok: 3
Trópusállósági fok: 2
Relatív páratartalom: 95 % 55 °C-on
Környezeti hőmérséklet működés közben: -20…50 °C
Környezeti hőmérséklet tároláskor: -40…70 °C
