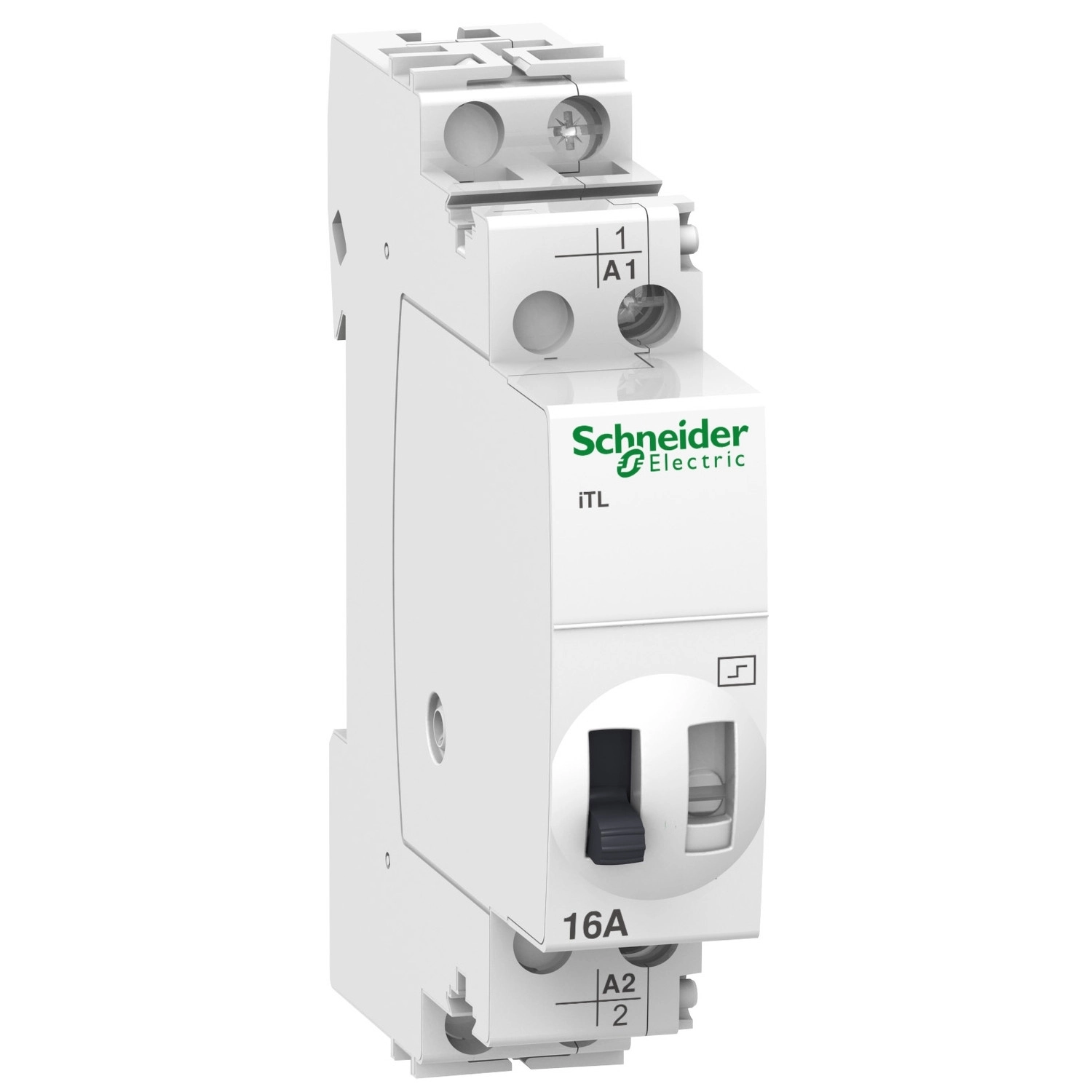

A Schneider Electric Acti9 iTL impulzusrelé (A9C30111) egy kiváló minőségű elektromos kapcsolóeszköz, amely ideális megoldást kínál a világítás és egyéb elektromos berendezések távoli vezérléséhez. Ez az 1P (egypólusú) impulzusrelé 1NO (egy alaphelyzetben nyitott) érintkezővel rendelkezik, és 16A névleges áramerősségre tervezték, ami széles körű felhasználást tesz lehetővé mind lakossági, mind ipari környezetben.
A készülék különleges jellemzője a kettős vezérlési feszültség: egyaránt működtethető 24V AC 50/60Hz váltakozó feszültséggel vagy 12V DC egyenfeszültséggel. Ez a rugalmasság lehetővé teszi, hogy különböző vezérlőrendszerekhez illeszkedjen, legyen szó épületautomatizálási rendszerekről vagy egyszerűbb kapcsolási megoldásokról. Az Acti9 iTL impulzusrelé impulzusos vezérléssel működik, ami azt jelenti, hogy egy rövid, 50 ms és 1 s közötti impulzus hatására változtatja állapotát. Emiatt ideálisan használható olyan helyzetekben, ahol több helyről szeretnénk vezérelni ugyanazt az áramkört, például egy folyosó vagy nagyobb helyiség világítását.
Az eszköz DIN sínre szerelhető, szélessége mindössze 18 mm (2 modul széles), magassága 84 mm, mélysége pedig 60 mm, így könnyen elhelyezhető az elosztószekrényekben. A termék kompakt mérete ellenére rendkívül strapabíró: AC-21 kategóriában 200000, AC-22 kategóriában 100000 kapcsolási ciklust képes teljesíteni, ami kiemelkedő elektromos élettartamot jelent. Az Acti9 iTL relé kapcsolási frekvenciája maximum 5 kapcsolás/perc, illetve 100 kapcsolás/nap, ami a legtöbb felhasználási területhez bőven elegendő.
A Schneider Electric nagy hangsúlyt fektetett a felhasználóbarát kialakításra is. A termék ON/OFF állapotjelzéssel rendelkezik, amely egyértelműen mutatja az aktuális állapotot. A vezérlés történhet távolról, megvilágított nyomógombbal (3 mA), vagy akár manuálisan is. A csatlakoztatás alagút típusú sorkapcsokkal történik, amelyek mind merev, mind rugalmas vezetékek fogadására alkalmasak, különböző keresztmetszetekben: a vezérlőáramkörhöz 0,5-4 mm², a teljesítmény áramkörhöz 1,5-4 mm² keresztmetszetű vezetékek használhatók. A vezetékek csupaszítási hossza 11 mm, a sorkapcsok meghúzási nyomatéka pedig 1 N.m.
Az Acti9 iTL impulzusrelé kompatibilis a Schneider Electric számos más termékével is, beleértve az Acti9 iATEt, iATLc, iATLc+s, iATLm, iATLs, iETL iTL 16 és iATLc+c eszközöket. Ez a kompatibilitás lehetővé teszi a komplex vezérlési rendszerek kialakítását és a későbbi bővítéseket is. A termék megfelel a releváns nemzetközi szabványoknak (EN 669-1, EN 669-2-2), és számos minőségi tanúsítvánnyal rendelkezik, többek között VDE, NF, KEMA, IMQ és CEBEC minősítésekkel.
Schneider Electric Acti9 iTL - A9C30111 - 16A impulzusrelé, 1NO, 24VAC, 12VDC műszaki adatok
Fő tulajdonságok
Termékcsalád: Acti9
Terméknév: Acti9 iTL
Eszköz típusa: Impulzusrelé
Rövid név: iTL
Alkalmazás: Standard
Pólusok száma: 1P
Érintkező összetétel: 1 NO (alaphelyzetben nyitott)
Névleges áram: 16 A
Hálózat típusa: AC
Vezérlőáramkör feszültsége: 24 V AC 50/60 Hz, 12 V DC
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges működési feszültség: 250 V AC 50/60 Hz
Vezérlés típusa: Tekercs megszakítás, Távoli és manuális vezérlés
Vezérlőjel típusa: Impulzus
Kapcsolási frekvencia: 5 kapcsolás/perc, 100 kapcsolás/nap
Impulzus időtartama: 50 ms...1 s
Távvezérlés típusa: Megvilágított nyomógomb 3 mA
Helyi jelzés: ON/OFF kijelzés
Szerelési mód: Fix
Szerelési alap: DIN sín
Szélesség modulszáma: 2
Magasság: 84 mm
Szélesség: 18 mm
Mélység: 60 mm
Elektromos élettartam: AC-21: 200000 ciklus, AC-22: 100000 ciklus
Csatlakozások - sorkapcsok
Vezérlőáramkör: Alagút típusú sorkapcsok
- 1 vezeték 0,5...4 mm² merev
- 1 vezeték 0,5...4 mm² merev vezetékvéggel
- 1 vezeték 1...4 mm² rugalmas
- 1 vezeték 1...4 mm² rugalmas érvéghüvellyel
Teljesítmény áramkör: Alagút típusú sorkapcsok
- 1 vezeték 1,5...4 mm² merev
- 1 vezeték 1,5...4 mm² merev vezetékvéggel
- 1 vezeték 1,5...4 mm² rugalmas
- 1 vezeték 1,5...4 mm² rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Környezeti jellemzők
Szabványok: EN 669-1, EN 669-2-2
Termék tanúsítványok: GOST, VDE, NF, KEMA, IMQ, CEBEC
Zajszint: 60 dB
IP védettségi fokozat: IP20 (nyitáskor), IP40 (burkolatban)
Szennyezési fokozat: 3
Trópusi környezet: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet tartomány: -20...50°C (működés), -40...70°C (tárolás)
