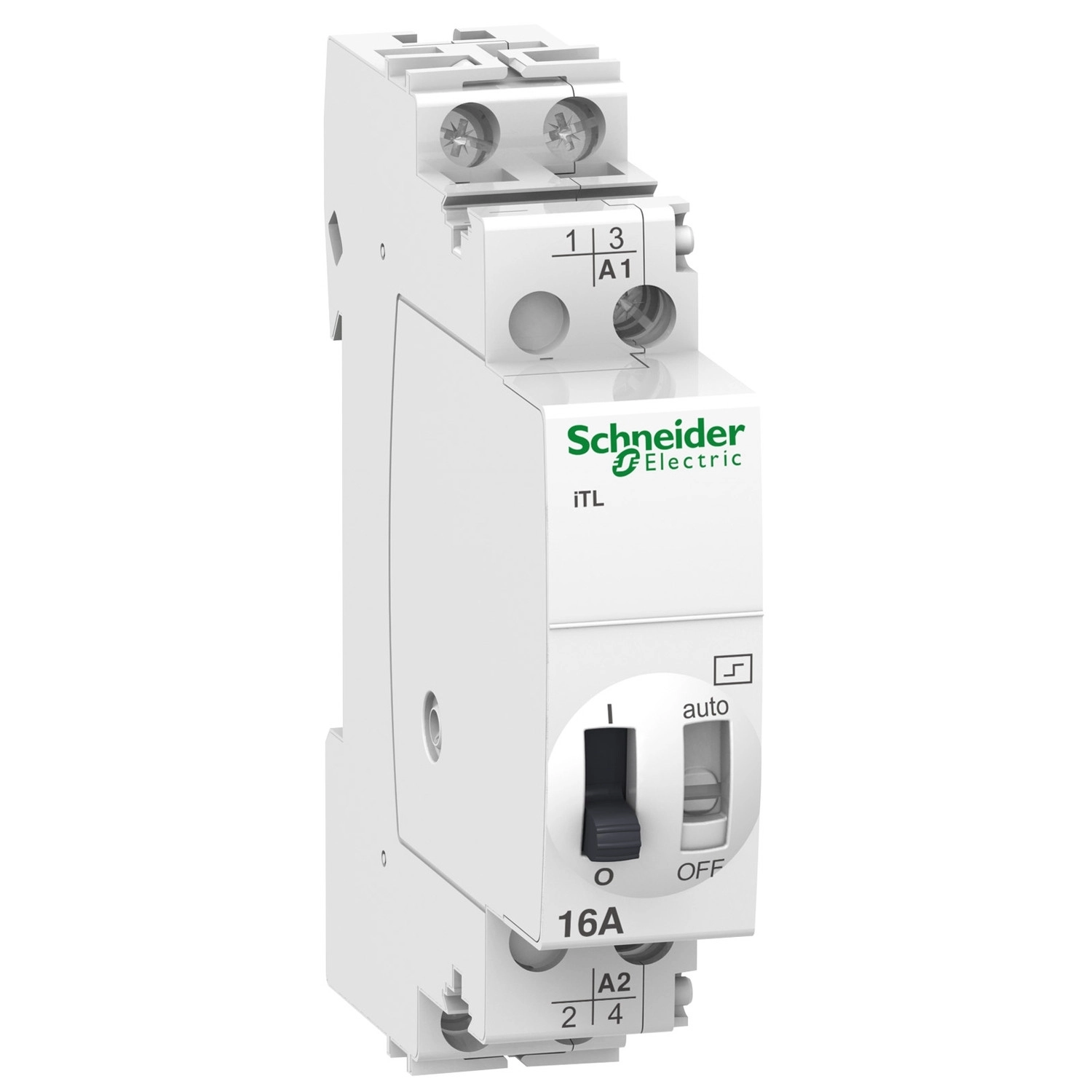

A Schneider Electric Acti 9 iTL impulzusrelé (A9C30012) egy fejlett villamossági megoldás, amely kiemelkedő teljesítményt és megbízhatóságot biztosít a modern villanyszerelési feladatokhoz. Ez a 16A-es, 2 pólusú impulzusrelé két NO (alaphelyzetben nyitott) érintkezővel rendelkezik, így ideális választás világítás vagy egyéb elektromos berendezések távvezérléséhez, különösen olyan helyeken, ahol a gyakori kapcsolás követelmény.
Az Acti9 iTL relé kettős vezérlési feszültséggel működik: 12 V AC 50/60 Hz vagy 6 V DC, ami rendkívüli rugalmasságot biztosít a különböző alkalmazási területeken. A termék DIN-sínre szerelhető, mindössze 2 modul (18 mm) szélességet foglal el, így optimális választás helytakarékos elosztószekrényekbe. A készülék 250 V AC üzemi feszültségen működik, és kiváló elektromos élettartamot kínál: AC-21 kategóriában 200 000 kapcsolási ciklust, AC-22 kategóriában pedig 100 000 ciklust képes teljesíteni.
A Schneider Electric A9C30012 impulzusrelé különleges jellemzője a kettős vezérlési lehetőség. A távvezérlés világító nyomógombbal (3 mA) történhet, míg a helyi kezelést a készüléken található ON/OFF visszajelzés teszi egyértelművé. A relé kapcsolási gyakorisága 5 művelet percenként, illetve maximum 100 kapcsolás naponta, ami bőven elegendő a legtöbb alkalmazáshoz. Az impulzus időtartama 50 ms és 1 s között változhat. A készülékhez alagút típusú sorkapcsok tartoznak, amelyek széles kábelméretet fogadnak be: vezérlő áramkörnél 0,5-4 mm², teljesítmény áramkörnél pedig 1,5-4 mm² keresztmetszetű vezetékek csatlakoztathatók, rugalmas vagy merev kivitelben egyaránt. A vezetékek csupaszítási hossza 11 mm, a sorkapcsok meghúzási nyomatéka pedig 1 N.m.
A Schneider Electric Acti9 iTL impulzusrelé kiváló környezeti paraméterekkel rendelkezik. Működési hőmérsékleti tartománya -20°C és +50°C között van, tárolási hőmérséklete pedig -40°C és +70°C között. Védettsége IP20 nyitott állapotban és IP40 burkolatban. Szennyezettségi foka 3, trópusi kivitele 2-es fokozatú, relatív páratartalom tűrése pedig 95% 55°C-on. A termék zajszintje mindössze 60 dB. A relé megfelel az EN 669-1 és EN 669-2-2 szabványoknak, és számos minőségi tanúsítvánnyal rendelkezik, beleértve a CEBEC, NF, VDE, IMQ és KEMA minősítéseket. Az Acti9 iTL kompatibilis az Acti9 iATLm és Acti9 iETL iTL 16 termékcsaláddal is, ami tovább növeli a felhasználási területek körét.
Schneider Electric Acti 9 iTL - A9C30012 - 16A impulzusrelé, 2NO, 12VAC, 6VDC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iTL
Terméktípus: Impulzusrelé
Eszköz rövidnév: iTL
Alkalmazás: Standard
Villamos jellemzők
Pólusok: 2P
Érintkezők: 2 NO
Névleges áram: 16 A
Hálózat típusa: AC
Vezérlő áramkör feszültsége: 12 V AC 50/60 Hz, 6 V DC
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 250 V AC 50/60 Hz
Vezérlési jellemzők
Vezérlés típusa: Tekercs leválasztás, Távoli és manuális vezérlés
Vezérlő jel típusa: Impulzus
Kapcsolási gyakoriság: 5 kapcsolás/perc, 100 kapcsolás/nap
Impulzus időtartama: 50 ms...1 s
Távvezérlés típusa: Világító nyomógomb 3 mA
Helyi jelzés: BE/KI jelzés
Mechanikai jellemzők
Szerelési mód: Rögzített
Szerelési alap: DIN sín
Modulméretek: 2 (9 mm-es osztás)
Magasság: 84 mm
Szélesség: 18 mm
Mélység: 60 mm
Csatlakozások
Csatlakozás típusa: Alagút típusú sorkapcsok
Vezérlő áramkör: 0,5...4 mm² merev, 0,5...4 mm² merev kábelvéggel, 1...4 mm² rugalmas, 1...4 mm² rugalmas érvéghüvellyel
Teljesítmény áramkör: 1,5...4 mm² merev, 1,5...4 mm² merev kábelvéggel, 1,5...4 mm² rugalmas, 1,5...4 mm² rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Kompatibilitás
Kompatibilis termékcsaládok: Acti9 iATLm, Acti9 iETL iTL 16
Környezeti jellemzők
Szabványok: EN 669-1, EN 669-2-2
Termék tanúsítványok: GOST
Minőségi címkék: CEBEC, NF, VDE, IMQ, KEMA
Zajszint: 60 dB
IP védettségi fokozat: IP20 (nyitott állapotban), IP40 (burkolatban)
Szennyezettségi fok: 3
Trópusi kivitel: 2
Relatív páratartalom: 95 % 55 °C-on
Környezeti hőmérséklet működés közben: -20...50 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
Elektromos élettartam
AC-21: 200000 ciklus
AC-22: 100000 ciklus
