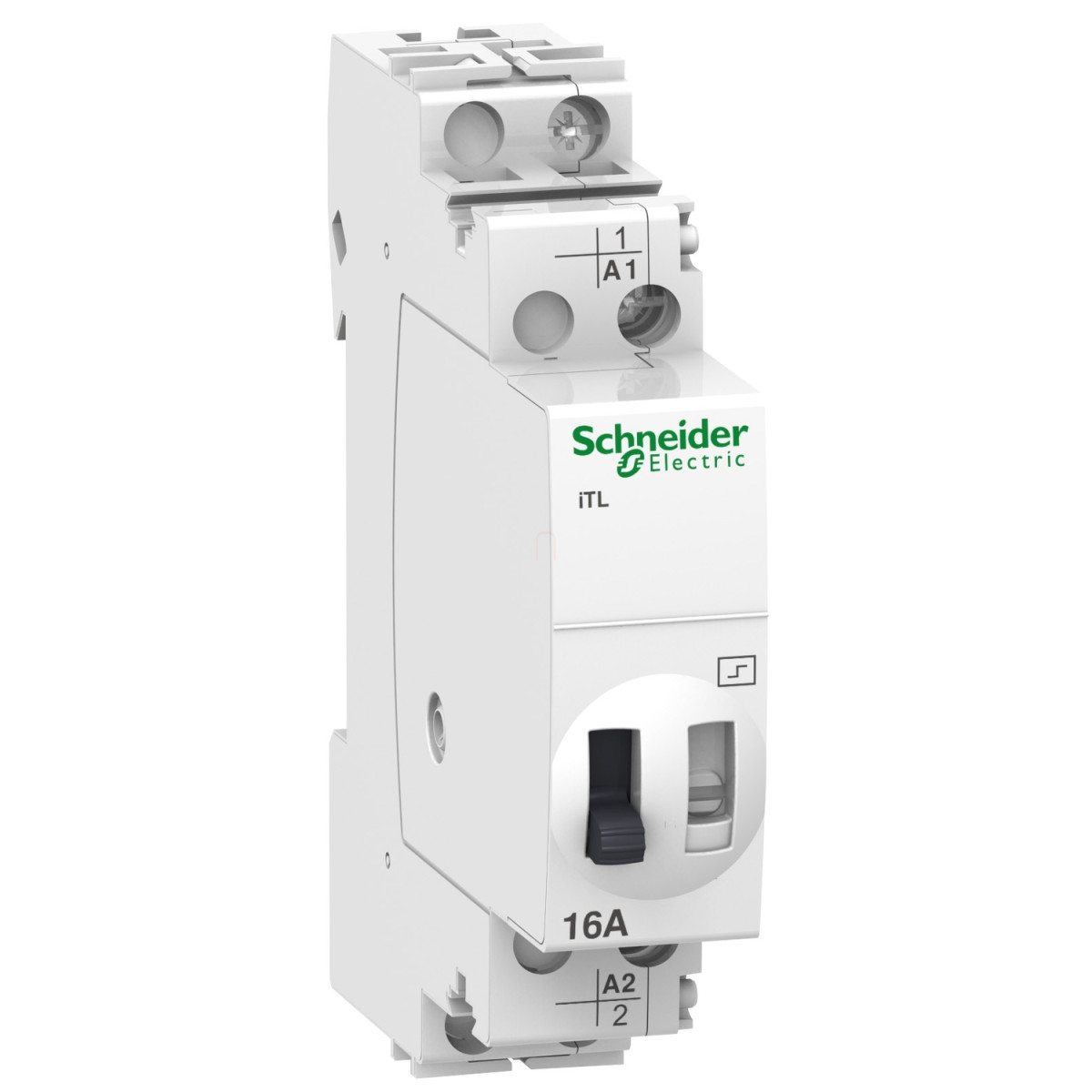

Az A9C30011 cikkszámú Schneider Electric Acti9 iTL impulzusrelé egy kiváló minőségű 16A terhelhetőségű villamos kapcsolóeszköz, amely modern villamossági rendszerek részeként alkalmazható. Ez a kompakt, DIN sínre szerelhető egypólusú relé 12 V AC 50/60 Hz vagy 6 V DC vezérlőfeszültséggel működik, és egyszerű, mégis hatékony megoldást kínál különböző kapcsolási feladatokra.
A Schneider Electric Acti9 iTL impulzusrelé egy normál nyitott (1NO) érintkezőt tartalmaz, amely 16A névleges áramot képes kapcsolni 250 V AC hálózati feszültségen. Az eszköz tökéletes választás otthoni vagy ipari környezetben, ahol a vezérlés és automatizálás mellett a megbízhatóság és tartósság is kulcsfontosságú szempont. A relé nagy előnye, hogy mind távoli, mind manuális vezérlésre alkalmas, és rendelkezik ON/OFF állapotjelzéssel, ami megkönnyíti a rendszer felügyeletét.
A műszaki paramétereket tekintve az A9C30011 impulzusrelé kiemelkedő kapcsolási frekvenciát kínál, napi 100 kapcsolási művelet és percenként 5 kapcsolás végrehajtására képes. Az impulzus időtartama 50 ms és 1 s közötti tartományban mozoghat, ami sokoldalúan alkalmazhatóvá teszi különböző vezérlési feladatokhoz. A távvezérlés világító nyomógombbal történik, amely mindössze 3 mA áramot igényel. A készülék kompakt kialakítású, szélessége mindössze 18 mm (2x9 mm egység), magassága 84 mm, mélysége pedig 60 mm, így minimális helyet foglal el a kapcsolószekrényben.
A Schneider Electric Acti9 iTL impulzusrelé kimagasló villamos élettartamot biztosít: AC-21 kapcsolási kategóriában 200 000 ciklust, AC-22 kategóriában 100 000 ciklust teljesít. A csatlakozások tekintetében mind a vezérlőáramkör, mind az erőáramkör alagút típusú sorkapcsokkal van ellátva, amelyek 0,5-4 mm² merev vagy rugalmas, érvéghüvellyel ellátott vagy anélküli vezetékek fogadására alkalmasak. A vezeték csupaszítási hossza 11 mm, a sorkapcsok meghúzási nyomatéka pedig 1 N.m. Az eszköz IP20 védettséggel rendelkezik a felnyitott részeken, míg beépített állapotban IP40 védettséget biztosít az IEC 60529 szabvány szerint. Üzemi hőmérséklettartománya -20°C és +50°C között van, míg tárolási hőmérséklettartománya -40°C és +70°C közötti. Zajszintje 60 dB, relatív páratartalom-tűrése 95% 55°C-on.
Schneider Electric Acti 9 iTL - A9C30011 - 16A impulzusrelé, 1NO, 12VAC, 6VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iTL
Termék vagy komponens típusa: Impulzusrelé
Rövid eszköznév: iTL
Eszköz alkalmazása: Standard
Pólusok száma: 1P
Érintkező konfigurációja: 1 NO
Névleges áram [In]: 16 A
Hálózat típusa: AC
Vezérlőáramkör feszültsége [Uc]: 12 V AC 50/60 Hz vagy 6 V DC
Kiegészítő információk
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 250 V AC 50/60 Hz
Vezérlés típusa: Tekercs lekapcsolás, távoli és kézi vezérlés
Vezérlőjel típusa: Impulzus
Kapcsolási frekvencia: 100 kapcsolási művelet/nap, 5 kapcsolási művelet/perc
Impulzus időtartama: 50 ms...1 s
Távvezérlés típusa: Világító nyomógomb 3 mA
Helyi jelzés: ON/OFF kijelzés
Szerelési mód: Rögzített
Szerelési tartó: DIN sín
9 mm-es egységek: 2
Magasság: 84 mm
Szélesség: 18 mm
Mélység: 60 mm
Villamos élettartam: AC-21: 200000 ciklus, AC-22: 100000 ciklus
Csatlakozások - sorkapcsok
Vezetékcsupaszítási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Kompatibilitási tartomány: Acti9 iATLm, Acti9 iETL iTL 16
Környezeti feltételek
Szabványok: EN 669-1, EN 669-2-2
Termék tanúsítványok: GOST
Minőségi címkék: CEBEC, KEMA, IMQ, VDE, NF
Zajszint: 60 dB
IP védettségi fokozat: IP20 az IEC 60529 szerint (nyitott állapotban), IP40 az IEC 60529 szerint (házban)
Szennyezettségi fokozat: 3
Tropikalizáció: 2
Relatív páratartalom: 95 % 55 °C-on
Környezeti hőmérséklet üzemelés közben: -20…50 °C
Környezeti hőmérséklet tároláskor: -40…70 °C
