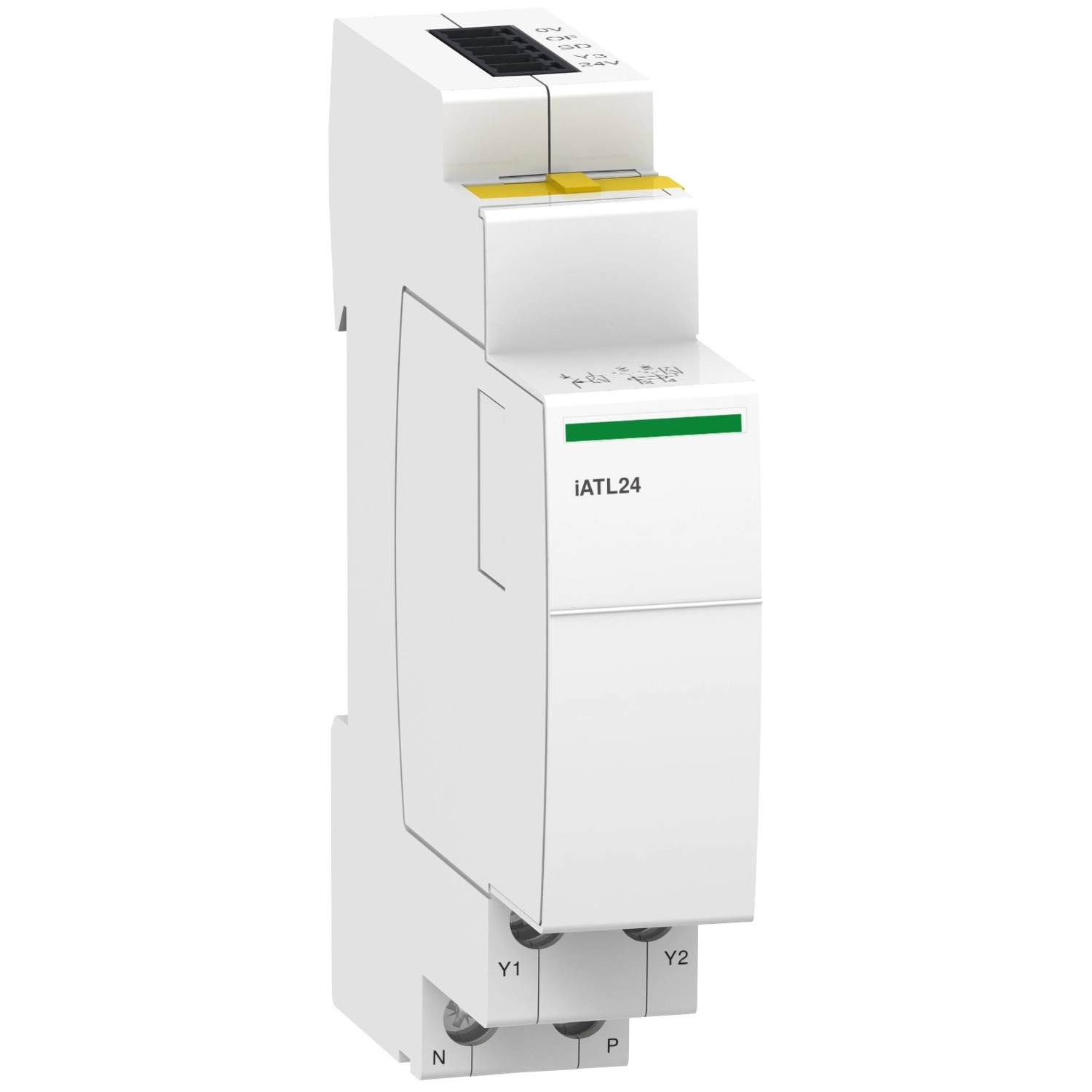

A Schneider Electric Acti9 iATL24 egy nagy teljesítményű vezérlő és távjelző kiegészítő egység Ti24 csatlakozóval, amely tökéletes megoldást kínál épületautomatizálási és villamosenergia-elosztó rendszerekhez. Ez az A9C15424 cikkszámú termék az Acti9 termékcsalád részeként kiváló minőséget és megbízhatóságot garantál a professzionális villanyszerelési alkalmazásokban.
Az iATL24 vezérlő és jelzőberendezés elsődleges funkciója a távoli vezérlés és állapotjelzés biztosítása. A készülék 1 NO (záró) jelzőérintkezővel rendelkezik, amely 24 V DC feszültségen működik, 0,002-0,1 A tartományban. A vezérlőáramköri feszültség többféle változatban alkalmazható: 230 V AC 50/60 Hz impulzus (minimum 200 ms időtartammal), 24 V DC felfutó vagy lefutó élre történő vezérléssel. A névleges tápfeszültség 230 V AC 50/60 Hz.
A készülék műszaki paraméterei között kiemelendő a 250 V AC névleges szigetelési feszültség és a 8 kV névleges lökőfeszültség-állóság. Teljesítményfelvétele mindössze 1 W, ami rendkívül energiatakarékossá teszi. Az elektromos élettartama rendkívül hosszú, az IEC 60947-5-1 szabványnak megfelelően 250 000 kapcsolási ciklust garantál. A mikroszakadások elleni immunitás 10 ms, és feszültségkiesés esetén nincs nyitás 24 V DC veszteség esetén.
Fizikai kialakítását tekintve az Acti9 iATL24 DIN-sínre szerelhető, a CT bal oldalára fixen rögzíthető. Méretei kompaktak: 81 mm magasság, 18 mm szélesség és 68 mm mélység, amely lehetővé teszi a helytakarékos beépítést. A készülékház fehér színű. Széleskörű csatlakozási lehetőséget biztosít különböző típusú kábelekhez: tápellátásnál alagút típusú csatlakozókkal 0,5-10 mm² merev, 0,5-6 mm² hajlékony vagy 0,5-4 mm² érvéghüvelyes hajlékony kábelekhez; bemeneti oldalon 0,5-2,5 mm² kábelekhez; valamint Ti24 interfészhez rugós csatlakozókkal 0,5-1,5 mm² kábelekhez. A vezetékcsupaszítási hossz tápellátásnál és bemenetnél 9 mm, a Ti24 interfésznél 10 mm, a meghúzási nyomaték pedig 1 N.m.
A termék kompatibilis az Acti9 termékcsalád számos tagjával, köztük az iTL, iTLi, iTLs és iTLc készülékekkel, valamint az Acti 9 Smartlink rendszerrel, 16A és 32A ITL relékkel. A környezeti feltételeket tekintve az Acti9 iATL24 széles hőmérsékleti tartományban használható: -25°C és +60°C között üzemeltethető, tárolási hőmérséklet tartománya pedig -40°C és +80°C között van. Védettségi szintje IP20, moduláris burkolatban IP40 az IEC 60529 szerint. További környezeti jellemzők között szerepel a IV-es túlfeszültség kategória, 3-as szennyezettségi fokozat, és 2-es tropikalizációs szint.
Schneider Electric Acti 9 iTL - A9C15424 - gyengeáramú vezérlő és jelző segédérintkező iTL impulzusrelékhez műszaki adatok
Általános specifikációk
Termékcsalád: Acti9
Eszköz rövid neve: iATL24
Termék vagy komponens típusa: Vezérlő és jelző segédérintkező
Jelzőérintkezők összetétele: 1 NO (záró)
Villamos jellemzők
Jelzőáramkör feszültsége: 24 V DC: +/- 20% 0,002...0,1 A
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz impulzus >= 200 ms, 24 V DC lefutó él, 24 V DC felfutó él
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 250 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Teljesítményfelvétel: 1 W
Elektromos élettartam: 250000 ciklus az IEC 60947-5-1 szerint
Mikrokimaradások elleni immunitás: 10 ms
Feszültségcsökkenési viselkedés: Nincs nyitás 24 V DC veszteség esetén
Fizikai jellemzők
Szerelési mód: Fixen, a CT bal oldalára
Szerelési alap: DIN sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: Alul: IGEN, Felül: NEM
9 mm osztások: 2
Magasság: 81 mm
Szélesség: 18 mm
Mélység: 68 mm
Szín: Fehér
Csatlakozások
Csatlakozók - terminálok: Tápellátás: alagút típusú csatlakozók 1 kábel 0,5...10 mm² - merev, Tápellátás: alagút típusú csatlakozók 1 kábel 0,5...6 mm² - hajlékony, Tápellátás: alagút típusú csatlakozók 1 kábel 0,5...4 mm² - hajlékony érvéghüvellyel, Bemenet: alagút típusú csatlakozók 2 kábel 0,5...2,5 mm² - merev, Bemenet: alagút típusú csatlakozók 2 kábel 0,5...2,5 mm² - hajlékony, Bemenet: alagút típusú csatlakozók 2 kábel 0,5...2,5 mm² - hajlékony érvéghüvellyel, Ti24 interfész: rugós csatlakozó Ti24 2 kábel 0,5...1,5 mm² - merev, Ti24 interfész: rugós csatlakozó Ti24 1 kábel 0,5...1,5 mm² - hajlékony
Vezetékcsupaszítási hossz: Tápellátás: 9 mm alsó csatlakozáshoz, Bemenet: 9 mm alsó csatlakozáshoz, Ti24 interfész: 10 mm felső csatlakozáshoz
Meghúzási nyomaték: Tápellátás: 1 N.m alul, Bemenet: 1 N.m alul
Kompatibilitás
Termékcsalád kompatibilitás: Acti9 iTL, Acti9 iTLi, Acti9 iTLs, Acti9 iTLc
Termékkkompatibilitás: Acti 9 Smartlink, ITL (32 A) - 230/240 V 50 Hz, ITL (16 A) - 230/240 V 50 Hz
Környezeti feltételek
Túlfeszültség kategória: IV
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fokozat: 3 az IEC 60439-1 szerint
Tropikalizáció: 2 az IEC 60947-5-1 szerint
Relatív páratartalom: 93% 40°C-on az IEC 60068-2 szerint
Működési környezeti hőmérséklet: -25...60°C
Tárolási környezeti hőmérséklet: -40...80°C
Minőségi jelölések: CE
Szabványok: IEC 60947-1 S függelék
