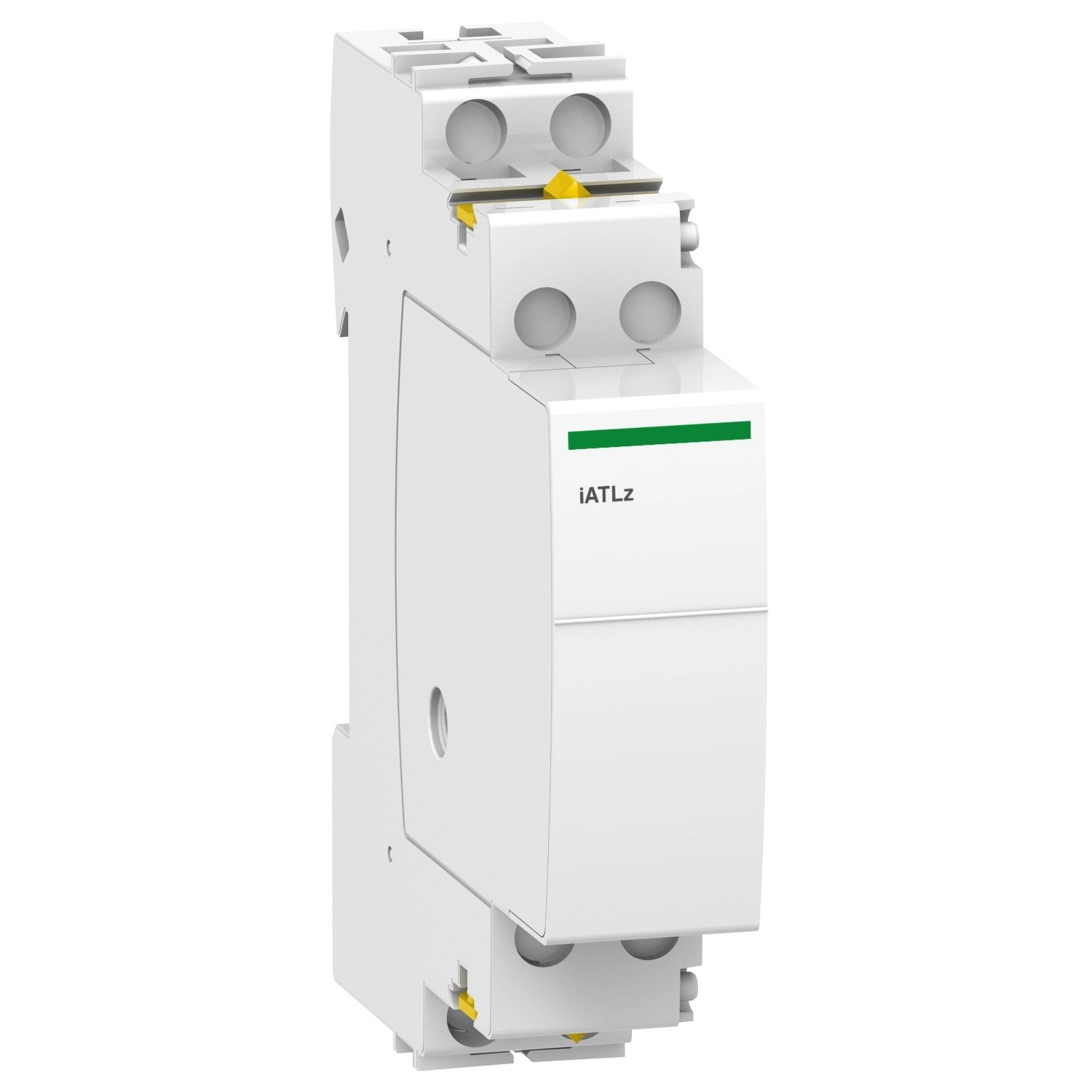

A Schneider Electric Acti9 termékcsalád A9C15413 cikkszámú iATLz megvilágított nyomógombos vezérlő egysége egy kiváló minőségű impedancia adaptációs segédeszköz, amely tökéletes választás villamos rendszereid korszerűsítéséhez és biztonságosabbá tételéhez. Ez a professzionális eszköz az Acti9 családba illeszkedik, és a TL készülékek vezérlésére lett kifejlesztve.
Az iATLz vezérlőegység alapvető célja, hogy megvilágított nyomógombokkal tegye lehetővé az Acti9 iTL, iTLi, iTLs és iTLc típusú készülékek távvezérlését. Az eszköz 130-240 V AC 50/60 Hz vezérlő áramkör feszültségtartományban működik, és 3 mA áramerősségű megvilágított nyomógombbal rendelkezik. A 440 V névleges szigetelési feszültség és a 4 kV névleges lökőfeszültség-állóság garantálja a hosszú élettartamot és a megbízható működést még szélsőséges körülmények között is. A készülék kompatibilis az iTL 16 A és 32 A készülékekkel, így rugalmasan alkalmazható különböző terhelési igényekhez.
A Schneider Electric A9C15413 iATLz kompakt kialakítása mindössze 18 mm szélességet és 2 modul (9 mm-es egység) helyet foglal el a DIN-sínen, magassága 86 mm, mélysége 71 mm. A fehér színű készülék rögzítése egyszerű, a TL készülékek bal oldalára fixen szerelhető. A telepítést megkönnyíti az alagút típusú csatlakozórendszer, amely 0,5-4 mm² merev és 1-4 mm² rugalmas vezetékek csatlakoztatását teszi lehetővé, kábelvéggel vagy anélkül. A vezetékcsupaszítási hossz 11 mm, a csavarok meghúzási nyomatéka pedig 1 N.m.
A termék széleskörű környezeti feltételek mellett használható, működési hőmérséklet-tartománya -20°C és +50°C között, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van. Az IP20-as védettségi szint megfelelő védelmet biztosít a belső alkatrészeknek, a tropikalizációs szint 2, és akár 95% relatív páratartalomnál is megbízhatóan működik 55°C-on. Az A9C15413 megfelel az EN/IEC 60669-2-2 szabványnak, ami biztosítja a termék minőségét és megfelelőségét. A III-as túlfeszültség kategória garantálja a készülék ellenállóképességét a hálózati feszültségingadozásokkal szemben. Ez a Schneider Electric Acti9 iATLz segédeszköz ideális választás mind lakossági, mind ipari alkalmazásokhoz, ahol távvezérlésre, jelzésre és biztonságos kapcsolásra van szükség.
Schneider Electric Acti 9 iTL - A9C15413 - vezérlő jelzőfényes gombbal, 130 - 240VAC műszaki adatok
Általános jellemzők
Termékcsoport: Acti9
Készülék rövid neve: iATLz
Termék vagy alkatrész típusa: Impedancia adaptációs segédeszköz
Vezérlőáramkör feszültsége [Uc]: 130...240 V AC 50/60 Hz
Kiegészítő információk
Névleges szigetelési feszültség [Ui]: 440 V
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Távvezérlés típusa: Megvilágított nyomógomb 3 mA
Rögzítési mód: Fix, a TL bal oldalán
Rögzítő elem: DIN sín
9 mm-es egységek: 2
Magasság: 86 mm
Szélesség: 18 mm
Mélység: 71 mm
Szín: Fehér
Csatlakozások - kivezetések: Alagút típusú csatlakozók 0,5...4 mm² - merev
Alagút típusú csatlakozók 0,5...4 mm² - merev - kábelvéggel
Alagút típusú csatlakozók 1...4 mm² - rugalmas
Alagút típusú csatlakozók 1...4 mm² - rugalmas - kábelvéggel
Vezeték csupaszítási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Kompatibilitási tartomány: Acti9 iTL, Acti9 iTLi, Acti9 iTLs, Acti9 iTLc
Termék kompatibilitás: ITL (32 A), ITL (16 A)
Környezet
Túlfeszültség kategória: III
IP védettségi fokozat: IP20 az IEC 60529 szerint
Tropikalizáció: 2
Relatív páratartalom: 95 % 55 °C-on
Környezeti levegő hőmérséklet működés közben: -20...50 °C
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Szabványok: EN/IEC 60669-2-2
