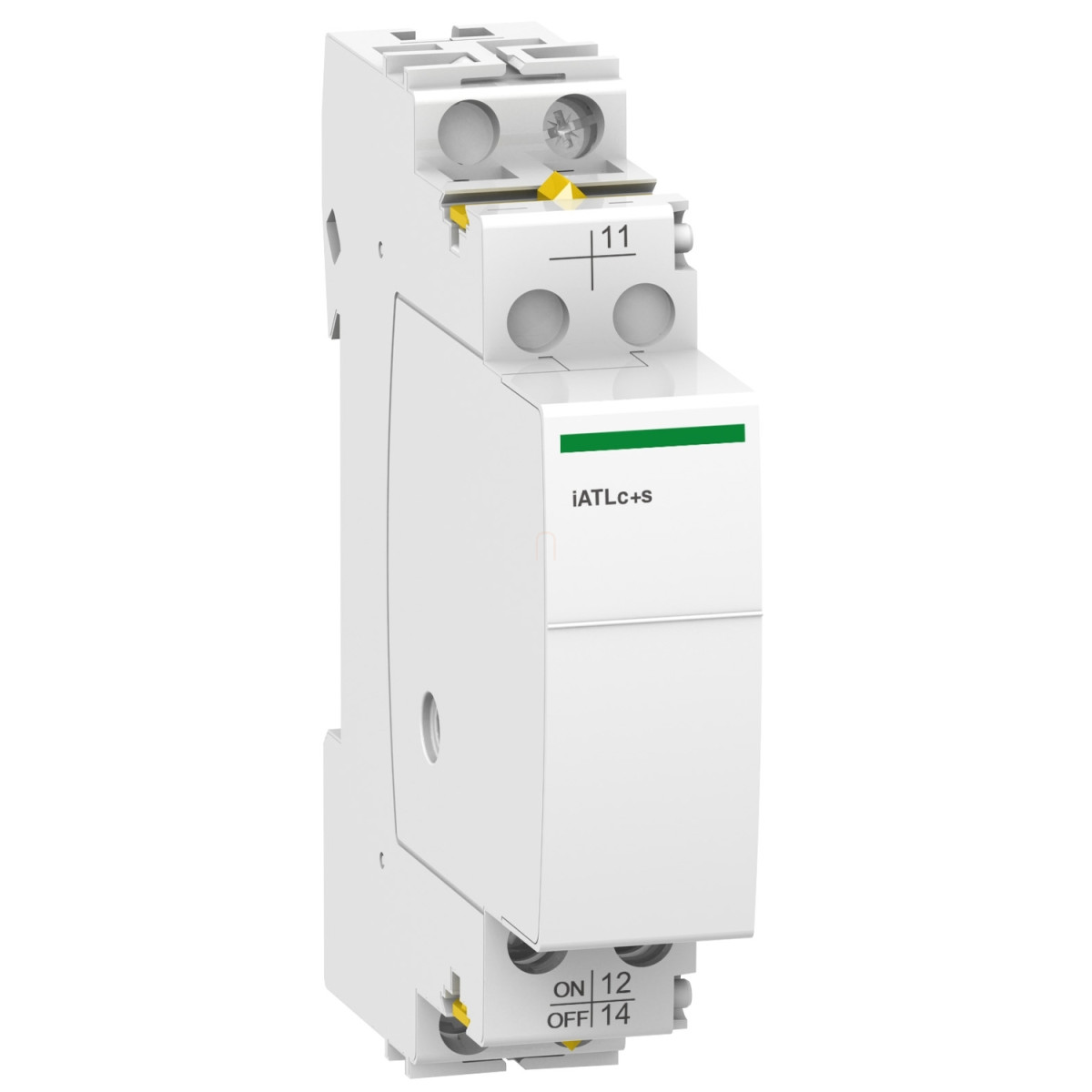

A Schneider Electric Acti9 iATLc+s (A9C15409) egy központi vezérlés és távoli jelzés kiegészítő modul, amely tökéletesen illeszkedik az Acti9 kapcsoló termékcsaládba. Ez a kompakt eszköz rendkívül hasznos megoldást kínál az épület-automatizálásban és az elektromos rendszerek távfelügyeletében, különösen a világítás, fűtés és egyéb kisebb teljesítményű berendezések vezérlésére.
Az iATLc+s modul az Acti9 iTL, iTLi és iTLs impulzusrelékkel kompatibilis, és közvetlenül azok jobb oldalára szerelhető fel a DIN sínre. A mindössze 18 mm szélességű (2 modul széles), 86 mm magasságú és 71 mm mélységű fehér készülékház elegánsan illeszkedik a kapcsolószekrénybe. A termék fő előnye a rugalmas vezérlési és jelzési lehetőség, amely 1 váltóérintkezővel (C/O) rendelkezik. A vezérlő áramkör 24-240V AC 50/60 Hz feszültségtartományban működik, míg a jelzőáramkör különböző feszültségtartományokban használható: 24V AC/DC 10 mA, 12-240V AC 50/60 Hz 6A, 12-24V DC 6A, 15-240V AC 50/60 Hz 2A, valamint 13-24V DC 2A.
Műszaki paramétereinek köszönhetően az A9C15409 kifejezetten megbízható és biztonságos eszköz. 440V névleges szigetelési feszültséggel és 4 kV névleges lökőfeszültség-állósággal rendelkezik, amely megfelelő védelmet biztosít a túlfeszültség ellen. A készülék IP20-as védettségű az IEC 60529 szabvány szerint, és megfelel az EN/IEC 60669-2-2 szabványnak. A csatlakoztatás kényelmes alagútkapcsokkal történik, amelyek 0,5-4 mm² merev vezetékeket, valamint 1-4 mm² rugalmas vezetékeket fogadnak, akár érvéghüvellyel, akár anélkül. A vezetékek csupaszítási hossza 11 mm, a csatlakozások meghúzási nyomatéka pedig 1 Nm.
Az iATLc+s modul széles működési hőmérséklet-tartományban használható: -20°C és +50°C között, míg tárolási hőmérséklet-tartománya -40°C-tól +70°C-ig terjed. A készülék 95% relatív páratartalom mellett is megbízhatóan működik, akár 55°C-os környezetben is, ami különösen előnyös a szélsőségesebb ipari környezetekben. A termék tropikalizációs értéke 2, ami fokozott ellenállást biztosít a nedvességgel és a párás környezettel szemben. Túlfeszültség kategóriája III, ami szintén a megbízhatóságát erősíti. A Schneider Electric A9C15409 iATLc+s különösen ajánlott olyan alkalmazásokhoz, ahol fontos a távoli vezérlés és visszajelzés, legyen szó akár ipari, kereskedelmi vagy intézményi épületekről.
Schneider Electric Acti 9 iTL - A9C15409 - központi vezérlés+jelzés, 24 - 240VAC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Termék rövid neve: iATLc+s
Termék vagy komponens típus: Központi vezérlés és távoli jelzés kiegészítő
Jelző érintkezők összetétele: 1 C/O (váltóérintkező)
Jelző áramkör feszültsége:
24 V AC/DC: 10 mA
12...240 V AC: 50/60 Hz 6 A
12...24 V DC: 6 A
15...240 V AC: 50/60 Hz 2 A
13...24 V DC: 2 A
Vezérlő áramkör feszültsége [Uc]: 24...240 V AC 50/60 Hz
Kiegészítő jellemzők
Névleges szigetelési feszültség [Ui]: 440 V
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Szerelési mód: Rögzített, a TL jobb oldalán
Szerelési alap: DIN sín
Modul szélesség: 2 (9 mm-es)
Magasság: 86 mm
Szélesség: 18 mm
Mélység: 71 mm
Szín: Fehér
Csatlakozások - kapcsok:
Alagút típusú kapcsok 0,5...4 mm² - merev
Alagút típusú kapcsok 0,5...4 mm² - merev - kábelvéggel
Alagút típusú kapcsok 1...4 mm² - rugalmas
Alagút típusú kapcsok 1...4 mm² - rugalmas - kábelvéggel
Vezeték csupaszolási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Termékcsalád kompatibilitás:
Acti9 iTL
Acti9 iTLi
Acti9 iTLs
Termék kompatibilitás:
ITL (32 A)
ITL (16 A)
Környezet
Túlfeszültség kategória: III
IP védettségi fokozat: IP20 az IEC 60529 szerint
Tropikalizáció: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet üzemeltetés közben: -20...50 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
Szabványok: EN/IEC 60669-2-2
