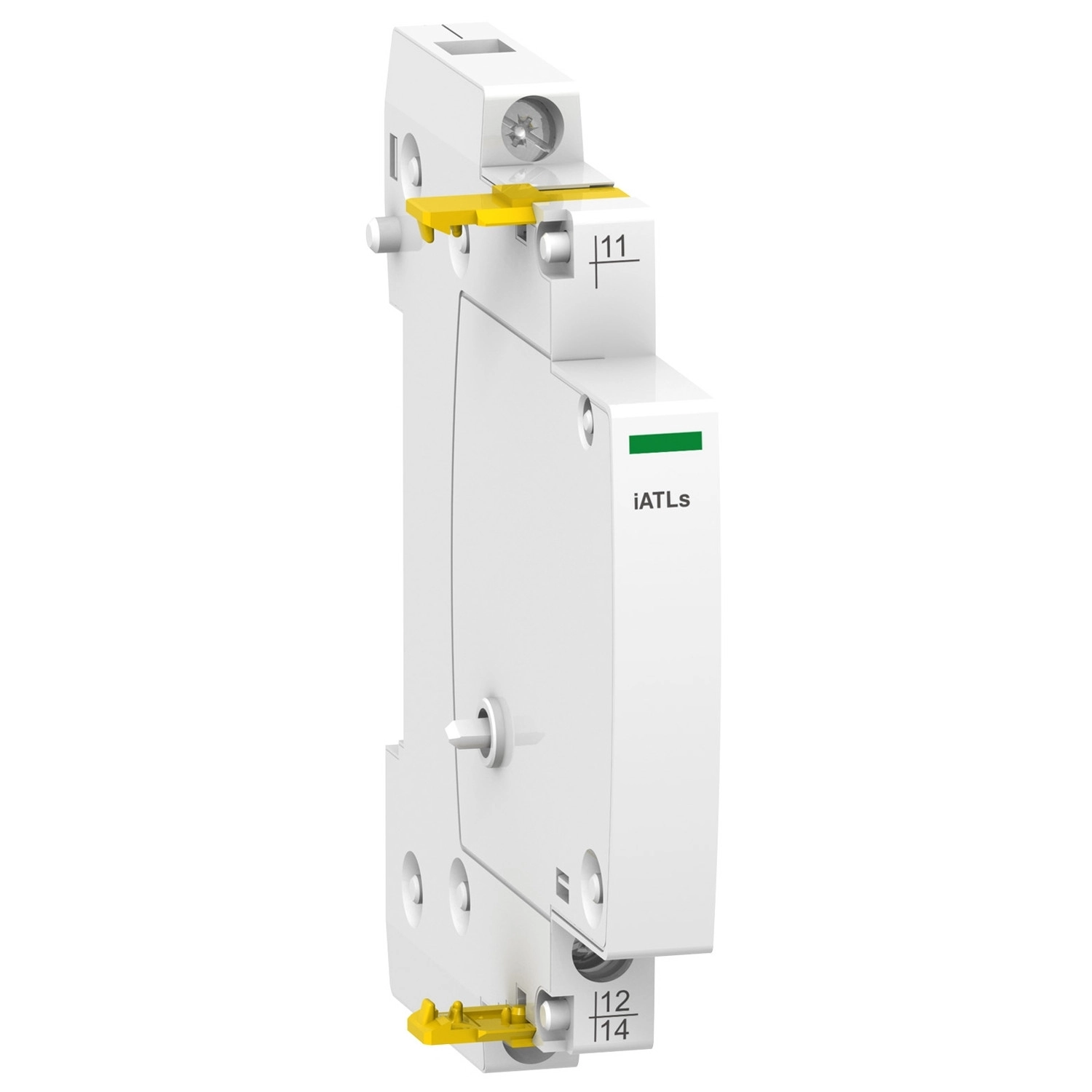

Az Acti9 remote indication iATLs (A9C15405) a Schneider Electric Acti9 sorozatának távjelző kiegészítő modulja, amely kifejezetten a távirányítható impulzusrelék működési állapotának távoli megjelenítésére szolgál. Ez az eszköz lehetővé teszi a telepítők és felhasználók számára, hogy távolról is figyelhessék az impulzusrelé állapotát, ami különösen hasznos nagyobb épületekben vagy komplex elektromos rendszerekben.
A Schneider Electric A9C15405 jelű iATLs modul az Acti9 iTL impulzusrelékkel való használatra optimalizált, és egyszerűen, szerszám nélkül a relé jobb oldalára pattintható. A modul DIN-sínre szerelhető, mindössze 9 mm széles (1 modul szélesség), ami rendkívül helytakarékos megoldást biztosít kapcsolószekrényekben. Magassága 81 mm, mélysége 69 mm, fehér színű házzal rendelkezik, ami illeszkedik a Schneider Electric Acti9 termékcsalád esztétikájához.
Az iATLs távjelző modul 1 váltóérintkezőt (C/O) tartalmaz, amely különböző feszültségtartományokban működtethető: 24 V AC/DC 10 mA-rel, 12-240 V AC 50/60 Hz 6 A-rel, 12-24 V DC 6 A-rel, 15-240 V AC 50/60 Hz 2 A-rel, valamint 13-24 V DC 2 A-rel. A vezérlőáramkör feszültsége (Uc) 24-240 V AC 50/60 Hz vagy 24-240 V DC lehet, ami rendkívül széles alkalmazási területet tesz lehetővé. A modul névleges szigetelési feszültsége (Ui) 440 V, névleges lökőfeszültség-állósága (Uimp) pedig 4 kV, ami magas szintű villamos biztonságot garantál.
A csatlakozás alagút típusú sorkapcsokkal történik, amelyek 0,5-4 mm² merev vezetékeket, 1-4 mm² flexibilis vezetékeket, valamint érvéghüvelyes vezetékeket is fogadnak. A vezeték csupaszítási hossza 11 mm, a szorítónyomaték pedig 1 N.m. Az eszköz IP20-as védelmi fokozattal rendelkezik az IEC 60529 szabvány szerint, és széles hőmérsékleti tartományban (-20°C és +50°C között) üzemeltethető, tárolási hőmérséklete pedig -40°C és +70°C közötti lehet. Trópusi kivitel: 2, relatív páratartalom: 95% 55°C-on. Az eszköz kompatibilis az Acti9 iTL, iTLi, iTLs, iTLc és iTLm modellekkel, konkrétan a 16A-es és 32A-es ITL típusokkal is. A termék megfelel az EN/IEC 60669-2-2 szabványnak, ami biztosítja a megbízható működést és a magas minőséget.
Schneider Electric Acti 9 iTL - A9C15405 - jelző, 24 - 240VAC - VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Eszköz rövid neve: iATLs
Termék vagy komponens típusa: Távjelző segédérintkező
Jelzőérintkezők összetétele: 1 C/O (váltó)
Jelzőáramkör feszültsége: 24 V AC/DC: 10 mA, 12-240 V AC: 50/60 Hz 6 A, 12-24 V DC: 6 A, 15-240 V AC: 50/60 Hz 2 A, 13-24 V DC: 2 A
Vezérlőáramkör feszültsége [Uc]: 24-240 V AC 50/60 Hz, 24-240 V DC
Kiegészítő jellemzők
Névleges szigetelési feszültség [Ui]: 440 V
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Szerelési mód: Fix, a TL jobb oldalára
Rögzítés: DIN sín
9 mm-es osztás: 1
Magasság: 81 mm
Szélesség: 9 mm
Mélység: 69 mm
Szín: Fehér
Csatlakozások - sorkapcsok: Alagút típusú sorkapcsok 0,5-4 mm² - merev, Alagút típusú sorkapcsok 0,5-4 mm² - merev - érvéghüvellyel, Alagút típusú sorkapcsok 1-4 mm² - flexibilis, Alagút típusú sorkapcsok 1-4 mm² - flexibilis - érvéghüvellyel
Vezeték csupaszítási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Termékcsalád kompatibilitás: Acti9 iTL, Acti9 iTLi, Acti9 iTLs, Acti9 iTLc, Acti9 iTLm
Termék kompatibilitás: ITL (32 A), ITL (16 A)
Környezet
Túlfeszültség kategória: III
IP védettség: IP20 az IEC 60529 szerint
Trópusi kivitel: 2
Relatív páratartalom: 95% 55°C-on
Üzemi környezeti hőmérséklet: -20-50°C
Tárolási környezeti hőmérséklet: -40-70°C
Szabványok: EN/IEC 60669-2-2
