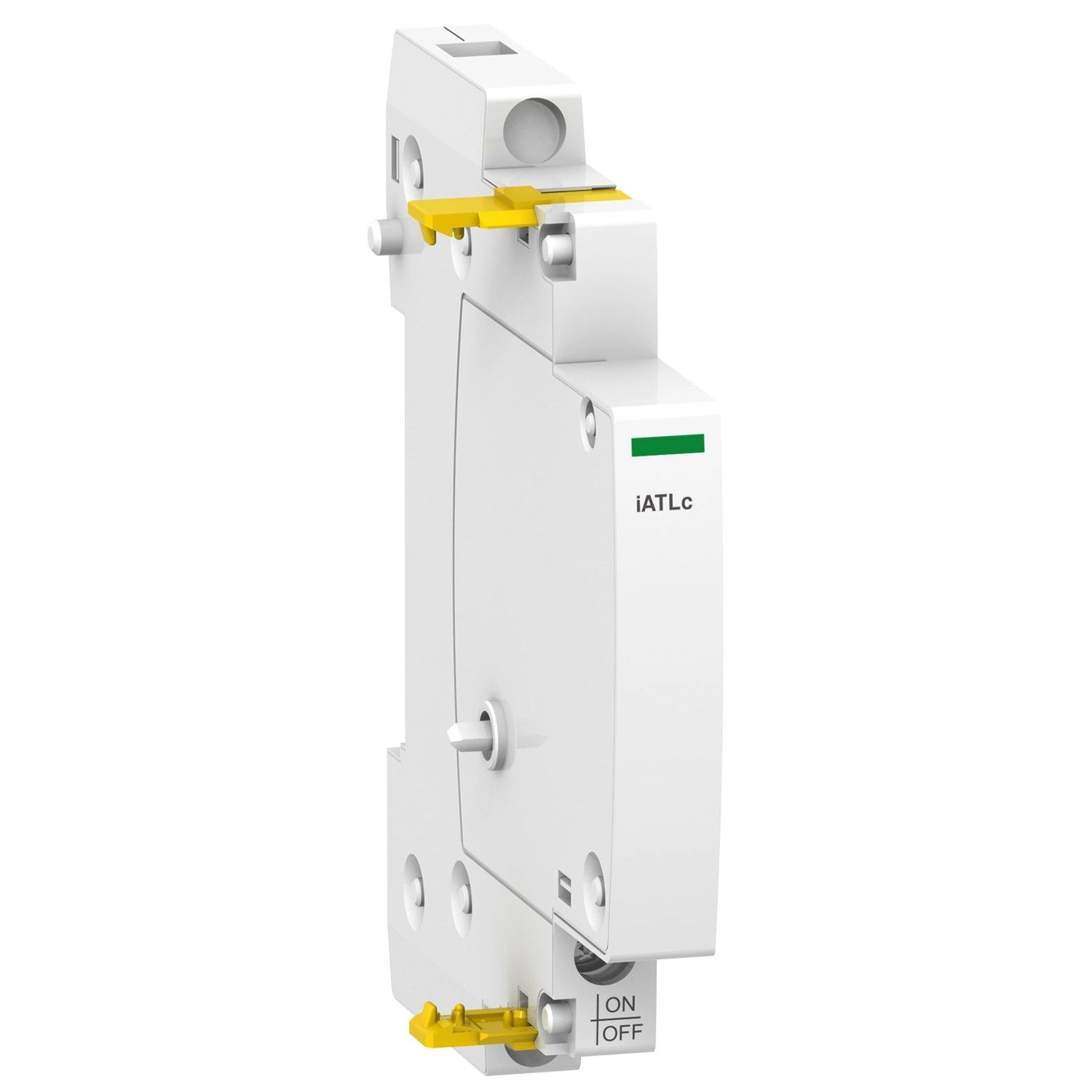

Az Acti9 iATLc (A9C15404) egy központi vezérlő segédeszköz, amely a Schneider Electric népszerű Acti9 termékcsaládjának tagja. Ez a professzionális minőségű vezérlő segédeszköz kifejezetten az Acti9 iTL, iTLi és iTLs impulzusrelék távoli irányítására lett kifejlesztve, lehetővé téve a világítási és egyéb elektromos rendszerek hatékony központi vezérlését.
A Schneider Electric Acti9 iATLc modul egyedülálló jellemzője, hogy széles vezérlési feszültségtartománnyal rendelkezik (24...240 V AC 50/60 Hz), így rugalmasan alkalmazható különböző vezérlési igényekhez. A készülék két bemeneti csatlakozással rendelkezik a kapcsoló működtetéséhez, ami lehetővé teszi a kapcsolt áramkörök rugalmas irányítását. Az A9C15404 típusú központi vezérlő eszköz felszerelése egyszerű, közvetlenül a TL készülék jobb oldalára rögzíthető, és standard DIN sínre is felszerelhető.
Műszaki adatok tekintetében az iATLc egység 440 V névleges szigetelési feszültséggel és 4 kV névleges lökőfeszültség-állósággal rendelkezik, ami biztosítja a megbízható működést még szélsőséges körülmények között is. A kompakt méretezés - mindössze 81 mm magasság, 9 mm szélesség és 69 mm mélység - lehetővé teszi a helytakarékos beépítést az elosztószekrényekbe. A 9 mm-es osztásegység azt jelenti, hogy mindössze 1 modult foglal el a DIN sínen, így értékes helyet takarít meg.
A csatlakoztatás alagútszerű sorkapcsokkal történik, amelyek 0,5–4 mm² merev vagy 1–4 mm² rugalmas vezetékek befogadására alkalmasak, kábelvéggel vagy anélkül. A vezetékcsupaszítási hossz 11 mm, a meghúzási nyomaték pedig 1 N.m. A termék fehér színű, IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és megfelel az EN/IEC 60669-2-2 szabványnak. A készülék kompatibilis az iTL (16 A) és iTL (32 A) típusú impulzusrelékkel, így különböző terhelésű alkalmazásokhoz használható.
A Schneider Electric Acti9 iATLc központi vezérlő széles környezeti működési tartományban használható: -20...50 °C üzemi hőmérséklet és -40...70 °C tárolási hőmérséklet között. A készülék trópusi kivitelű (2-es fokozat), és akár 95% relatív páratartalom mellett is megbízhatóan működik 55 °C-on. A III-as túlfeszültség-kategóriába tartozik, ami tovább növeli a készülék üzembiztonságát. Az A9C15404 típusszámú iATLc modul ideális választás modern épületautomatizálási rendszerekhez, ahol központosított világításvezérlésre van szükség, különösen irodaépületekben, kereskedelmi létesítményekben vagy akár otthoni környezetben is.
Schneider Electric Acti9 iTL - A9C15404 - központi vezérlő, 24 - 240VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Eszköz rövid neve: iATLc
Terméktípus: Központi vezérlő segédeszköz
Vezérlő áramkör feszültsége [Uc]: 24...240 V AC 50/60 Hz impulzus
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 440 V
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Távvezérlés típusa: 2 bemenet kapcsolóhoz
Felszerelési mód: Rögzített, a TL jobb oldalán
Szerelési felület: DIN sín
9 mm-es osztásegység: 1
Magasság: 81 mm
Szélesség: 9 mm
Mélység: 69 mm
Szín: Fehér
Csatlakozások és kompatibilitás
Csatlakozók - sorkapcsok: Alagútszerű sorkapcsok 0,5...4 mm² - merev
Alagútszerű sorkapcsok 0,5...4 mm² - merev - kábelvéggel
Alagútszerű sorkapcsok 1...4 mm² - rugalmas
Alagútszerű sorkapcsok 1...4 mm² - rugalmas - kábelvéggel
Vezetékcsupaszítási hossz: 11 mm
Meghúzási nyomaték: 1 N.m
Termékcsalád-kompatibilitás: Acti9 iTL
Acti9 iTLi
Acti9 iTLs
Termékkompatibilitás: ITL (32 A)
ITL (16 A)
Környezeti jellemzők
Túlfeszültség-kategória: III
IP védettségi fokozat: IP20 az IEC 60529 szerint
Trópusi kivitel: 2
Relatív páratartalom: 95 % 55 °C-on
Környezeti levegő hőmérséklet működés közben: -20...50 °C
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Szabványok: EN/IEC 60669-2-2
