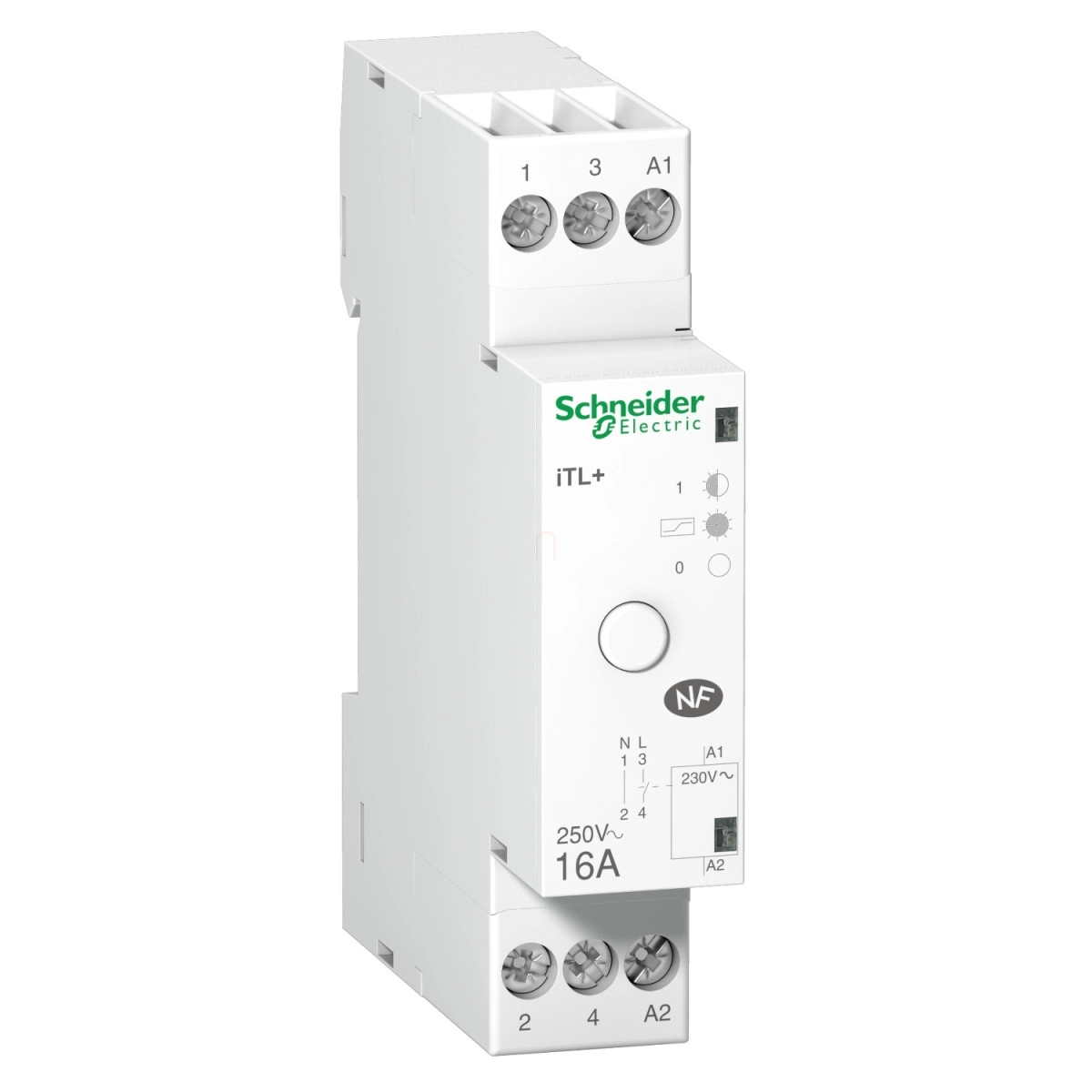

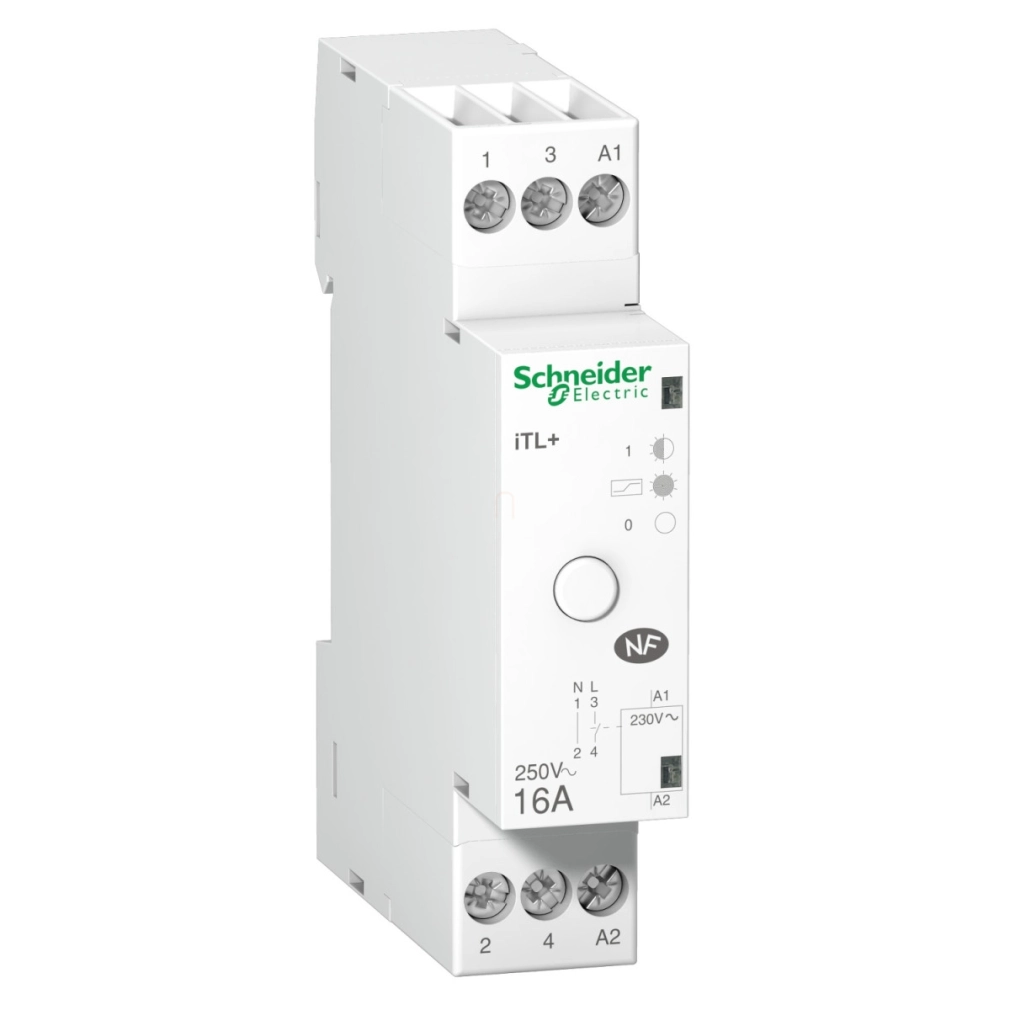

A Schneider Electric Acti9 iTL+ impulzus relé (A9C15032) egy kiemelkedő minőségű, professzionális célú villamos kapcsolóeszköz, amely ideális megoldást kínál lakóépületek, kereskedelmi és ipari létesítmények világításvezérléséhez. Ez a 16A névleges áramerősségű, 1P+N pólusú, 1 NO érintkezővel rendelkező impulzus relé tökéletes választás olyan helyekre, ahol több kapcsolási pontról szeretnéd vezérelni ugyanazt a világítási áramkört.
Az Acti9 iTL+ impulzus relé különlegessége, hogy mind távolról, mind manuálisan vezérelhető, így maximális rugalmasságot biztosít a felhasználás során. A távvezérléshez világító nyomógombokat használhatsz, amelyek 5 mA áramot igényelnek, így akár több párhuzamosan kötött nyomógombbal is működtetheted ugyanazt a relét különböző helyekről. Az impulzus időtartam 50 ms és 1 s közötti, a kapcsolási frekvencia pedig akár 6 kapcsolási művelet/perc lehet, ami lehetővé teszi a gyakori kapcsolást igénylő alkalmazásokban való használatot. A beépített állapotjelzés (ON/OFF) egyértelmű visszajelzést ad a relé aktuális állapotáról.
Műszaki szempontból az A9C15032 modell 230V AC 50 Hz vezérlőfeszültséggel működik, és ugyanilyen névleges üzemi feszültséggel rendelkezik. A tartóteljesítmény-felvétel mindössze 1.1 VA, a bekapcsolási teljesítmény pedig 11 VA. A termék kiemelkedő elektromos élettartammal büszkélkedhet: mind AC-21, mind AC-22 kategóriában 5 millió kapcsolási ciklust garantál, ami hosszú távú, megbízható működést biztosít. A relé méretei kompaktak (magasság: 84 mm, szélesség: 18 mm, mélység: 60 mm), és 2 modul széles (9 mm-es osztás szerint), így minimális helyet foglal a kapcsolószekrényben, miközben DIN-sínre pattintható rögzítésének köszönhetően könnyen telepíthető.
A csatlakozási lehetőségek tekintetében az iTL+ rugalmas: a felső vagy alsó alagút típusú csatlakozók lehetővé teszik 2 db 1.5 mm² vagy 2.5 mm² keresztmetszetű merev vagy érvéghüvelyes hajlékony vezeték, illetve 1 db 4 mm² keresztmetszetű merev vagy hajlékony vezeték csatlakoztatását. A vezetékcsupaszítási hossz 10 mm, a meghúzási nyomaték pedig 1 N.m. A készülék IP20 védettséggel rendelkezik nyitott állapotban, és IP40 védettséggel a kapcsolószekrényben, így megfelelő védelmet nyújt a por és a véletlen érintés ellen. A működési hőmérséklet-tartomány -5°C és 55°C között van, ami széleskörű alkalmazhatóságot biztosít különböző környezetekben. A termék zajszintje rendkívül alacsony, mindössze 30 dB, így csendes környezetben is ideális választás.
Schneider Electric Acti 9 iTL+ - A9C15032 - 16A standard kotraktor, 1P+N, Uc 230VAC műszaki adatok
Főbb tulajdonságok
Termékcsalád: Acti9
Terméknév: Acti9 iTL+
Terméktípus: Impulzus relé
Eszköz rövid neve: iTL+
Alkalmazás: Standard
Pólusok: 1P + N
Nulla vezető pozíciója: Bal
Érintkező összetétel: 1 NO
Névleges áram [In]: 16 A
Hálózat típusa: AC
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50 Hz
Kiegészítő tulajdonságok
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség [Ue]: 230 V AC 50 Hz
Vezérlési típus: Távoli és kézi vezérlés
Vezérlőjel típusa: Impulzus
Kapcsolási frekvencia: 6 kapcsolási művelet/perc
Impulzus időtartam: 50 ms...1 s
Távvezérlés típusa: Világító nyomógomb 5 mA
Helyi jelzés: ON/OFF jelzés
Tartó teljesítményfelvétel: 1.1 VA
Bekapcsolási teljesítmény: 11 VA
Szerelés és méretek
Szerelési mód: Rápattintható
Szerelési alap: DIN sín
Szélesség (9 mm-es osztás): 2
Magasság: 84 mm
Szélesség: 18 mm
Mélység: 60 mm
Csatlakozások
Csatlakozók típusa: Alagút típusú csatlakozók felül vagy alul
Merev vezeték csatlakozás: 2 kábel 1.5 mm² vagy 2.5 mm², vagy 1 kábel 4 mm²
Hajlékony vezeték csatlakozás: 2 kábel 1.5 mm² érvéghüvellyel, 2 kábel 2.5 mm² érvéghüvely nélkül, vagy 1 kábel 4 mm² érvéghüvely nélkül
Vezetékcsupaszítási hossz: 10 mm
Meghúzási nyomaték: 1 N.m
Környezeti jellemzők
Szabványok: EN 669-2-2
Minőségjelzés: NF
Zajszint: 30 dB
IP védettség: IP20 (nyitott állapotban), IP40 (kapcsolószekrényben)
Trópusi kivitel: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Működési környezeti hőmérséklet: -5...55 °C
Tárolási környezeti hőmérséklet: -40...60 °C
Teljesítmény és élettartam
Elektromos élettartam: AC-21: 5000000 ciklus, AC-22: 5000000 ciklus
