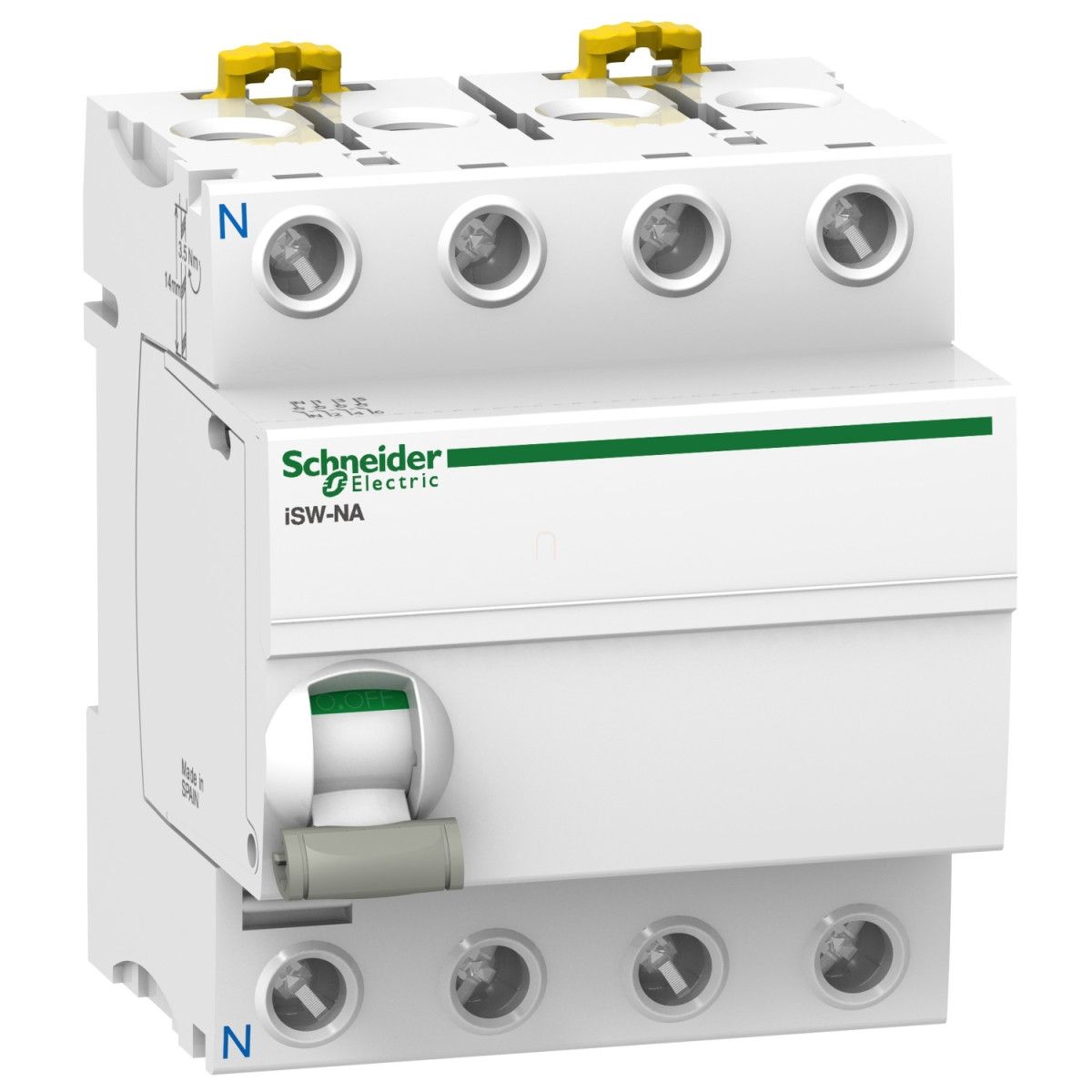

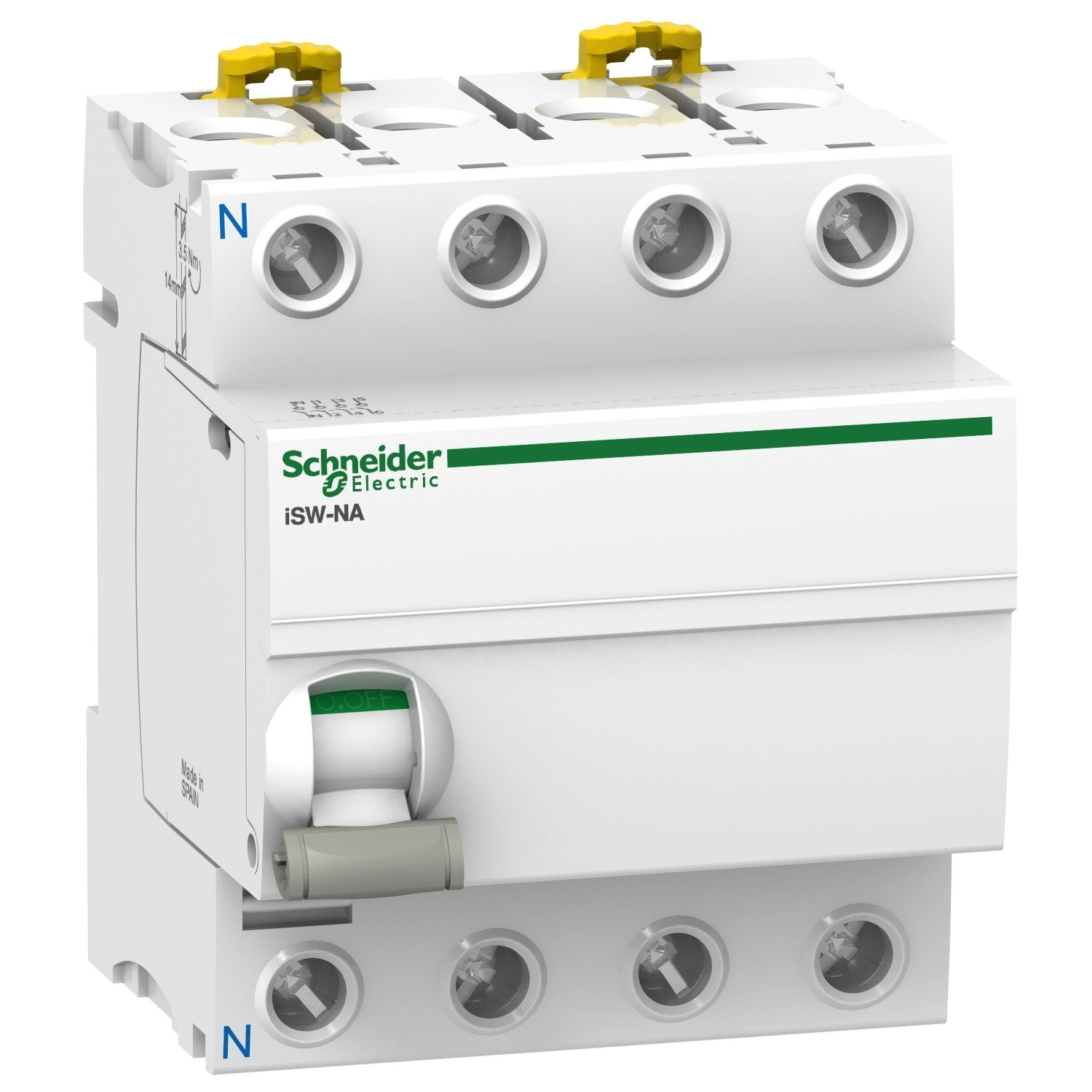

A Schneider Electric Acti9 iSW-NA termékcsalád A9S70790 cikkszámú kapcsoló-leválasztója egy professzionális villamos berendezés, amely kiváló megoldást nyújt a villamos rendszerek biztonságos vezérléséhez és leválasztásához. Az eszköz 3 pólus + N kialakítású, 100 A névleges áramerősséggel rendelkezik, így ideális választás ipari és kereskedelmi alkalmazásokhoz, ahol a megbízható teljesítmény és a biztonság kritikus fontosságú.
A Schneider Electric Acti9 iSW-NA (A9S70790) terheléskapcsoló vezérlési és szigetelési feladatok ellátására szolgál, és teljesíti az EN/IEC 60947-3 szabvány AC-22A felhasználási kategória követelményeit. A leválasztási funkcióra való alkalmassága garantálja a rendszer biztonságos karbantartását és szervizelését. A bal oldali semleges pozícióval rendelkező készülék 400/415 V AC 50/60 Hz üzemi feszültségen működik, és 100 A névleges üzemi árammal bír. A kapcsoló-leválasztó 5 kA zárlati bekapcsolási képességgel rendelkezik önállóan használva, valamint 1,5 kA névleges rövid idejű zárlati áramot képes elviselni 1 másodpercig. A szigetelési feszültsége 500 V AC 50/60 Hz az EN/IEC 60947-3 szabványnak megfelelően, míg a névleges lökőfeszültség-állósága 6 kV.
Az Acti9 iSW-NA terheléskapcsoló praktikus funkciókat kínál, mint a toggle vezérlés és a távkioldás lehetősége. A készüléken ON/OFF jelzés mutatja az aktuális állapotot, valamint érintkező helyzet jelző is megtalálható. A telepítést megkönnyíti a DIN sínre pattintható kivitel, és a készülék kompatibilis a fésűs sínek és elosztóblokkok használatával is, akár felső vagy alsó elhelyezéssel. A 72 mm széles, 85 mm magas és 74 mm mély készülék 8 darab 9 mm-es osztású helyet foglal el a szerelősínen. A fehér színű kapcsoló 20000 mechanikai és 10000 villamos kapcsolási ciklusra van tervezve, ami hosszú élettartamot biztosít még intenzív használat mellett is. A csatlakoztatás alagút típusú csatlakozókon keresztül történik, amelyek rugalmas (1-25 mm² érvéghüvellyel vagy anélkül) vagy merev (1-35 mm²) vezetékek fogadására alkalmasak. A vezetékek megfelelő csatlakoztatásához 14 mm-es csupaszolási hossz és 3,5 Nm meghúzási nyomaték ajánlott.
A Schneider Electric A9S70790 számú terheléskapcsolója széles működési hőmérséklet-tartománnyal rendelkezik (-35°C és +70°C között), és extrém körülmények között is használható, például 95% relatív páratartalom mellett 55°C-on. Az IP20-as védettségi fokozattal rendelkező készülék 3-as szennyezettségi fokozatú környezetben is biztonságosan alkalmazható. Az eszköz kompatibilis kioldóegységekkel is, ami tovább bővíti a felhasználási lehetőségeket. A Schneider Electric Acti9 iSW-NA terheléskapcsolója ideális választás minden olyan helyszínen, ahol a biztonságos áramköri leválasztás és a megbízható működés alapvető követelmény.
Schneider Electric Acti9 iSW-NA - A9S70790 műszaki adatok
Alapvető jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iSW-NA
Eszköz típusa: Kapcsoló-leválasztó
Rövid név: iSW-NA
Felhasználási terület: Vezérlés, Szigetelés
Pólusok leírása: 3P + N
Semleges pozíció: Bal
Felhasználási kategória: AC-22A az EN/IEC 60947-3 szerint
Szigetelésre alkalmas: Igen, az EN/IEC 60947-3 szerint
Villamos adatok
Névleges üzemi áram [Ie]: 100 A (400/415 V AC 50/60 Hz)
Névleges üzemi feszültség [Ue]: 400/415 V AC 50/60 Hz
Zárlati bekapcsolási képesség [Icm]: 5 kA önálló kapcsoló-leválasztóként
Névleges rövid idejű zárlati áram [Icw]: 1,5 kA 1 másodpercig
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz az EN/IEC 60947-3 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az EN/IEC 60947-3 szerint
Mechanikai jellemzők
Vezérlés típusa: Billenőkapcsoló, Távkioldás
Helyi jelzés: BE/KI jelzés
Érintkező helyzetjelző: Igen
Felszerelési mód: Pattintható
Szerelőalap: DIN sín
Fésűsín és elosztóblokk kompatibilitás: Felső vagy alsó: IGEN
9 mm-es osztások száma: 8
Méretek (mm): Magasság: 85, Szélesség: 72, Mélység: 74
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 10000 ciklus
Csatlakoztatás
Csatlakozások - kapcsok: Alagút típusú kapcsok (felső vagy alsó) 1 kábel(ek) 1...25 mm² hajlékony érvéghüvellyel, 1...25 mm² hajlékony érvéghüvely nélkül, 1...35 mm² merev kábelvég nélkül
Huzalcsupaszítási hossz: 14 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti feltételek
Szabványok: EN 60947-3, IEC 60947-3
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 3 az IEC 60947-3 szerint
Trópusállóság: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet - üzemelés: -35...70°C
Környezeti hőmérséklet - tárolás: -40...85°C
