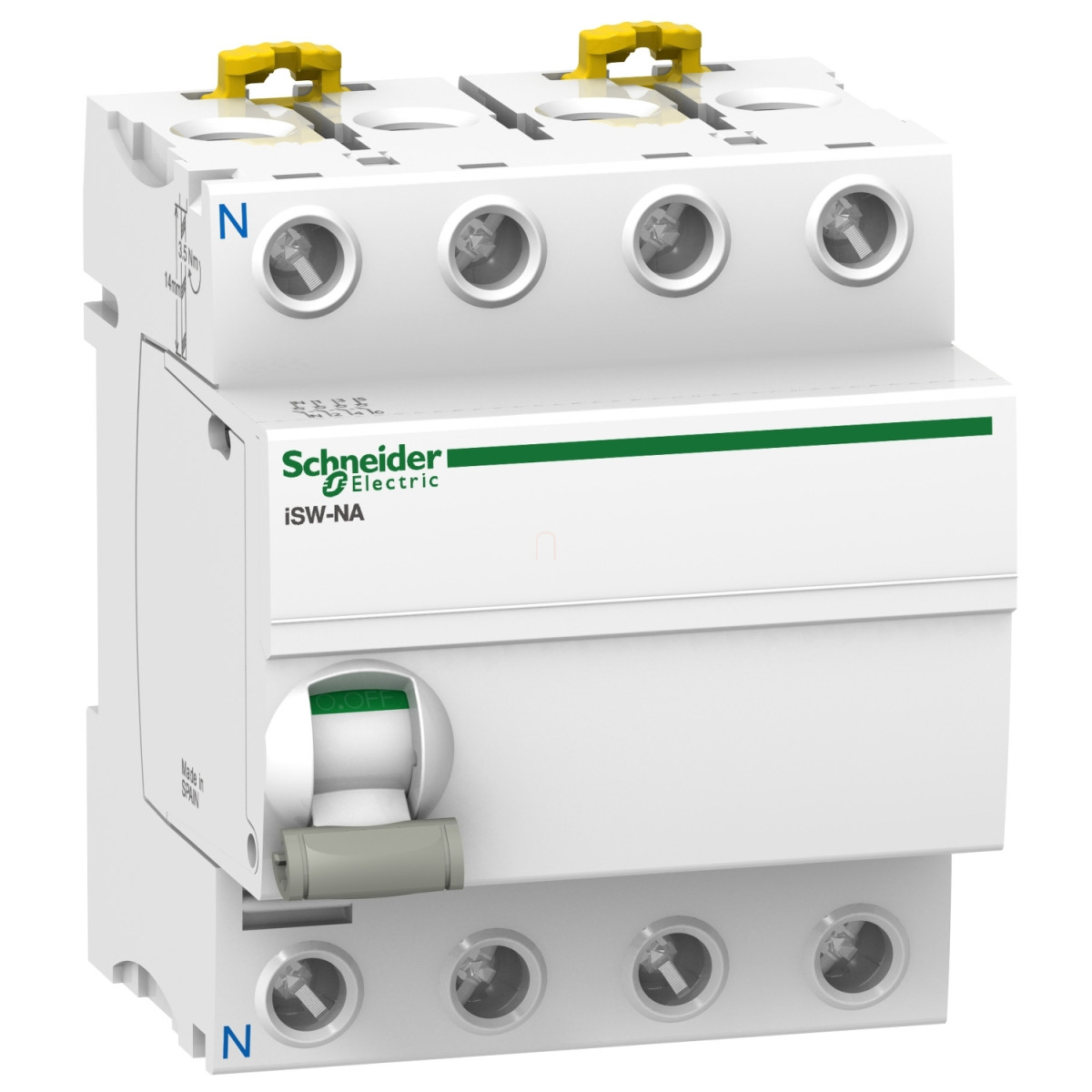

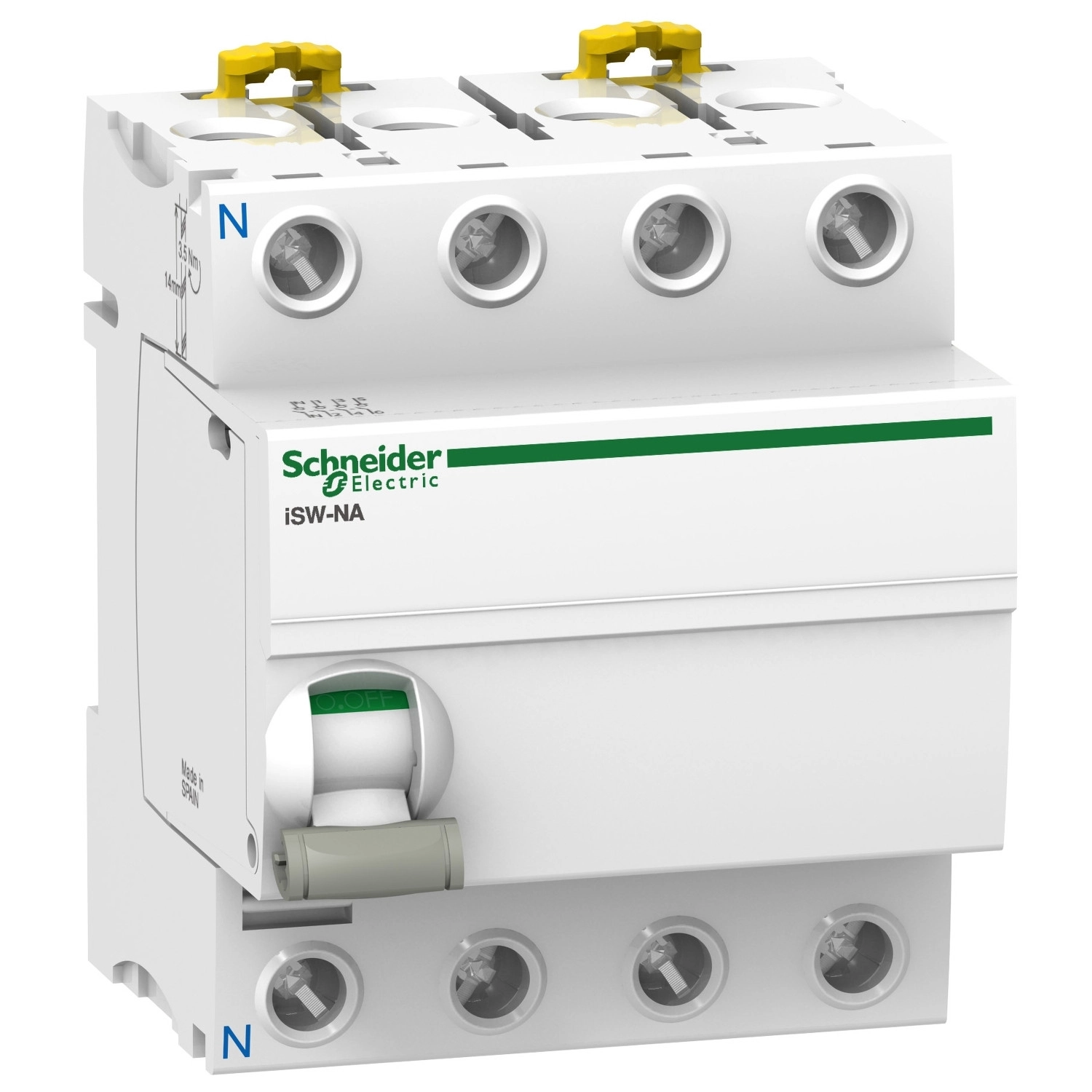

A Schneider Electric Acti9 iSW-NA (A9S70780) terheléskapcsoló egy sokoldalú és megbízható kapcsolóeszköz, amely tökéletes megoldást nyújt elektromos rendszerek biztonságos leválasztására és vezérlésére. Ez a 3 pólusú + N kivitelű, 80A névleges áramú készülék ideális választás ipari és kereskedelmi alkalmazásokhoz, ahol a megbízható áramkör-leválasztás és vezérlés alapvető követelmény.
A termék az Acti9 termékcsalád tagjaként a Schneider Electric minőségi szabványainak megfelelően készült, és teljesíti az EN/IEC 60947-3 szabvány AC-22A felhasználási kategóriájának követelményeit. A kapcsoló kifejezetten alkalmas leválasztási feladatok elvégzésére, amit az EN/IEC 60947-3 szabványnak való megfelelőség is igazol. A készülék bal oldali semleges pozícióval rendelkezik, ami megkönnyíti a telepítést és a használatot.
Technikai szempontból a Schneider Electric Acti9 iSW-NA A9S70780 terheléskapcsoló lenyűgöző paraméterekkel büszkélkedhet. A 80A névleges üzemi áram 400/415V AC 50/60Hz mellett biztosított. A készülék névleges rövidzárlati bekapcsolóképessége (Icm) 5 kA, míg a névleges rövid idejű áramtartása (Icw) 1,2 kA 1 másodpercig. A szigetelési feszültség (Ui) 500V AC 50/60Hz, és 6 kV impulzusfeszültség-állósággal (Uimp) rendelkezik, mindkettő az EN/IEC 60947-3 szabványnak megfelelően. A kapcsolót kétféleképpen lehet működtetni: távkioldással vagy kézi kapcsolással. A készülék rendelkezik BE/KI jelzéssel és érintkezőhelyzet-jelzővel, így mindig látható az aktuális állapota.
A telepítés rendkívül egyszerű a DIN-sínre történő rápattintással. A készülék kompatibilis a fésűs sínek és elosztóblokkok használatával, ami tovább növeli a szerelés rugalmasságát. A 72 mm széles, 85 mm magas és 74 mm mély méretekkel rendelkező kompakt kialakítás lehetővé teszi a helytakarékos elhelyezést az elosztószekrényben. A termék 8 db 9 mm-es osztást foglal el a sínrendszeren. A kapcsoló fehér színű, ami megkönnyíti a beazonosítását az elosztószekrényen belül.
A Schneider Electric Acti9 iSW-NA A9S70780 terheléskapcsoló kiemelkedően tartós: mechanikailag 20 000, elektromosan pedig 10 000 kapcsolási ciklust képes teljesíteni. A csatlakozás alagút típusú sorkapcsokkal történik, amelyek felül vagy alul helyezkednek el, és 1-25 mm² rugalmas vezetékekkel (érvéghüvellyel vagy anélkül) vagy 1-35 mm² merev vezetékekkel használhatók. A vezeték csupaszolási hossza 14 mm, és 3,5 Nm nyomatékkal kell meghúzni a csavarokat a biztonságos csatlakozás érdekében. A termék kompatibilis a kioldóegységekkel is, ami tovább bővíti a felhasználási lehetőségeket.
Környezeti szempontból az eszköz IP20 védettséggel rendelkezik, és 3-as szennyezettségi fokozatú környezetben is használható. A terméket széles hőmérsékleti tartományban lehet üzemeltetni: -35°C és +70°C között, míg a tárolási hőmérséklet-tartomány -40°C és +85°C. A 95%-os relatív páratartalom 55°C-on sem jelent problémát a készülék számára, és 2-es tropikalizációs értékkel rendelkezik, így nedvesebb környezetben is megbízhatóan működik.
Schneider Electric Acti9 iSW - NA - A9S70780 - távkioldható terheléskapcsoló, 3P - N, 80A, 415VAC műszaki adatok
Általános adatok
Termékcsalád: Acti9
Terméknév: Acti9 iSW-NA
Termék típusa: Terheléskapcsoló
Rövid terméknév: iSW-NA
Alkalmazás: Leválasztás, Vezérlés
Pólusok leírása: 3P + N
Semleges pozíció: Bal
Felhasználási kategória: AC-22A az EN/IEC 60947-3 szabványnak megfelelően
Leválasztásra alkalmas: Igen, az EN/IEC 60947-3 szerint
Villamos jellemzők
Névleges üzemi áram [Ie]: 80 A 400/415 V AC 50/60 Hz esetén
Névleges üzemi feszültség [Ue]: 400/415 V AC 50/60 Hz
Névleges rövidzárlati bekapcsolóképesség [Icm]: 5 kA önmagában
Névleges rövid idejű áramtartás [Icw]: 1,2 kA 1 másodpercig
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz az EN/IEC 60947-3 szerint
Névleges impulzusfeszültség-állóság [Uimp]: 6 kV az EN/IEC 60947-3 szerint
Műszaki jellemzők
Vezérlési mód: Távkioldás, Kapcsolókar
Helyi jelzés: BE/KI kijelzés
Érintkezőhelyzet-jelző: Igen
Szerelési mód: Rápattintható
Szerelési alap: DIN-sín
Fésűs sín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm-es osztások: 8
Fizikai jellemzők
Magasság: 85 mm
Szélesség: 72 mm
Mélység: 74 mm
Szín: Fehér
Csatlakozások
Csatlakozók - sorkapcsok: Alagút típusú sorkapcsok (felül vagy alul) 1 vezeték 1...25 mm² rugalmas érvéghüvellyel
Alagút típusú sorkapcsok (felül vagy alul) 1 vezeték 1...25 mm² rugalmas érvéghüvely nélkül
Alagút típusú sorkapcsok (felül vagy alul) 1 vezeték 1...35 mm² merev érvéghüvely nélkül
Vezeték csupaszolási hossz: 14 mm
Meghúzási nyomaték: 3,5 N.m
Termékkompatibilitás: Kioldóegység
Környezeti jellemzők
Szabványok: EN 60947-3, IEC 60947-3
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 3, az IEC 60947-3 szerint
Tropikalizáció: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet üzemelés közben: -35...70°C
Környezeti hőmérséklet tároláskor: -40...85°C
Tartósság
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
