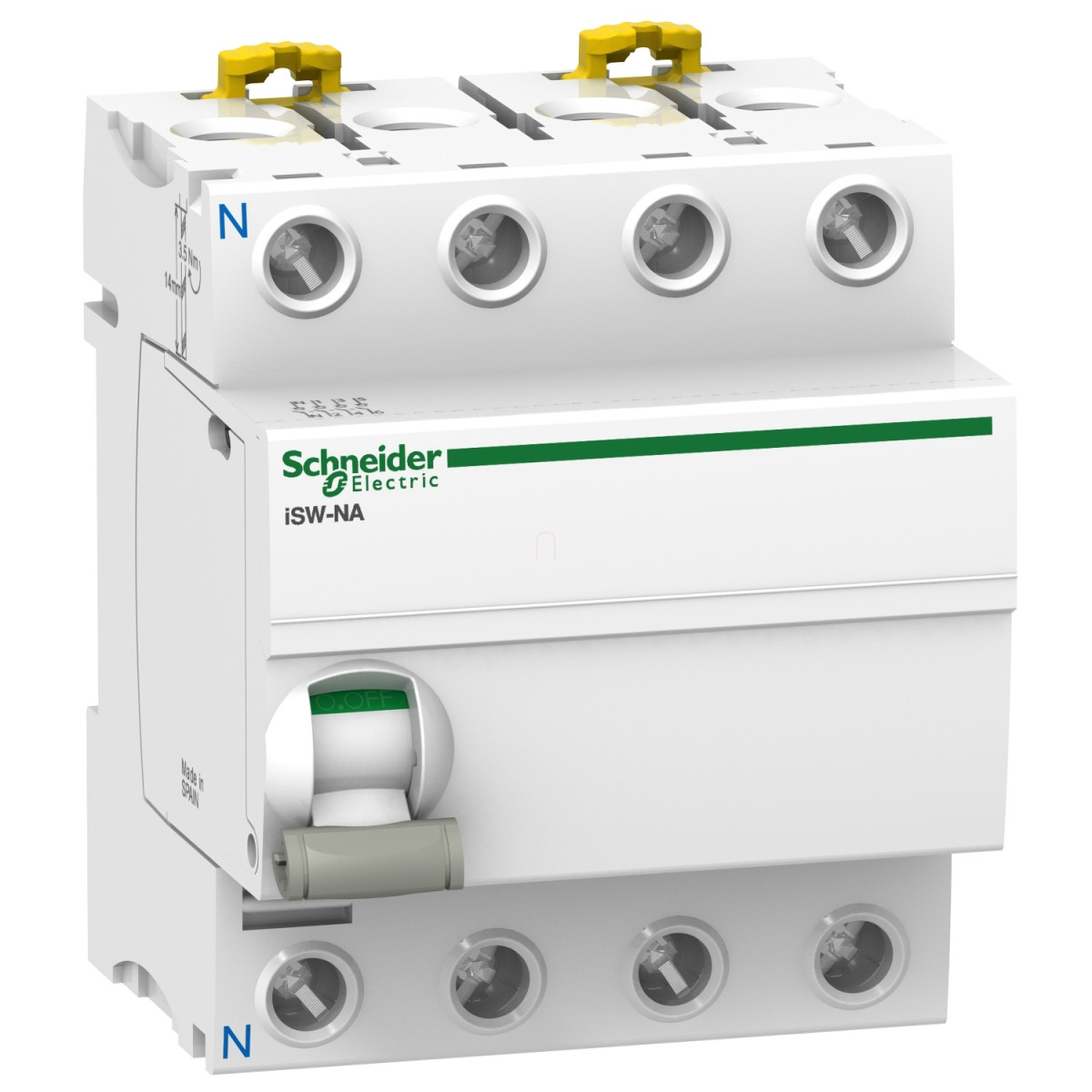

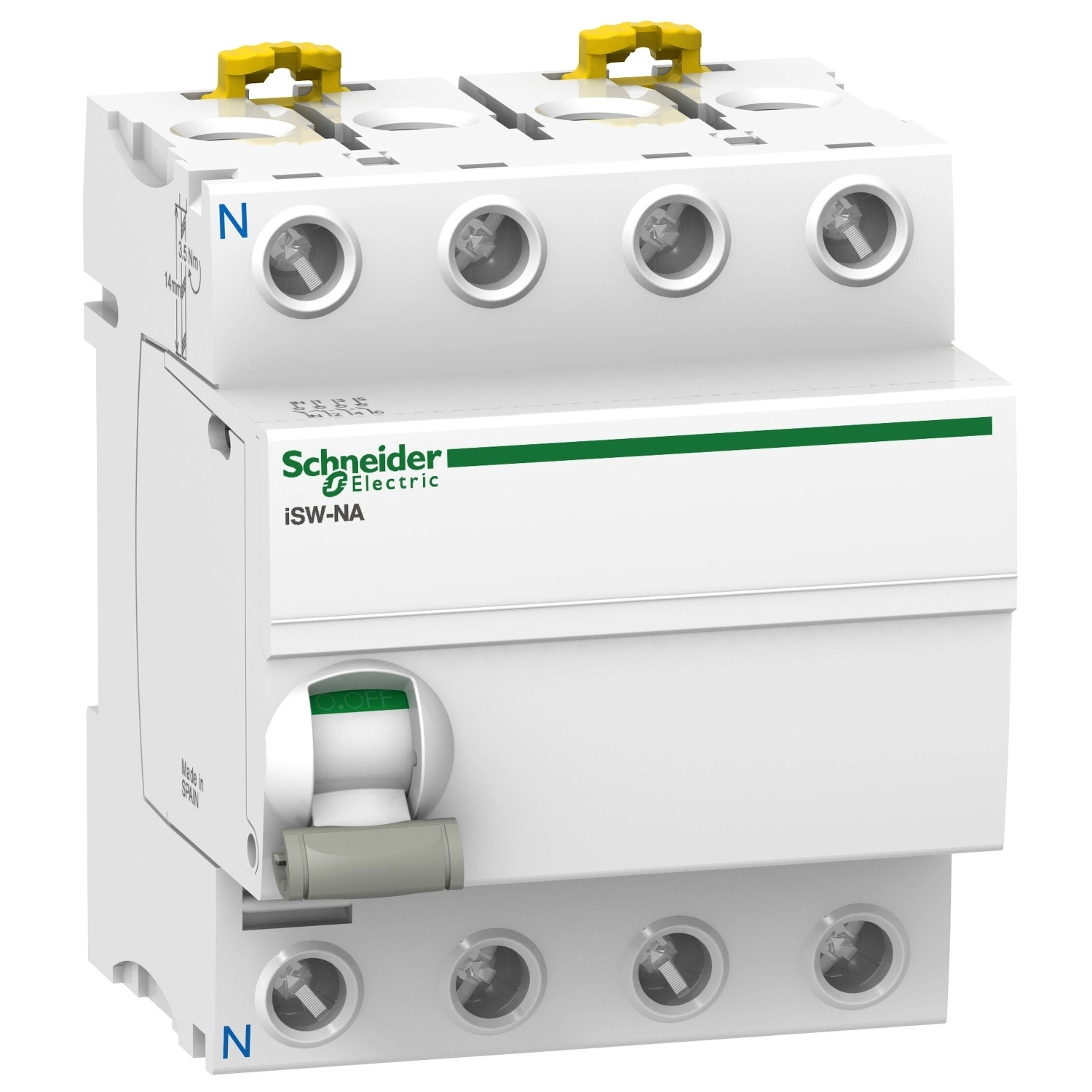

A Schneider Electric Acti9 iSW-NA A9S70763 terheléskapcsoló egy rendkívül megbízható és sokoldalú elektromos kapcsolóeszköz, amely kifejezetten ipari és kereskedelmi villamos rendszerekhez lett kifejlesztve. Ez a 3P+N (három fázis + nulla) konfigurációjú, 63A névleges áramerősségű készülék tökéletesen alkalmazható vezérlési és leválasztási feladatokra, különösen a 400/415V AC 50/60 Hz rendszerekben.
Az Acti9 iSW-NA terheléskapcsoló kiemelkedő műszaki jellemzőkkel rendelkezik, amelyek garantálják a hosszú élettartamot és a biztonságos működést. Megfelel az EN/IEC 60947-3 szabvány AC-22A felhasználási kategóriájának, és alkalmas leválasztásra is ugyanezen szabvány szerint. A kapcsoló 5 kA zárlati bekapcsolási képességgel rendelkezik, 800A rövidideig tartó zárlati áramot képes elviselni 1 másodpercig, 500V szigetelési feszültséget és 6 kV lökőfeszültséget bír el. Ez a magas műszaki színvonal biztosítja, hogy a készülék a legigényesebb ipari környezetben is megbízhatóan működjön.
A termék rugalmasan szerelhető DIN sínre, praktikus billenőkapcsolós kezelőszervvel rendelkezik, és távkioldási lehetőséget is kínál. Az ON/OFF állapotjelzés és a kontaktus pozíciójelző segítségével a kapcsoló állapota mindig egyértelműen látható. Telepítése és használata rendkívül egyszerű: felül vagy alul csatlakoztatható, kompatibilis a Schneider Electric gyűjtősínjeivel és elosztóblokkjaival, a semleges vezető pozíciója pedig bal oldalon található. A készülék méretei (85 mm magasság, 72 mm szélesség, 74 mm mélység) és a 8 darab 9 mm-es osztás lehetővé teszi a helytakarékos beépítést kapcsolószekrényekbe, elosztótáblákba.
A Schneider Electric Acti9 iSW-NA A9S70763 terheléskapcsoló csatlakozási lehetőségei is sokrétűek: alagútcsatlakozókkal rendelkezik, amelyek 1-25 mm² rugalmas vezetéket fogadnak érvéghüvellyel vagy anélkül, illetve 1-35 mm² merev vezetéket. A vezetékek lecsupaszítási hossza 14 mm, a szorítónyomaték pedig 3,5 Nm. A termék kiváló mechanikai (20000 ciklus) és villamos (10000 ciklus) élettartammal rendelkezik, ami hosszú távú, megbízható működést garantál. A készülék fehér színű, IP20 védettségi fokozatú, és -35...+70°C üzemi hőmérséklet-tartományban használható. Az A9S70763 cikkszámú terheléskapcsoló az Acti9 termékcsalád része, amely a Schneider Electric kiemelkedő minőségű kapcsolókészülékeinek zászlóshajója, és világszerte elismert megbízhatóságáról és innovatív megoldásairól.
Schneider Electric Acti9 iSW - NA - A9S70763 - távkioldható terheléskapcsoló, 3P - N, 63A, 415VAC műszaki adatok
Alapadatok
Termékcsalád: Acti9
Terméknév: Acti9 iSW-NA
Terméktípus: Terheléskapcsoló
Eszköz rövid neve: iSW-NA
Alkalmazási terület: Vezérlés, Leválasztás
Pólusok: 3P + N
Semleges vezető pozíciója: Bal
Felhasználási kategória: AC-22A az EN/IEC 60947-3 szerint
Leválasztásra alkalmas: Igen, az EN/IEC 60947-3 szerint
Villamos jellemzők
Névleges üzemi áram [Ie]: 63 A, 400/415 V AC 50/60 Hz
Névleges üzemi feszültség [Ue]: 400/415 V AC 50/60 Hz
Névleges zárlati bekapcsolási képesség [Icm]: 5 kA önállóan
Névleges rövid idejű zárlati áram [Icw]: 800 A 1 másodpercig
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz az EN/IEC 60947-3 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az EN/IEC 60947-3 szerint
Mechanikai jellemzők
Vezérlés típusa: Billenőkapcsoló, Távkioldás
Helyi jelzés: ON/OFF kijelzés
Kontaktus pozíció jelző: Igen
Szerelési mód: Felkattintható
Szerelési alap: DIN sín
Gyűjtősín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm osztás: 8
Méretek: 85 mm magasság, 72 mm szélesség, 74 mm mélység
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 10000 ciklus
Csatlakozások
Csatlakozótípus: Alagútcsatlakozó (felül vagy alul) 1 kábel(ek) 1...25 mm² rugalmas érvéghüvellyel
Alagútcsatlakozó (felül vagy alul) 1 kábel(ek) 1...25 mm² rugalmas érvéghüvely nélkül
Alagútcsatlakozó (felül vagy alul) 1 kábel(ek) 1...35 mm² merev érvéghüvely nélkül
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 3.5 N.m
Terméktámogatás: Kioldórelé
Környezeti jellemzők
Szabványok: EN 60947-3, IEC 60947-3
IP védettségi fokozat: IP20
Szennyezési fokozat: 3 az IEC 60947-3 szerint
Trópusi kivitel: 2
Relatív páratartalom: 95 % 55 °C-on
Környezeti üzemi hőmérséklet: -35...70 °C
Környezeti tárolási hőmérséklet: -40...85 °C
