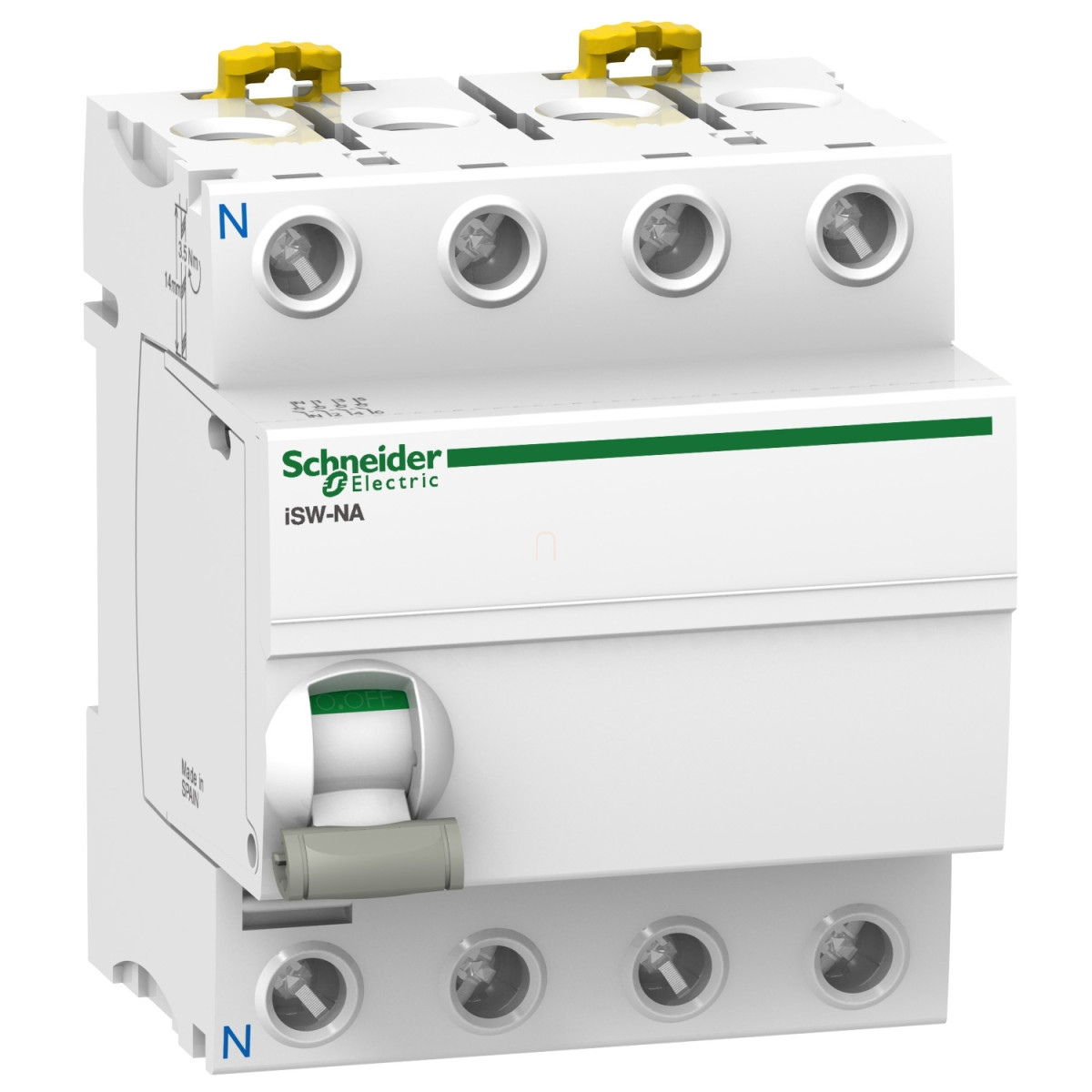

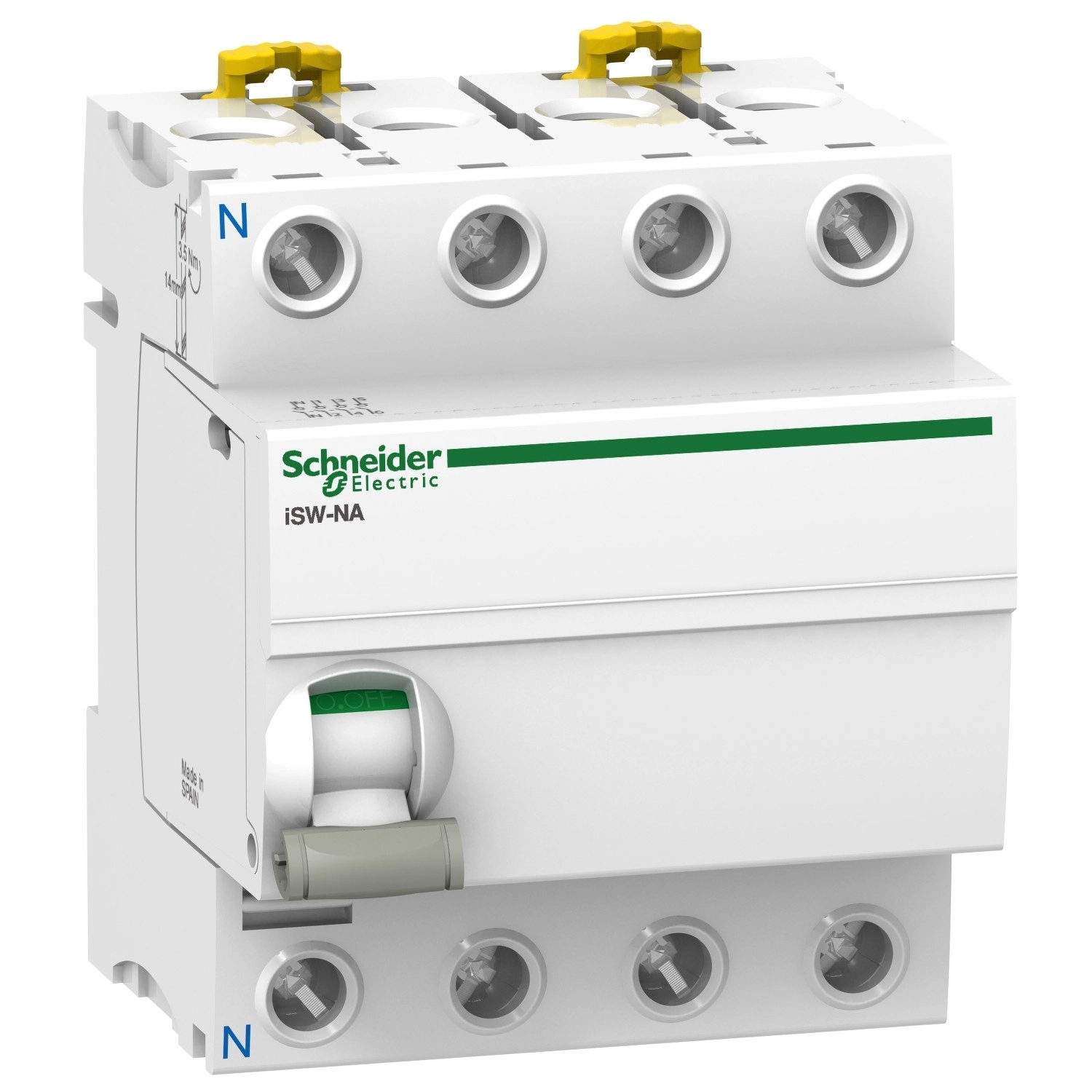

A Schneider Electric Acti 9 iSW-NA (A9S70740) egy prémium minőségű terheléskapcsoló, amely tökéletesen alkalmazható ipari és lakossági elektromos rendszerekben egyaránt. Ez a 3P+N (3 pólus + nullavezető) konfigurációjú, 40A névleges áramerősségű kapcsoló kiváló választás, ha megbízható leválasztási és vezérlési funkcióra van szükséged.
Az Acti 9 sorozat részeként az iSW-NA terheléskapcsoló megfelelőségét az EN/IEC 60947-3 szabvány szerinti AC-22A felhasználási kategória és szigetelési alkalmasság tanúsítja. A 400/415 V AC 50/60 Hz névleges üzemi feszültséggel rendelkező készülék kiemelkedő üzemi paraméterekkel büszkélkedhet: 5 kA zárlati bekapcsolóképesség (Icm), 20 kA 1 másodperces zárlati withstand áram (Icw), 500 V szigetelési feszültség (Ui) és 6 kV lökőfeszültség-állóság (Uimp) jellemzi. A fehér színű készülék 20000 mechanikai és 10000 elektromos kapcsolási ciklust garantál, ami hosszú élettartamot biztosít még ipari környezetben is.
A készülék kezelése egyszerű és áttekinthető: az átkapcsolós működtetés, a távkioldási lehetőség, az ON/OFF helyi jelzés és a kontaktushelyzet-jelző mind a biztonságos és egyértelmű működtetést szolgálják. A DIN-sínre pattintható kivitel, valamint a felső vagy alsó oldali fésűs gyűjtősín-kompatibilitás rugalmas telepítési lehetőséget biztosít. A kapcsoló 85 mm magas, 72 mm széles és 74 mm mély, így kompakt kialakítással illeszkedik az elosztószekrényekbe. A csatlakozókapcsok alagút típusúak, amelyek 1-25 mm² rugalmas vagy 1-35 mm² merev kábelek fogadására alkalmasak, 14 mm-es csupaszolási hossz és 3,5 Nm meghúzási nyomaték mellett.
A készülék sokoldalú felhasználhatóságát növeli, hogy -35°C és +70°C közötti üzemi hőmérséklettartományban működőképes, IP20-as védettséggel rendelkezik, és 3-as szennyezettségi fokozatú környezetben is használható. A tropikalizáció 2-es fokozata és a 95%-os relatív páratartalom (55°C-on) tűrése a kedvezőtlen környezeti feltételek melletti alkalmazhatóságot garantálja. A Schneider Electric A9S70740 terheléskapcsoló ideális választás elosztóberendezések, gépek vagy egyéb villamos rendszerek biztonságos leválasztásához és vezérléséhez a legigényesebb szakemberek számára is.
Schneider Electric Acti 9 iSW - NA - A9S70740 műszaki adatok
Alapadatok
Termékcsalád: Acti9
Terméknév: Acti9 iSW-NA
Termék típusa: Terheléskapcsoló
Készülék rövid neve: iSW-NA
Készülék alkalmazása: Leválasztás, Vezérlés
Pólusok leírása: 3P + N
Nulla pozíció: Bal
Felhasználási kategória: AC-22A az EN/IEC 60947-3 szerint
Leválasztásra alkalmasság: Igen, az EN/IEC 60947-3 szerint
Villamos paraméterek
Névleges üzemi áramerősség [Ie]: 40 A, 400/415 V AC 50/60 Hz
Névleges üzemi feszültség [Ue]: 400/415 V AC 50/60 Hz
Névleges zárlati bekapcsolóképesség [Icm]: 5 kA (önállóan)
Névleges rövididejű zárlati withstand áram [Icw]: 20 kA 1 másodpercig
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz az EN/IEC 60947-3 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az EN/IEC 60947-3 szerint
Elektromos élettartam: 10000 ciklus
Kezelés és kijelzés
Működtetés típusa: Átkapcsolós, Távkioldás
Helyi jelzés: ON/OFF jelzés
Kontaktushelyzet-jelző: Igen
Telepítés
Szerelési mód: Rápattintható
Szerelési alap: DIN-sín
Fésűs gyűjtősín kompatibilitás: Felső vagy alsó: IGEN
9 mm-es osztások: 8
Méretek és fizikai jellemzők
Magasság: 85 mm
Szélesség: 72 mm
Mélység: 74 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Csatlakozások
Csatlakozók - kapcsok: Alagút típusú kapcsok (felső vagy alsó) 1 kábel, 1...25 mm² rugalmas kábelvég nélkül
Alagút típusú kapcsok (felső vagy alsó) 1 kábel, 1...35 mm² merev kábelvég nélkül
Vezetékcsupaszolási hossz: 14 mm
Meghúzási nyomaték: 3,5 N.m
Termék kompatibilitás: Kioldó egység
Környezeti feltételek
Szabványok: IEC 60947-3, EN 60947-3
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 3, az IEC 60947-3 szerint
Tropikalizáció: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet üzemelés alatt: -35...70°C
Környezeti hőmérséklet tároláskor: -40...85°C
