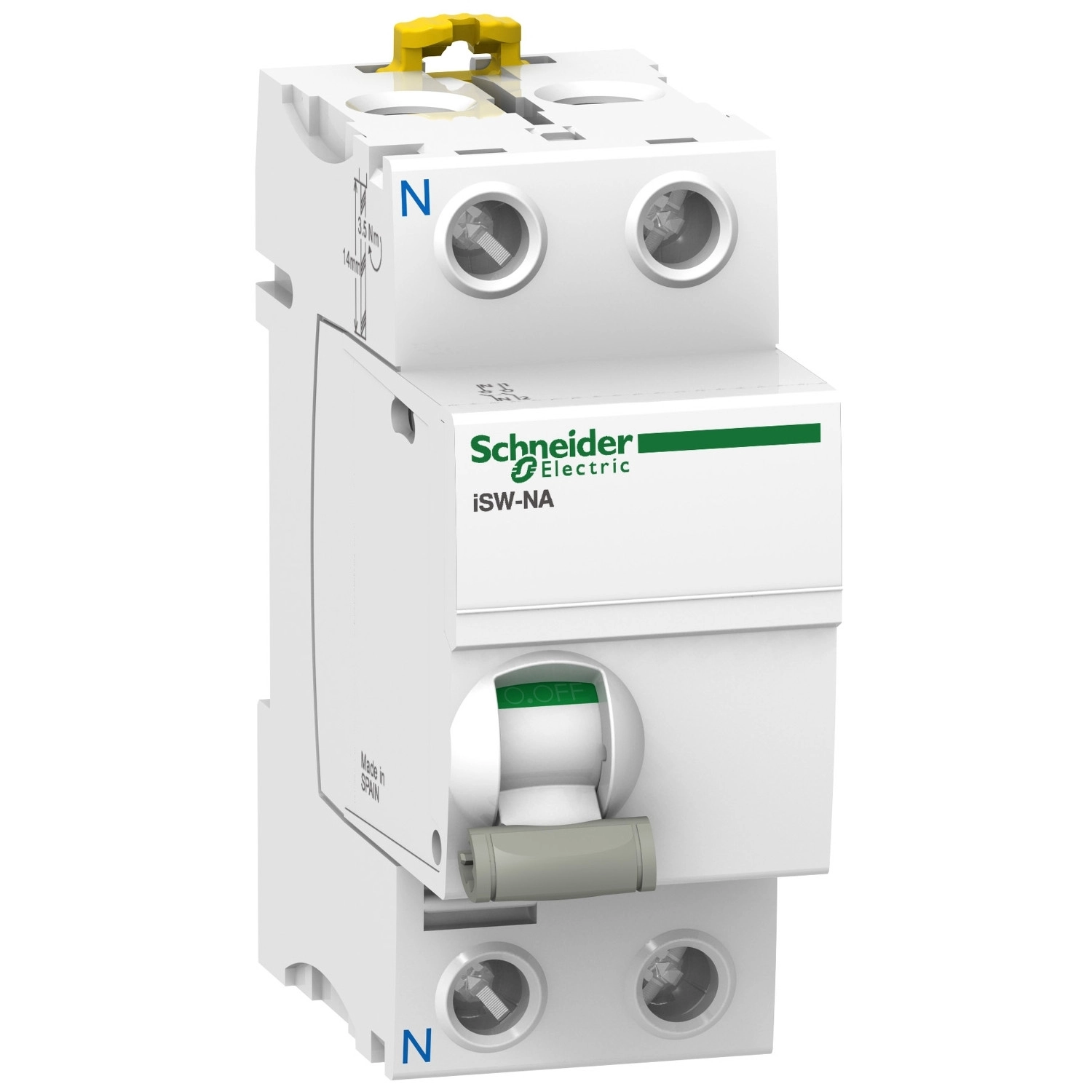

A Schneider Electric Acti9 iSW-NA A9S70690 típusú terheléskapcsoló egy kiváló minőségű villamosipari eszköz, amely 1P+N (egy pólus plusz nulla) kialakítással és 100 amperes névleges áramerősséggel rendelkezik, így ideális választás lakóépületek, irodák és kereskedelmi létesítmények villamos rendszereihez.
Az iSW-NA sorozatú terheléskapcsoló kiemelkedő tulajdonsága a megbízható leválasztási funkció, amely teljes mértékben megfelel az EN/IEC 60947-3 szabványnak. A készülék AC-22A felhasználási kategóriába tartozik, így alkalmas ellenállásos és mérsékelten induktív terhelések kapcsolására 230/240 V AC 50/60 Hz hálózatokban. A bal oldali nullavezeték pozícióval rendelkező eszköz tökéletesen illeszkedik a Schneider Electric Acti9 termékcsaládjába, ezáltal biztosítva a kompatibilitást a cég egyéb moduláris készülékeivel.
A terheléskapcsoló távkioldó funkcióval is rendelkezik, ami lehetővé teszi a készülék távoli működtetését. Az ON/OFF jelzés és a kapcsoló helyzetének egyértelmű vizuális jelzése biztosítja a felhasználó számára a készülék állapotának gyors ellenőrzését. Az eszköz tartós igénybevételre készült, amit a 20.000 mechanikai és 15.000 elektromos kapcsolási ciklus élettartam is bizonyít. Az iSW-NA kapcsoló DIN sínre pattintható, kompatibilis a fésűs gyűjtősínekkel és elosztóblokkokkal (felül vagy alul), így gyorsan és egyszerűen telepíthető villamos elosztószekrényekbe. A 36 mm széles, 85 mm magas és 74 mm mély fehér készülékház 4 modulszélességet foglal el a DIN sínen.
A Schneider Electric A9S70690 terheléskapcsoló műszaki paraméterei között érdemes kiemelni a 5 kA zárlatbekapcsolási szilárdságot (Icm) és az 1,5 kA rövid idejű zárlati szilárdságot (Icw) 1 másodpercig. A 500 V AC szigetelési feszültség (Ui) és a 6 kV lökőfeszültség-állóság (Uimp) tovább növelik a készülék megbízhatóságát. Az IP20-as érintésvédelmi osztály biztosítja a biztonságos működést, miközben a 3-as szennyezettségi fokozatnak megfelelő kialakítás garantálja a hosszú élettartamot még nehéz környezeti feltételek között is. Az iSW-NA terheléskapcsoló rendkívül széles környezeti hőmérséklet tartományban (-35°C és +70°C között) működőképes, ami alkalmassá teszi mind beltéri, mind kültéri elosztószekrényekben történő alkalmazásra.
Schneider Electric Acti9 iSW-NA A9S70690 terheléskapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iSW-NA
Eszköz típusa: Terheléskapcsoló
Rövid megnevezés: iSW-NA
Alkalmazási terület: Leválasztás, Vezérlés
Műszaki jellemzők
Pólusok: 1P + N
Nullavezető helyzete: Bal
Felhasználási kategória: AC-22A az EN/IEC 60947-3 szerint
Leválasztási alkalmasság: Igen, az EN/IEC 60947-3 szerint
Névleges üzemi áram: 100 A 230/240 V AC 50/60 Hz
Névleges üzemi feszültség: 230/240 V AC 50/60 Hz
Zárlati bekapcsolási szilárdság: 5 kA önmagában
Rövid idejű zárlati szilárdság: 1,5 kA 1 másodpercig
Szigetelési feszültség: 500 V AC 50/60 Hz az EN/IEC 60947-3 szerint
Lökőfeszültség-állóság: 6 kV az EN/IEC 60947-3 szerint
Működés és telepítés
Vezérlési mód: Távkioldás, Kapcsolókar
Helyi jelzés: BE/KI kijelzés
Érintkezők helyzetjelzése: Igen
Szerelési mód: Rápattintható
Szerelési alap: DIN sín
Fésűs gyűjtősín kompatibilitás: Felül vagy alul: IGEN
Modulszélesség: 4 (9 mm-es egység)
Fizikai jellemzők
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 74 mm
Színe: Fehér
Tartósság
Mechanikai élettartam: 20000 kapcsolási ciklus
Elektromos élettartam: 15000 kapcsolási ciklus
Csatlakozások
Csatlakozás típusa: Alagút típusú sorkapcsok (felül vagy alul) 1 kábel 1…25 mm² hajlékony érvéghüvellyel
Alagút típusú sorkapcsok (felül vagy alul) 1 kábel 1…25 mm² hajlékony érvéghüvely nélkül
Alagút típusú sorkapcsok (felül vagy alul) 1 kábel 1…35 mm² merev
Vezeték csupaszolási hossz: 14 mm
Meghúzási nyomaték: 3,5 N.m
Kompatibilis termék: Kioldó egység
Környezeti feltételek
Szabványok: EN 60947-3, IEC 60947-3
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 3 az IEC 60947-3 szerint
Trópusi kivitel: 2
Relatív páratartalom: 95% 55°C-on
Üzemi környezeti hőmérséklet: -35…70°C
Tárolási környezeti hőmérséklet: -40…85°C
