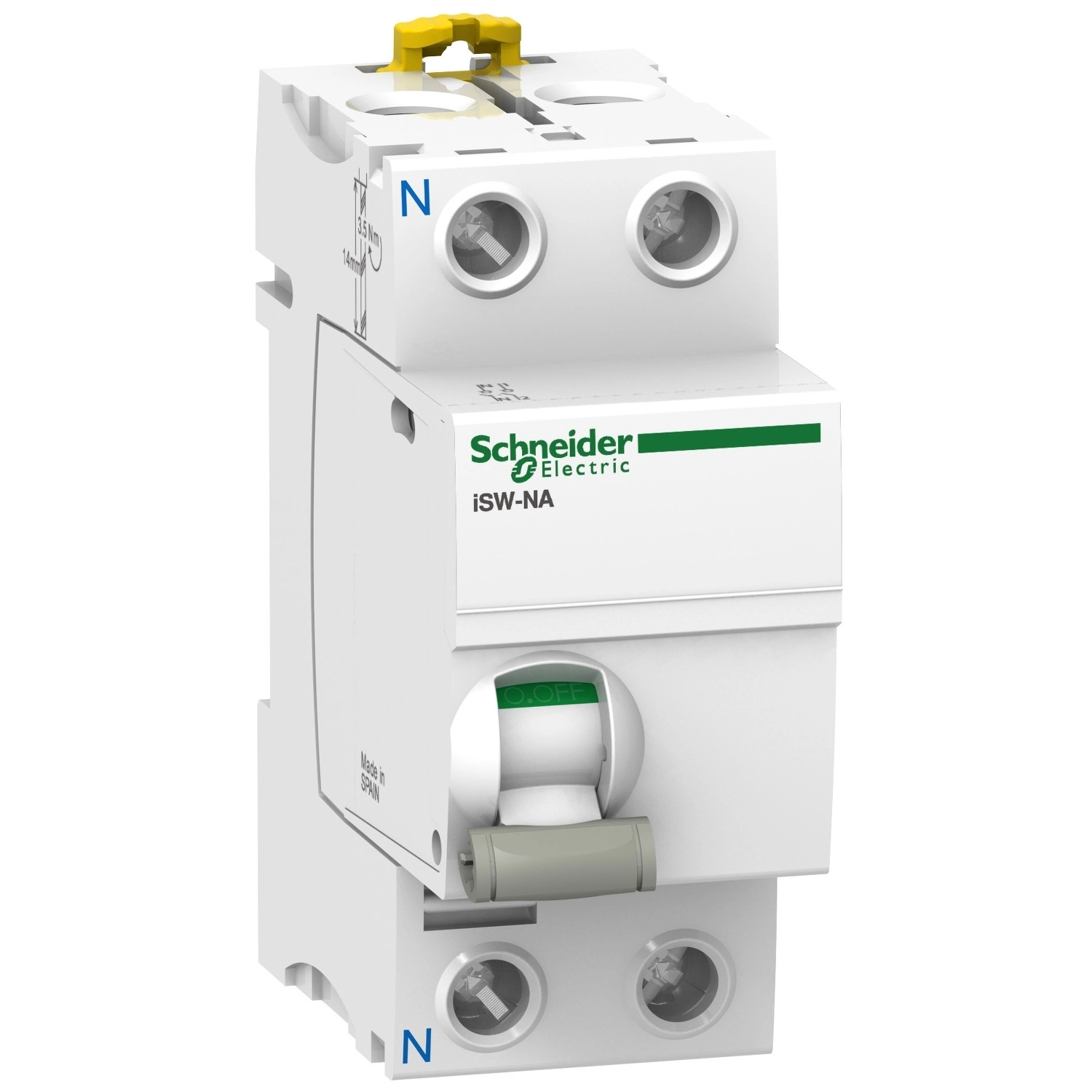

A Schneider Electric Acti 9 iSW-NA távkioldható terheléskapcsoló (A9S70680) egy professzionális minőségű kapcsoló és leválasztó eszköz, melyet kifejezetten villamossági rendszerek biztonságos kezeléséhez és vezérléséhez terveztek. Ez az 1P + N pólusú, 80 amper névleges áramerősségű kapcsoló ideális megoldást nyújt mind lakóépületek, mind kereskedelmi létesítmények villamossági rendszereinek biztonságos izolálásához és kapcsolásához.
Az Acti 9 iSW-NA terheléskapcsoló az AC-22A felhasználási kategóriába tartozik, és teljes mértékben megfelel az EN/IEC 60947-3 szabványnak. A készülék kiváló leválasztási képességgel rendelkezik, ami különösen fontos biztonsági szempont a villamos rendszerek karbantartása és szervizelése során. A 230/240 V AC 50/60 Hz névleges üzemi feszültségen használható eszköz megbízható működést biztosít a mindennapi alkalmazások során. A kapcsoló kapcsolókaros működtetésű, emellett távkioldási funkcióval is rendelkezik, ami növeli a rugalmasságot és a felhasználási lehetőségek körét.
A Schneider Electric Acti 9 iSW-NA A9S70680 terheléskapcsoló számos kiemelkedő műszaki paraméterrel rendelkezik. Az 5 kA névleges zárlati bekapcsolóképesség biztosítja, hogy a kapcsoló biztonságosan tudja kezelni a hirtelen terhelésnövekedéseket. Az 1,2 kA névleges rövid idejű zárlati szilárdság 1 másodpercig garantálja a készülék ellenállóképességét zárlati események során. A 500 V AC névleges szigetelési feszültség és a 6 kV névleges lökőfeszültség-szilárdság további bizonyítéka a termék kiváló műszaki minőségének és biztonságának. Az eszköz rendelkezik BE/KI állapotjelzéssel és érintkező-helyzetjelzővel, így a felhasználó mindig pontosan láthatja a készülék aktuális állapotát.
A telepítés és használat szempontjából is rendkívül felhasználóbarát ez a terheléskapcsoló. A DIN-sínre pattintható kivitel megkönnyíti a gyors és egyszerű felszerelést, míg a gyűjtősín-kompatibilitás (felül vagy alul) növeli a rugalmas telepítési lehetőségeket. A kompakt méretek (85 mm magasság, 36 mm szélesség, 74 mm mélység) és a fehér szín jól illeszkedik a modern kapcsolószekrényekbe. A mechanikai tartósság 20000 kapcsolási ciklus, míg az elektromos tartósság 15000 ciklus, ami hosszú élettartamot biztosít még intenzív használat mellett is. Az eszköz alagútcsatlakozós kapcsokkal rendelkezik (felül vagy alul), amelyek 1-25 mm² rugalmas vezetékek és 1-35 mm² merev vezetékek csatlakoztatását teszik lehetővé. A vezeték csupaszítási hossza 14 mm, a meghúzási nyomaték pedig 3,5 Nm, ami biztosítja a stabil és biztonságos csatlakozást. A termék IP20 védettséggel rendelkezik, és széles hőmérséklet-tartományban (-35...70 °C üzemi és -40...85 °C tárolási hőmérséklet) használható, ami alkalmassá teszi különböző környezeti feltételek melletti működésre.
Schneider Electric Acti 9 iSW - NA - A9S70680 - távkioldható terheléskapcsoló, 1P - N, 80A, 240VAC műszaki adatok
Főbb tulajdonságok
Terméknév: Acti9 iSW-NA
Termék típus: Terheléskapcsoló
Rövid terméknév: iSW-NA
Alkalmazási terület: Leválasztás, Vezérlés
Pólusok: 1P + N
Nulla vezető pozíciója: Bal
Felhasználási kategória: AC-22A az EN/IEC 60947-3 szerint
Leválasztási alkalmasság: Igen, megfelel az EN/IEC 60947-3-nak
Műszaki paraméterek
Névleges üzemi áram [Ie]: 80 A 230/240 V AC 50/60 Hz mellett
Névleges üzemi feszültség [Ue]: 230/240 V AC 50/60 Hz
Névleges zárlati bekapcsolóképesség [Icm]: 5 kA önálló terheléskapcsolóként
Névleges rövid idejű zárlati szilárdság [Icw]: 1,2 kA 1 másodpercig
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz, megfelel az EN/IEC 60947-3-nak
Névleges lökőfeszültség-szilárdság [Uimp]: 6 kV, megfelel az EN/IEC 60947-3-nak
Működtetés és jelzések
Működtetés típusa: Kapcsolókaros, Távkioldású
Helyi jelzés: BE/KI állapotjelzés
Érintkező helyzetjelző: Igen
Telepítési adatok
Szerelési mód: Pattintható
Szerelési alap: DIN sín
Gyűjtősín kompatibilitás: Felül vagy alul: IGEN
9 mm-es osztások száma: 4
Fizikai jellemzők
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 74 mm
Szín: Fehér
Tartósság
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság: 15000 ciklus
Csatlakozások
Kapocstípus: Alagútcsatlakozós kapcsok (felül vagy alul)
Vezetékméret: 1 vezeték 1...25 mm² rugalmas érvéghüvellyel
Vezetékméret: 1 vezeték 1...25 mm² rugalmas érvéghüvely nélkül
Vezetékméret: 1 vezeték 1...35 mm² merev
Vezeték csupaszítási hossza: 14 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti feltételek
Szabványok: EN 60947-3, IEC 60947-3
IP védettség: IP20
Szennyezettségi fok: 3, megfelel az IEC 60947-3-nak
Trópusi kivitel: 2
Relatív páratartalom: 95% 55 °C-on
Környezeti hőmérséklet üzemelés közben: -35...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
