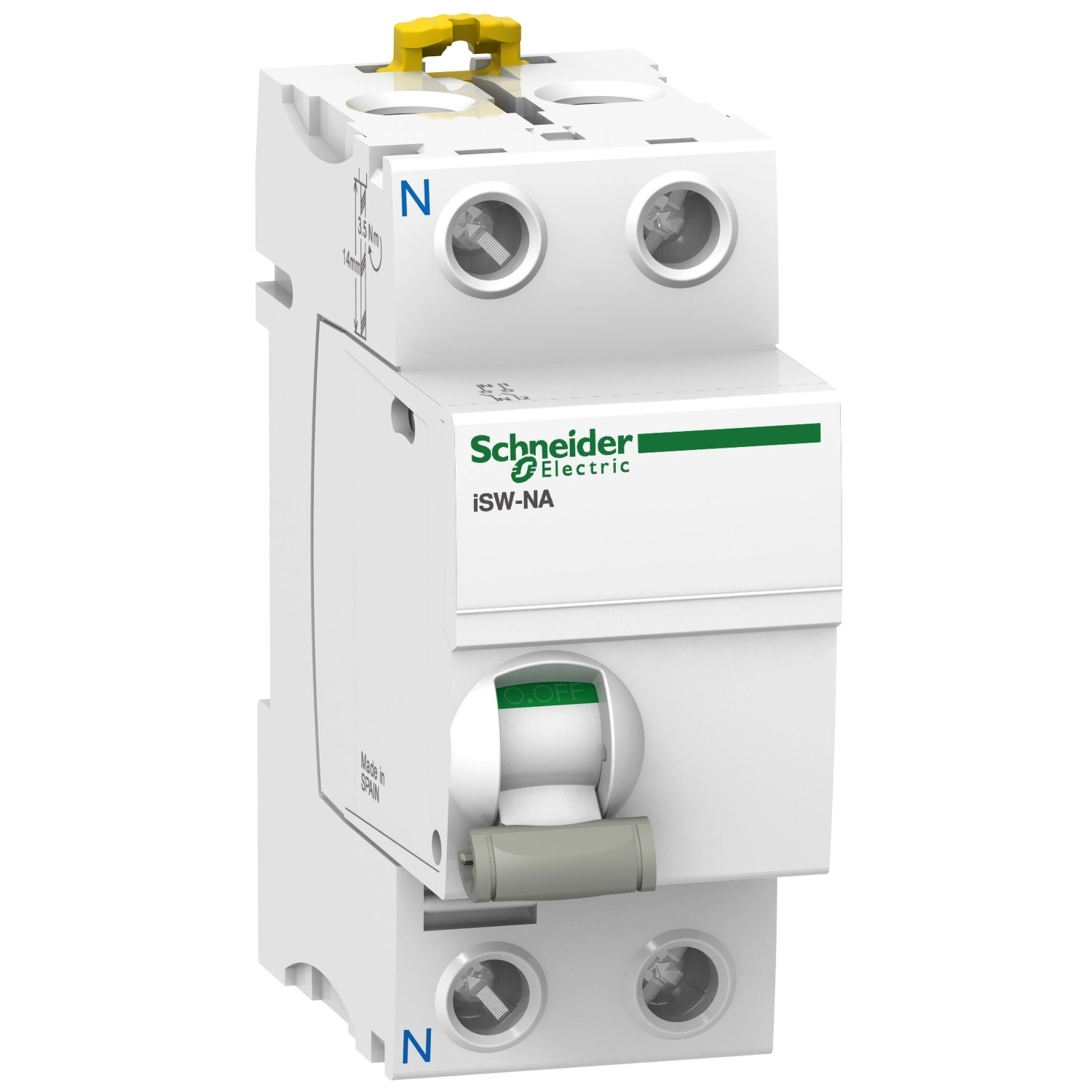

Az Acti9 iSW-NA terheléskapcsoló egy megbízható és sokoldalú megoldást kínál az elektromos áramkörök biztonságos vezérléséhez és leválasztásához. A Schneider Electric által gyártott A9S70663 cikkszámú készülék kifejezetten 1P+N (egy pólus + nulla) konfigurációban érhető el, 63A névleges áramerősséggel, ami ideálissá teszi lakóépületek, kereskedelmi és ipari létesítmények számára egyaránt.
A kapcsoló teljes mértékben megfelel az EN/IEC 60947-3 szabványnak, és AC-22A felhasználási kategóriába tartozik, ami biztosítja a megfelelő működést különböző terhelési körülmények között. Az iSW-NA sorozat egyik legfontosabb jellemzője a leválasztási funkcióra való alkalmasság, amely lehetővé teszi a berendezések biztonságos karbantartását. A kapcsoló rendelkezik ON/OFF állapotjelzéssel és érintkezőhelyzet-indikátorral, ami növeli a működtetés biztonságát és a felhasználói komfortot.
Műszaki szempontból az Acti9 iSW-NA kimagasló paraméterekkel rendelkezik. A készülék 230/240 V AC 50/60 Hz névleges üzemi feszültségen működik, 500 V szigetelési feszültséggel és 6 kV impulzusfeszültség-állósággal. A kapcsoló rövidzárlati záróképessége (Icm) 5 kA, míg rövid idejű áramterhelhetősége (Icw) 1,26 kA 1 másodpercig. A termék többféle vezérlési móddal rendelkezik: távkioldással és kapcsolókaros működtetéssel is használható. A kapcsoló kompakt méretekkel rendelkezik (magasság: 85 mm, szélesség: 36 mm, mélység: 74 mm), és DIN-sínre szerelhető. A fehér színű készülékház esztétikus megjelenést biztosít a villamos kapcsolószekrényben.
A csatlakoztatás tunnel típusú sorkapcsokon keresztül történik, amelyek felül vagy alul egyaránt elhelyezhetők. A sorkapcsok 1-25 mm² rugalmas vezetékeket fogadnak érvéghüvellyel vagy anélkül, illetve 1-35 mm² merev vezetékeket. A vezetékcsupaszítási hossz 14 mm, a meghúzási nyomaték pedig 3,5 Nm. Az A9S70663 kompatibilis a fésűs gyűjtősínekkel és elosztóblokkokkal, ami megkönnyíti a szerelést. A mechanikai élettartam 20000 kapcsolási ciklus, míg az elektromos élettartam 15000 ciklus, ami hosszú távú megbízhatóságot garantál.
Környezetvédelmi szempontból a termék IP20 védelmi fokozattal rendelkezik, 3-as szennyezettségi foknak megfelelően. Működési hőmérséklet-tartománya -35°C és +70°C között van, míg tárolási hőmérséklete -40°C és +85°C között lehet. A Schneider Electric A9S70663 terheléskapcsoló ideális választás, ha megbízható, szabványoknak megfelelő és könnyen telepíthető megoldásra van szükséged az elektromos áramkörök biztonságos kapcsolásához és leválasztásához.
Schneider Electric Acti 9 iSW - NA - A9S70663 - távkioldható terheléskapcsoló, 1P - N, 63A, 240VAC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iSW-NA
Terméktípus: Terheléskapcsoló
Rövid terméknév: iSW-NA
Alkalmazás: Vezérlés, Leválasztás
Pólusok leírása: 1P + N
Nulla pozíció: Bal
Felhasználási kategória: AC-22A az EN/IEC 60947-3 szerint
Leválasztásra alkalmas: Igen, az EN/IEC 60947-3 szerint
Elektromos jellemzők
Névleges üzemi áram [Ie]: 63 A (230/240 V AC 50/60 Hz)
Névleges üzemi feszültség [Ue]: 230/240 V AC 50/60 Hz
Névleges rövidzárlati záróképesség [Icm]: 5 kA önálló terheléskapcsolóként
Névleges rövid idejű áramterhelhetőség [Icw]: 1,26 kA 1 másodpercig
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz az EN/IEC 60947-3 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az EN/IEC 60947-3 szerint
Működtetés és jelzés
Vezérlési mód: Távkioldás, Kapcsolókar
Helyi jelzés: BE/KI jelzés
Érintkezőhelyzet-jelző: Igen
Mechanikai jellemzők
Szerelési mód: Pattintható
Szerelési alap: DIN-sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm-es osztás: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 74 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
Csatlakozások
Sorkapcsok: Tunnel típusú (felül vagy alul) 1 kábel(ek) 1...25 mm² rugalmas érvéghüvellyel
Tunnel típusú (felül vagy alul) 1 kábel(ek) 1...25 mm² rugalmas érvéghüvely nélkül
Tunnel típusú (felül vagy alul) 1 kábel(ek) 1...35 mm² merev érvéghüvely nélkül
Vezetékcsupaszítási hossz: 14 mm
Meghúzási nyomaték: 3,5 Nm
Termékkompatibilitás: Kioldóegység
Környezeti feltételek
Szabványok: EN 60947-3, IEC 60947-3
IP védettségi fokozat: IP20
Szennyezettségi fok: 3 az IEC 60947-3 szerint
Trópusi kivitel: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet üzemelés közben: -35...70°C
Környezeti hőmérséklet tárolás során: -40...85°C
