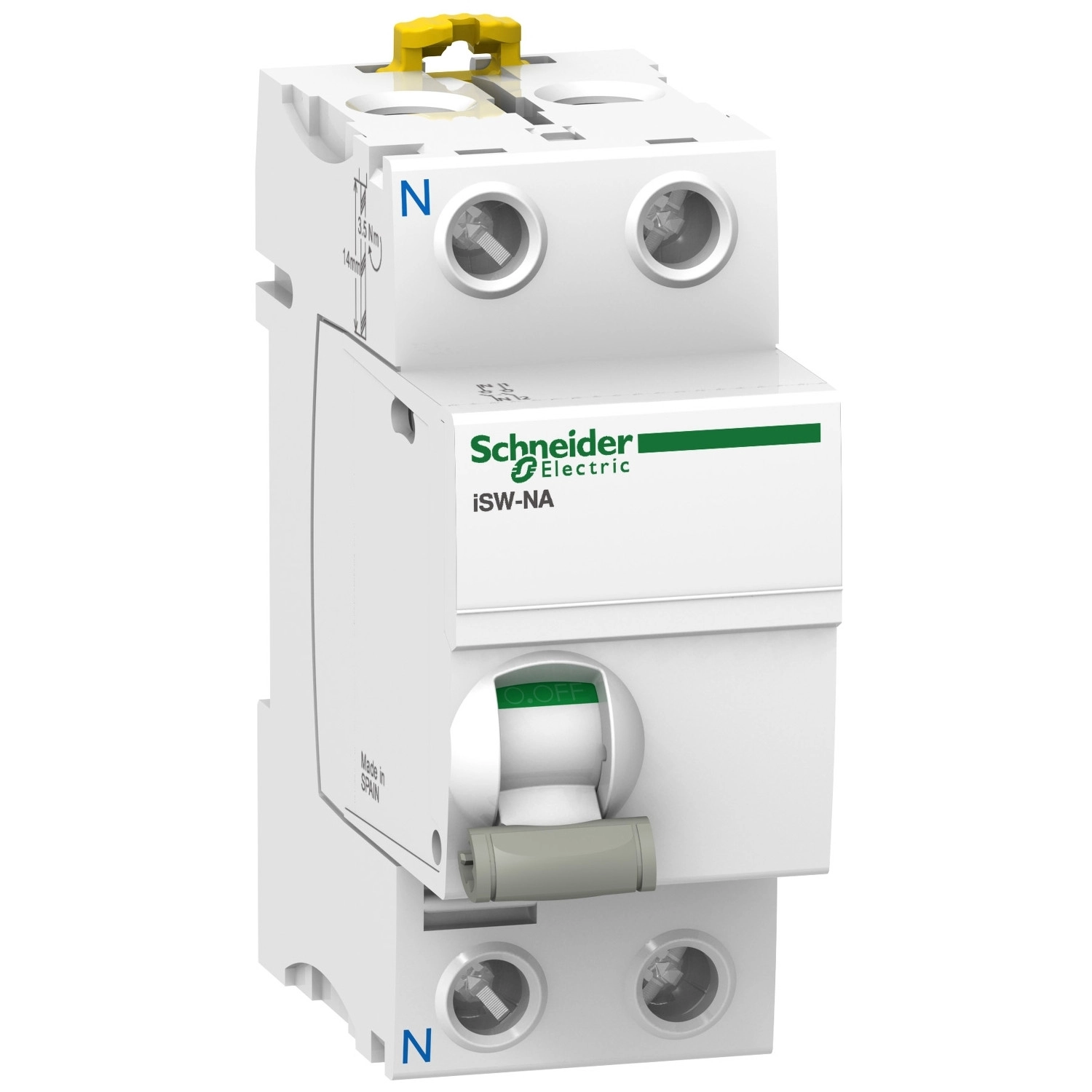

A Schneider Electric Acti9 iSW-NA A9S70640 távkioldható terheléskapcsoló egy kiváló minőségű, professzionális szekcionáló kapcsoló, amely tökéletes választás mind lakossági, mind ipari felhasználásra. Ez az 1P+N pólusú, 40 A névleges áramerősségű készülék megbízhatóan biztosítja az elektromos rendszerek biztonságos leválasztását és vezérlését.
A Schneider Electric Acti9 sorozatának részeként az iSW-NA terheléskapcsoló kiváló műszaki paraméterekkel rendelkezik. A 230/240 V AC 50/60 Hz névleges üzemi feszültségű készülék AC-22A felhasználási kategóriába tartozik az EN/IEC 60947-3 szabvány szerint, ami alkalmassá teszi nem induktív vagy enyhén induktív terhelések kapcsolására. Az eszköz teljes mértékben megfelel a szigetelésre vonatkozó szabványoknak (EN/IEC 60947-3), így biztonsággal alkalmazható leválasztó kapcsolóként is. A kapcsoló 5 kA névleges zárlati bekapcsolóképességgel, valamint 800 A értékű, 1 másodpercig tartó névleges rövid idejű áramterhelhetőséggel rendelkezik. Szigetelési feszültsége 500 V AC 50/60 Hz, lökőfeszültség-állósága pedig 6 kV az EN/IEC 60947-3 szerint.
A készülék kialakítása praktikus és felhasználóbarát. Kezelése karos működtetéssel történik, emellett rendelkezik távkioldási funkcióval is. A készülék állapotát egyértelműen jelzi a beépített ON/OFF kijelzés és érintkezőhelyzet-jelző. A szerelés egyszerű: a terheléskapcsoló DIN-sínre pattintható, és kompatibilis a felső vagy alsó gyűjtősín és elosztótömb rendszerekkel. Méretei kompaktak: 85 mm magas, 36 mm széles és 74 mm mély, mindössze 4 modul széles. Tartóssága kiemelkedő: 20000 mechanikai és 15000 elektromos kapcsolási ciklust garantál a gyártó.
Az iSW-NA csatlakoztatása alagút típusú sorkapcsokkal történik, amelyek alkalmasak 1-25 mm² rugalmas vezetékek (érvéghüvellyel vagy anélkül), illetve 1-35 mm² merev vezetékek fogadására. A vezeték csupaszítási hossza 14 mm, a sorkapocs meghúzási nyomatéka 3,5 Nm. A termék IP20-as védettségi fokozattal rendelkezik, és széles hőmérséklet-tartományban (-35...+70 °C) használható. Kompatibilis a kioldóegységekkel, ami tovább bővíti az alkalmazási lehetőségeit. Az A9S70640 cikkszámú Schneider Electric Acti9 iSW-NA terheléskapcsoló tökéletes választás, ha megbízható, szabványoknak megfelelő és hosszú élettartamú kapcsolóeszközre van szükséged az elektromos rendszeredben.
Schneider Electric Acti9 iSW - NA - A9S70640 - távkioldható terheléskapcsoló, 1P - N, 40A, 240VAC műszaki adatok
Főbb jellemzők
Termékvonal: Acti9
Terméknév: Acti9 iSW-NA
Termék típus: Terheléskapcsoló
Eszköz rövidnév: iSW-NA
Alkalmazás: Leválasztás, Vezérlés
Pólusok: 1P + N
Nullavezető helyzete: Bal
Felhasználási kategória: AC-22A az EN/IEC 60947-3 szerint
Leválasztási alkalmasság: Igen, az EN/IEC 60947-3 szerint
Műszaki adatok
Névleges üzemi áram: 40 A (230/240 V AC 50/60 Hz)
Névleges üzemi feszültség: 230/240 V AC 50/60 Hz
Névleges zárlati bekapcsolóképesség: 5 kA önálló terheléskapcsolóként
Névleges rövid idejű áramterhelhetőség: 800 A 1 másodpercig
Névleges szigetelési feszültség: 500 V AC 50/60 Hz az EN/IEC 60947-3 szerint
Névleges lökőfeszültség-állóság: 6 kV az EN/IEC 60947-3 szerint
Vezérlési mód: Karos, Távkioldás
Helyi jelzés: BE/KI kijelzés
Érintkezőhelyzet-jelző: Igen
Szerelési jellemzők
Szerelési mód: Rápattintható
Szerelési alap: DIN sín
Gyűjtősín kompatibilitás: Felső vagy alsó: IGEN
Modulszélesség: 4 (9 mm-es osztás)
Méretek: 85 mm magasság, 36 mm szélesség, 74 mm mélység
Csatlakozások
Csatlakozás típusa: Alagút típusú sorkapcsok (felső vagy alsó) 1 vezeték 1...25 mm² rugalmas érvéghüvellyel, 1...25 mm² rugalmas érvéghüvely nélkül, 1...35 mm² merev
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 3,5 Nm
Üzemeltetési feltételek
IP védettségi fokozat: IP20
Szennyezettségi fok: 3 az IEC 60947-3 szerint
Trópusi klímavédelem: 2
Relatív páratartalom: 95% 55 °C-on
Üzemi környezeti hőmérséklet: -35...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Tartósság
Mechanikai élettartam: 20000 kapcsolási ciklus
Elektromos élettartam: 15000 kapcsolási ciklus
