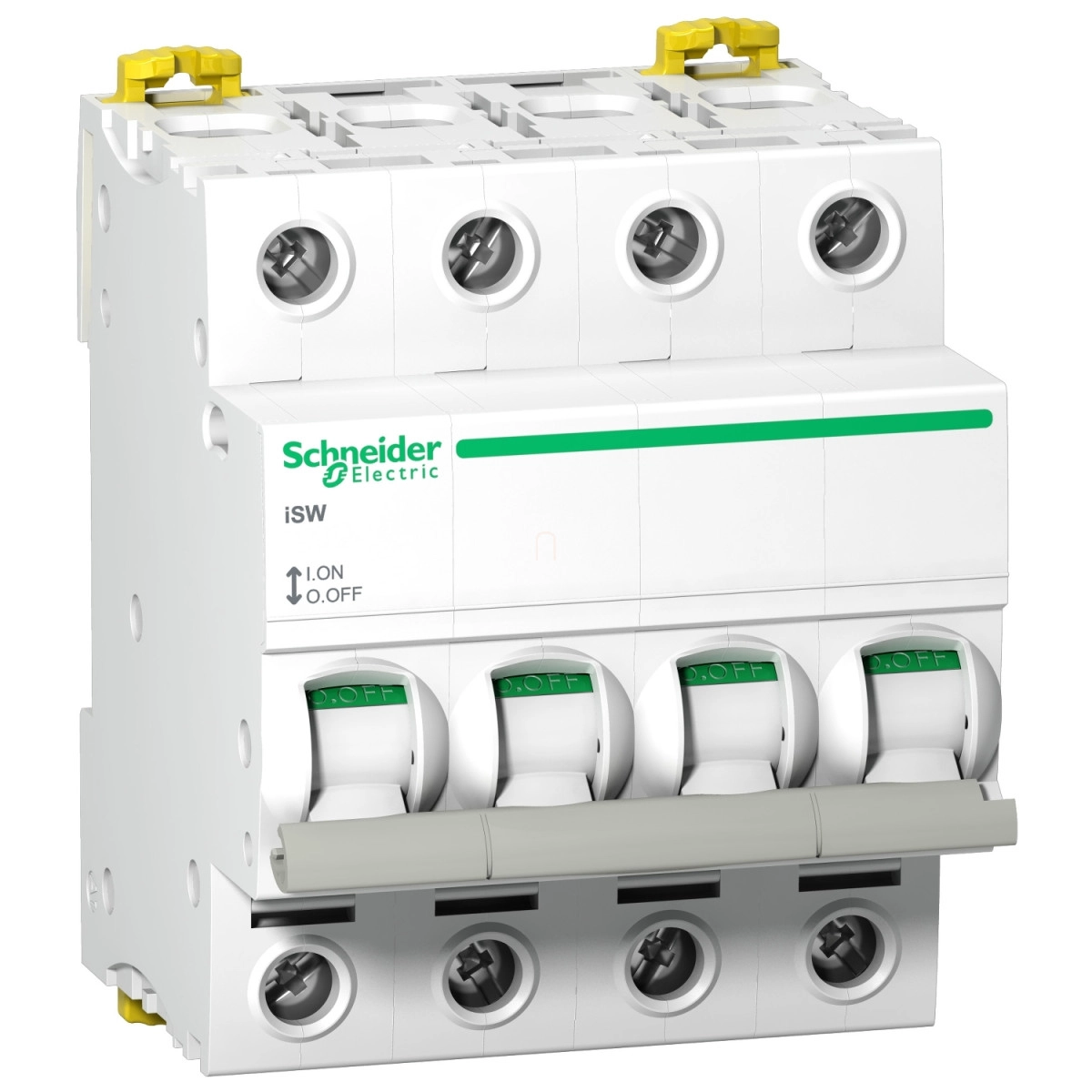

A Schneider Electric Acti9 iSW (A9S65491) terheléskapcsoló egy kiváló minőségű, 4 pólusú kapcsolóberendezés, amely tökéletesen alkalmazható elektromos rendszerek vezérlésére és teljes leválasztására. Ez a 100 A névleges áramerősségű és 415 V AC üzemi feszültségű kapcsoló az Acti9 termékcsalád része, amely a Schneider Electric egyik legmegbízhatóbb villamos kapcsolóberendezés-sorozata.
Az A9S65491 cikkszámú iSW kapcsoló AC-22A felhasználási kategóriájú, ami alkalmassá teszi különféle villamos kapcsolási feladatok ellátására ipari és kereskedelmi környezetben egyaránt. A kapcsoló szigetelésre is alkalmas, hiszen rendelkezik leválasztási funkcióval, ami biztonságos karbantartási munkákat tesz lehetővé. A berendezés fehér színű, DIN sínre rögzíthető, és integrálható a modern villanyszerelési rendszerekbe. Kompatibilis a fésűs gyűjtősínekkel és elosztóblokkokkal, mind felső, mind alsó csatlakozásnál, így rugalmasan beépíthető különböző kapcsolószekrényekbe.
A terheléskapcsoló kimagasló műszaki paraméterekkel rendelkezik: 5 kA névleges zárlati bekapcsolóképesség, 1500 A rövid idejű zárlati áramerősség, 500 V AC szigetelési feszültség és 6 kV lökőfeszültség-állóság. A kapcsoló állapotát ON/OFF jelzés mutatja, és rendelkezik érintkezőpozíció-jelzővel is. A kezelése egyszerű, billenőkapcsolóval történik, ami kényelmes és gyors működtetést biztosít. A kapcsoló 20000 mechanikai és 10000 elektromos kapcsolási ciklust képes teljesíteni, ami hosszú élettartamot garantál még gyakori kapcsolási műveletek esetén is.
Csatlakozástechnikailag a termék rendkívül sokoldalú: rendelkezik alagút típusú csatlakozókkal, amelyek alkalmasak legfeljebb 1 x 50 mm² merev vezetékhez, vagy 1 x 35 mm² rugalmas vezetékhez, illetve érvéghüvellyel ellátott rugalmas vezetékhez. A vezeték csupaszítási hossza 14 mm, a meghúzási nyomaték pedig 3,5 Nm. Környezeti jellemzői is figyelemre méltóak: -25...60 °C között üzemeltethető, IP20 védettségű, 3-as szennyezettségi fokozatú, és megfelel a nemzetközi IEC 60947-3 és EN 60947-3 szabványoknak. A kapcsoló 95% relatív páratartalomig használható 55 °C-on, és tropikalizáció szempontjából 2-es kategóriába tartozik, így széles körben alkalmazható különböző időjárási viszonyok mellett is.
Schneider Electric Acti9 iSW - A9S65491 - terheléskapcsoló, 4P, 100A, 415AC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iSW
Termék típusa: Terheléskapcsoló
Eszköz rövid neve: iSW
Alkalmazás: Vezérlés, Leválasztás
Pólusok leírása: 4P
Felhasználási kategória: AC-22A
Leválasztásra alkalmas: Igen
Villamos jellemzők
Névleges üzemi áram: 100 A 415 V AC 50/60 Hz
Névleges üzemi feszültség: 415 V AC 50/60 Hz
Névleges zárlati bekapcsolóképesség: 5 kA (önállóan)
Névleges rövid idejű zárlati áramerősség: 1500 A
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Mechanikai jellemzők
Vezérlés típusa: Billenőkapcsoló
Helyi jelzés: ON/OFF jelzés
Érintkezőpozíció-jelző: Igen
Rögzítési mód: Fix
Rögzítési alap: DIN sín
Fésűs sínek és elosztóblokkok kompatibilitása: Felül vagy alul: IGEN
9 mm-es osztások: 8
Magasság: 85 mm
Szélesség: 72 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Csatlakozások
Csatlakozók típusa: Alagút típusú csatlakozók (felül vagy alul)
- ≤ 1 x 50 mm² - merev
- ≤ 1 x 35 mm² - rugalmas
- ≤ 1 x 35 mm² - rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 3,5 Nm
Környezeti jellemzők
Szabványok: IEC 60947-3, EN 60947-3
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 3
Tropikalizáció: 2
Relatív páratartalom: 95% 55 °C-on
Környezeti hőmérséklet üzemelés közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
