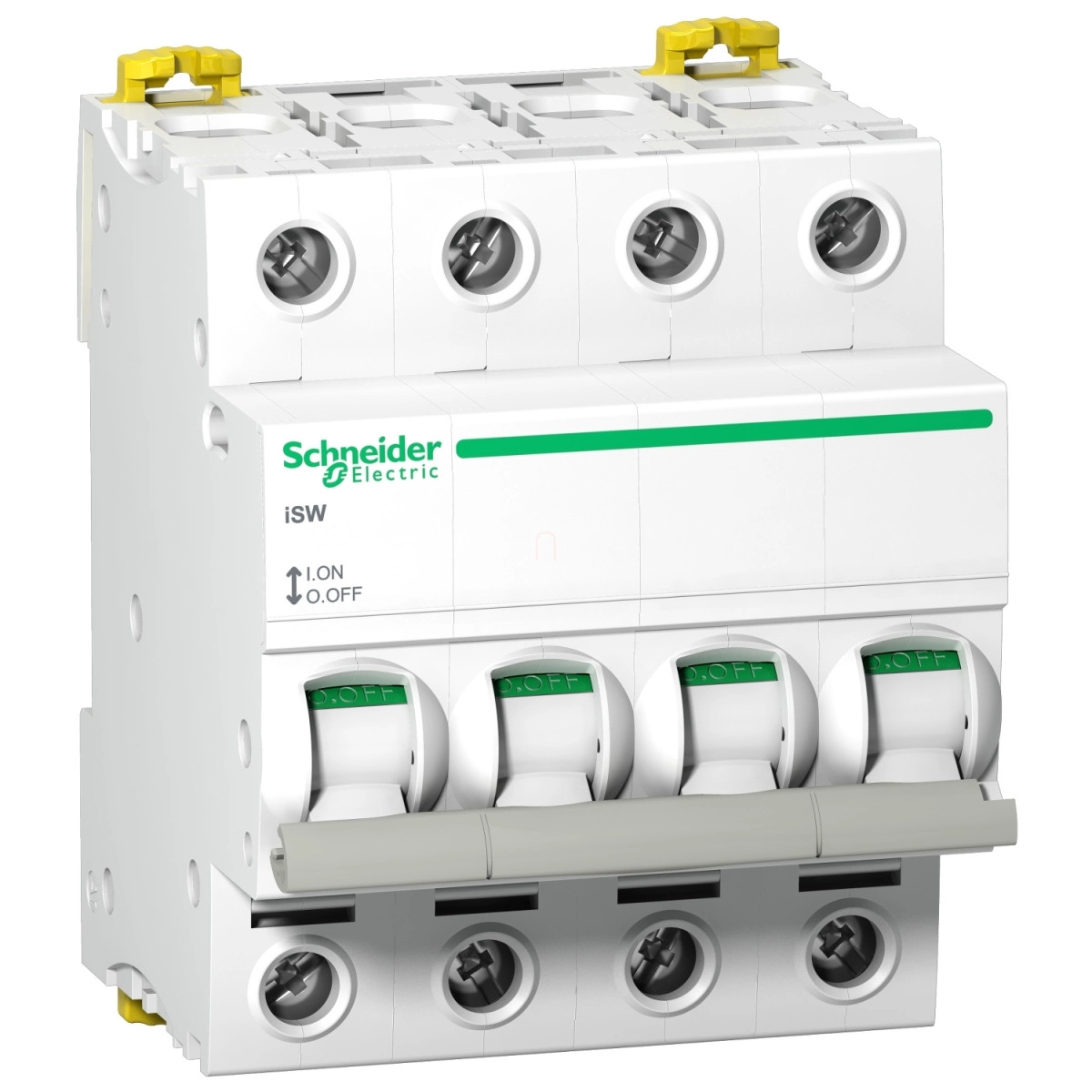

A Schneider Electric Acti9 iSW A9S65463 terheléskapcsoló egy professzionális minőségű elektromos eszköz, amely megbízható és biztonságos megoldást kínál kapcsolási és szigetelési feladatokra. Ez a 4 pólusú (4P) modell 63 amper névleges áramerősséggel és 415 V AC 50/60 Hz üzemi feszültséggel rendelkezik, így kiválóan alkalmazható ipari és kereskedelmi létesítményekben egyaránt.
Az Acti9 termékcsalád részeként ez a terheléskapcsoló (switch disconnector) AC-22A felhasználási kategóriába tartozik, ami azt jelenti, hogy elsősorban ellenállásos és induktív terhelések kapcsolására tervezték. Az eszköz alkalmas szigetelési funkcióra is, biztosítva a teljes áramtalanítást karbantartási vagy szerelési munkák idején. A kapcsoló állapotát egyértelmű ON/OFF jelzés mutatja, és érintkezési helyzet kijelzővel is rendelkezik a még nagyobb biztonság érdekében. A fehér színű burkolat és a könnyen kezelhető billentyűs (toggle) működtetés ergonomikus kialakítást biztosít.
A Schneider Electric A9S65463 terheléskapcsoló kimagasló műszaki paraméterekkel rendelkezik: 5 kA zárlati bekapcsolási képesség, 1260 A rövid idejű megengedett áramerősség, 500 V AC szigetelési feszültség és 6 kV impulzus-állósági feszültség. Ezek a tulajdonságok garantálják az eszköz megbízhatóságát még extrém körülmények között is. A mechanikai élettartama 20000 ciklus, míg elektromos élettartama 15000 ciklus, ami hosszú távú, problémamentes működést biztosít. Az iSW kapcsoló IP20-as védelmi fokozattal rendelkezik, és -25°C és +60°C közötti környezeti hőmérsékleten üzemeltethető, 95% relatív páratartalom mellett (55°C-on).
A telepítés rendkívül egyszerű, mivel az eszköz DIN-sínre rögzíthető, és kompatibilis a fésűs gyűjtősínekkel és elosztóblokkokkal (felül és alul egyaránt). A 72 mm széles, 85 mm magas és 73 mm mély készülékház 8 darab 9 mm-es osztást foglal el a DIN-sínen. A csatlakoztatás alagút típusú sorkapcsokkal történik, amelyek maximum 1x50 mm² merev, vagy 1x35 mm² rugalmas vezetékek fogadására alkalmasak, akár érvéghüvellyel ellátva is. A vezeték csupaszítási hossza 14 mm, a meghúzási nyomaték pedig 3,5 Nm. Az A9S65463 terheléskapcsoló megfelel az IEC 60947-3 és az EN 60947-3 szabványoknak, ami garantálja a termék megbízhatóságát és biztonságát az elektromos rendszerekben.
Schneider Electric Acti9 iSW - A9S65463 - terheléskapcsoló, 4P, 63A, 415AC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iSW
Termék típusa: Terheléskapcsoló
Eszköz rövid neve: iSW
Alkalmazás: Vezérlés, szigetelés
Pólusok száma: 4P
Felhasználási kategória: AC-22A
Szigetelésre alkalmas: Igen
Elektromos jellemzők
Névleges üzemi áramerősség: 63 A 415 V AC 50/60 Hz mellett
Névleges üzemi feszültség: 415 V AC 50/60 Hz
Zárlati bekapcsolási képesség: 5 kA önálló terheléskapcsolóként
Rövid idejű megengedett áramerősség: 1260 A
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges impulzus-állósági feszültség: 6 kV
Fizikai jellemzők
Működtetés módja: Billentyűs (toggle)
Helyi jelzés: ON/OFF kijelzés
Érintkezési helyzet kijelző: Igen
Szerelési mód: Rögzített
Szerelési alap: DIN sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm-es osztások: 8
Magasság: 85 mm
Szélesség: 72 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
Csatlakozások
Sorkapcsok: Alagút típusú sorkapcsok (felül vagy alul) - <= 1 x 50 mm² - merev
Alagút típusú sorkapcsok (felül vagy alul) - <= 1 x 35 mm² - rugalmas
Alagút típusú sorkapcsok (felül vagy alul) - <= 1 x 35 mm² - rugalmas érvéghüvellyel
Vezeték csupaszítási hossza: 14 mm
Meghúzási nyomaték: 3,5 Nm
Környezeti jellemzők
Szabványok: IEC 60947-3, EN 60947-3
IP védelmi fokozat: IP20
Szennyezettségi fok: 3
Trópusi kivitel: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet működés közben: -25...60°C
Környezeti hőmérséklet tároláskor: -40...85°C
