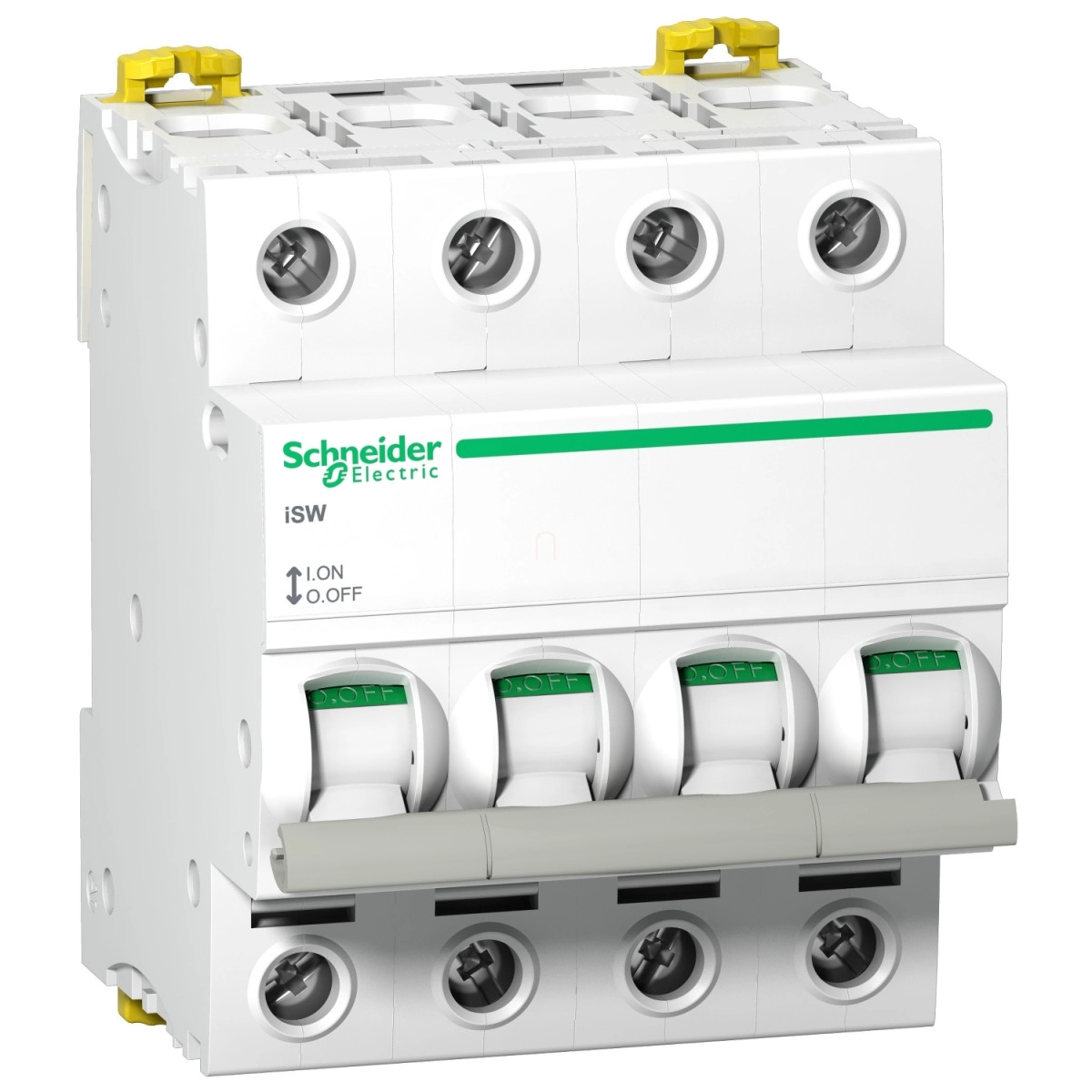

A Schneider Electric Acti9 iSW terheléskapcsoló (A9S65440) egy sokoldalú és megbízható villamos berendezés, amely elsősorban ipari és kereskedelmi létesítmények elektromos rendszereiben történő alkalmazásra lett tervezve. Ez a négypólusú (4P) kapcsoló 40 A névleges áramerősséggel és 415 V AC 50/60 Hz üzemi feszültséggel rendelkezik, ami ideálissá teszi közepes terhelésű alkalmazásokhoz.
Az Acti9 iSW kapcsoló két fő funkcióval büszkélkedhet: elsődlegesen a villamos hálózatok biztonságos leválasztására (izoláció) szolgál, emellett hatékony vezérlési lehetőséget is kínál a rendszerben. Az AC-22A felhasználási kategóriába tartozik, és kifejezetten alkalmas villamos berendezések biztonságos leválasztására, amit a készüléken található ON/OFF jelzés és a kapcsolóállás vizuális visszajelzése is elősegít. A billenőkapcsolós kezelőszerv egyszerű és megbízható működtetést biztosít. A kapcsoló rendelkezik 5 kA zárlati bekapcsolóképességgel (Icm), 1260 A rövididejű zárlati áramszilárdsággal (Icw), 500 V AC szigetelési feszültséggel (Ui) és 6 kV lökőfeszültség-állósággal (Uimp), ami magas szintű védelmet biztosít a villamos hálózat számára.
A Schneider Electric Acti9 iSW A9S65440 terheléskapcsoló szerelése és telepítése rendkívül felhasználóbarát. A készülék DIN sínre szerelhető, fix rögzítési móddal. Kompatibilis a fésűssínekkel és elosztóblokkokkal mind a felső, mind az alsó csatlakozásoknál, és 8 darab 9 mm-es osztást foglal el a sínen. A csatlakozások alagút típusú sorkapcsokkal történnek, amelyek alkalmasak legfeljebb 1×50 mm² merev, vagy 1×35 mm² hajlékony vezeték befogadására (érvéghüvellyel vagy anélkül). A vezetékcsupaszítási hossz 14 mm, a csavarok meghúzási nyomatéka 3,5 Nm. Az iSW kapcsoló méretei (85 mm magasság, 72 mm szélesség, 73 mm mélység) kompakt kialakítást biztosítanak, és a fehér színű kivitel jól illeszkedik a legtöbb kapcsolószekrény belső esztétikájához.
A termék kiemelkedő műszaki paraméterekkel rendelkezik a tartósság szempontjából is: mechanikai élettartama 20 000 kapcsolási ciklus, elektromos élettartama pedig 15 000 ciklus. Környezeti szempontból az iSW kapcsoló IP20 védettséggel rendelkezik, 3-as szennyezettségi fokozatba tartozik, 2-es trópusállósági besorolással bír. Működési hőmérséklet-tartománya -25°C és +60°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +85°C között. A készülék 95%-os relatív páratartalomig használható 55°C-on. Az iSW kapcsoló megfelel az IEC 60947-3 és EN 60947-3 szabványoknak, ami garantálja a termék magas minőségét és megbízhatóságát. A Schneider Electric Acti9 iSW A9S65440 terheléskapcsoló tökéletes választás olyan szakemberek számára, akik megbízható, hosszú élettartamú és könnyen telepíthető villamos leválasztó megoldást keresnek középfeszültségű rendszerekhez.
Schneider Electric Acti9 iSW - A9S65440 - terheléskapcsoló, 4P, 40A, 415AC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iSW
Terméktípus: Terheléskapcsoló
Eszköz rövid neve: iSW
Alkalmazás: Leválasztás (izoláció), Vezérlés
Pólusok száma: 4P
Felhasználási kategória: AC-22A
Leválasztásra alkalmas: Igen
Műszaki adatok
Névleges üzemi áram [Ie]: 40 A (415 V AC 50/60 Hz)
Névleges üzemi feszültség [Ue]: 415 V AC 50/60 Hz
Névleges zárlati bekapcsolóképesség [Icm]: 5 kA terheléskapcsoló önmagában
Névleges rövididejű zárlati áramszilárdság [Icw]: 1260 A
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Vezérlés típusa: Billenőkapcsoló
Helyi jelzés: BE/KI jelzés
Kapcsolóállás-jelző: Igen
Szerelési jellemzők
Szerelési mód: Fix
Szerelési alap: DIN sín
Fésűssín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm-es osztások száma: 8
Méretek: Magasság 85 mm, Szélesség 72 mm, Mélység 73 mm
Szín: Fehér
Csatlakozások
Csatlakozók - kapcsok: Alagút típusú kapcsok (felül vagy alul) - ≤ 1 x 50 mm² - merev
Csatlakozók - kapcsok: Alagút típusú kapcsok (felül vagy alul) - ≤ 1 x 35 mm² - hajlékony
Csatlakozók - kapcsok: Alagút típusú kapcsok (felül vagy alul) - ≤ 1 x 35 mm² - hajlékony érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti feltételek
Szabványok: IEC 60947-3, EN 60947-3
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 3
Trópusállóság: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet működés közben: -25...60°C
Környezeti hőmérséklet tároláskor: -40...85°C
Tartósság
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
