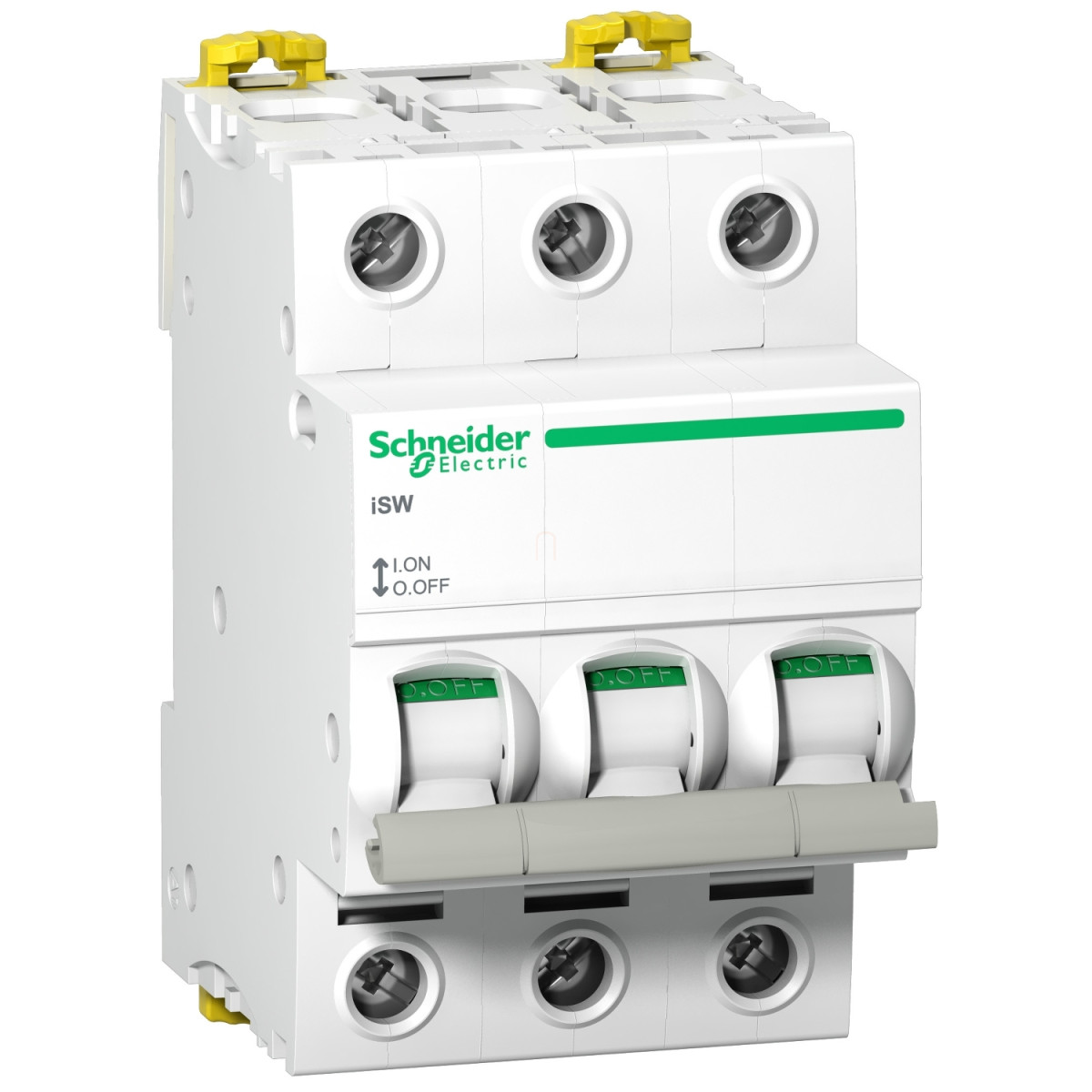

A Schneider Electric Acti9 iSW terheléskapcsoló családba tartozó A9S65391 cikkszámú termék egy professzionális kivitelű, 3 pólusú kapcsolóeszköz, amely elsősorban ipari és kereskedelmi alkalmazásokhoz fejlesztettek ki. Ez a 100 A névleges áramú, 415 V AC feszültségű terheléskapcsoló tökéletesen alkalmas a villamos rendszerek vezérlésére és biztonságos leválasztására.
Az Acti9 iSW A9S65391 kapcsoló kiváló műszaki paraméterekkel rendelkezik, amelyek közül kiemelkedik az AC-22A felhasználási kategória, valamint a szigetelési leválasztásra való alkalmasság. A termék 5 kA-es zárlatbírási képessége és 1500 A-es rövid idejű túláram-vezetőképessége garantálja a megfelelő működést még kritikus helyzetekben is. A névleges szigetelési feszültség értéke 500 V AC, míg a lökőfeszültség-állóság 6 kV, ami magas szintű védelmet biztosít a hálózati tranziensek ellen.
A Schneider Electric Acti9 iSW A9S65391 terheléskapcsoló könnyen szerelhető DIN-sínre, akár felül vagy alul elhelyezett gyűjtősínes rendszerekkel is kompatibilis. A kapcsoló méretei kompaktak, mindössze 85 mm magas, 54 mm széles és 73 mm mély, ezáltal ideális választás olyan helyszínekre, ahol a helymegtakarítás fontos szempont. A készülék fehér színű, átlátható ON/OFF jelzéssel és pozíció-visszajelzéssel rendelkezik, így az aktuális állapot távolról is jól látható.
A termék csatlakoztatása alagútkapcsokkal történik, amelyek felül és alul is elhelyezhetők, és akár 1 × 50 mm² merev, illetve 1 × 35 mm² hajlékony vezetékkel is használhatók. A vezeték csupaszolási hossza 14 mm, a szorítónyomaték 3,5 Nm. Az A9S65391 kapcsoló IP20 védettségi fokozata megfelelő belső, védett helyeken való alkalmazáshoz. A mechanikai élettartam 20000 kapcsolási ciklus, míg az elektromos élettartam 10000 ciklus, ami hosszú távú, megbízható működést garantál az ipari és kereskedelmi környezetben egyaránt.
Schneider Electric Acti9 iSW - A9S65391 - terheléskapcsoló, 3P, 100A, 415AC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iSW
Terméktípus: Terheléskapcsoló
Rövid terméknév: iSW
Alkalmazás: Vezérlés, Leválasztás
Pólusok száma: 3P
Felhasználási kategória: AC-22A
Leválasztásra alkalmas: Igen
Műszaki adatok
Névleges üzemi áramerősség [Ie]: 100 A 415 V AC 50/60 Hz esetén
Névleges üzemi feszültség [Ue]: 415 V AC 50/60 Hz
Zárlati bekapcsolóképesség [Icm]: 5 kA csak a terheléskapcsolóval
Névleges rövid idejű túláram [Icw]: 1500 A
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Vezérlés típusa: Billenőkapcsolós
Helyi jelzés: BE/KI jelzés
Érintkezőpozíció jelző: Igen
Rögzítés és méretek
Rögzítési mód: Fix
Rögzítési alap: DIN sín
Fésűs gyűjtősín kompatibilitás: Felül vagy alul: IGEN
9 mm-es osztás: 6
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 73 mm
Szín: Fehér
Csatlakozások
Csatlakozás típusa: Alagútkapcsok (felül vagy alul) - <= 1 x 50 mm² - merev
Alagútkapcsok (felül vagy alul) - <= 1 x 35 mm² - hajlékony
Alagútkapcsok (felül vagy alul) - <= 1 x 35 mm² - hajlékony érvéghüvellyel
Vezeték csupaszolási hossz: 14 mm
Meghúzási nyomaték: 3,5 N.m
Élettartam
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Környezeti paraméterek
Szabványok: IEC 60947-3, EN 60947-3
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 95% 55°C-on
Üzemi környezeti hőmérséklet: -25...60°C
Tárolási környezeti hőmérséklet: -40...85°C
