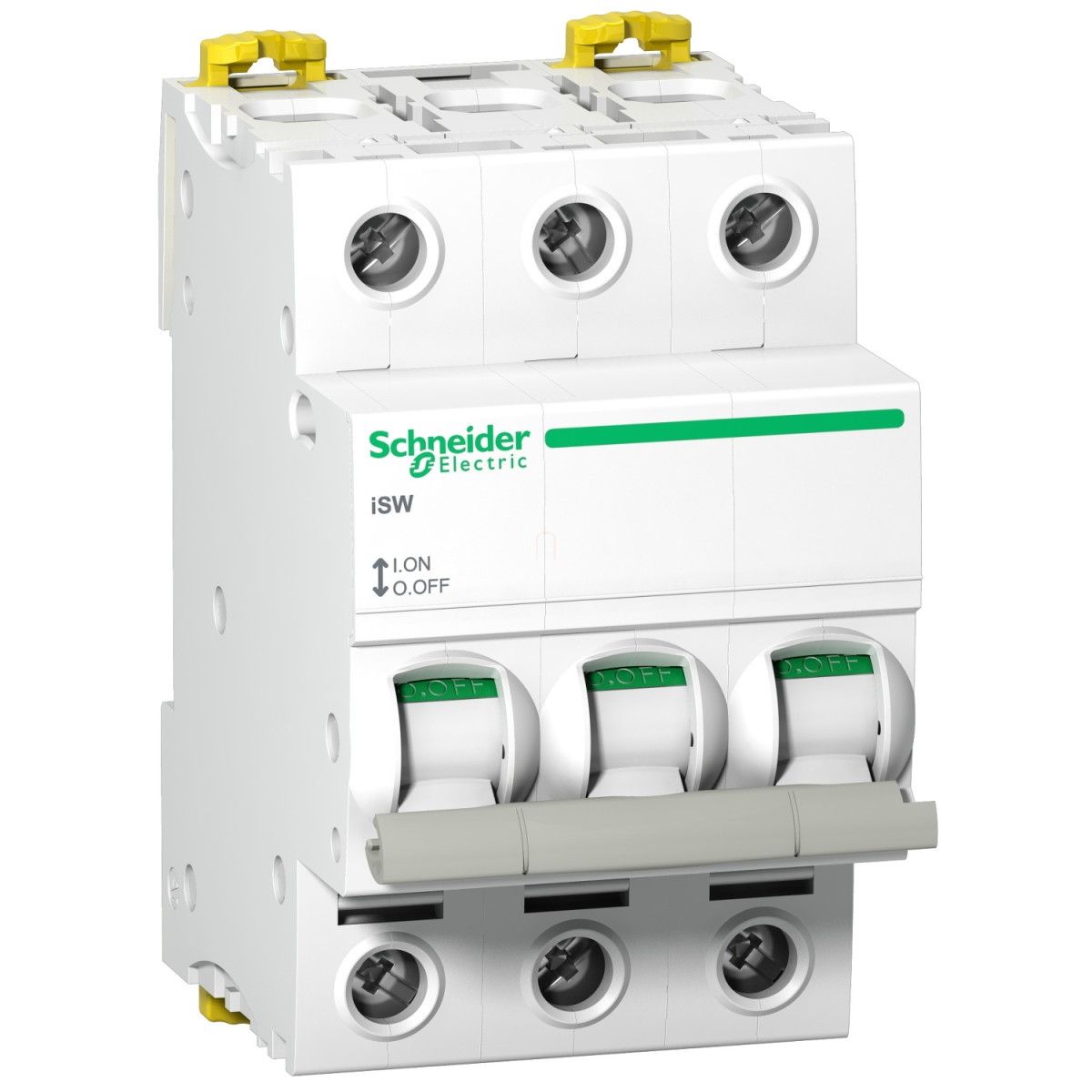

A Schneider Electric Acti9 iSW terheléskapcsoló család A9S65363 cikkszámú modellje egy professzionális, ipari minőségű kapcsolóeszköz, amely kiválóan alkalmazható áramkörök biztonságos leválasztására és vezérlésére. Ez a 3 pólusú, 63A-es névleges áramerősségű kapcsoló 415V AC hálózatokban használható, és ideális választás különböző villamos rendszerek, berendezések vagy gépek áramkörének biztonságos megszakítására.
Az Acti9 iSW terheléskapcsoló elsődleges feladata a biztonságos áramtalanítás. Az eszköz rendelkezik a "suitability for isolation" jelzéssel, ami azt jelenti, hogy garantáltan biztonsági leválasztóként is funkcionál, nem csak egyszerű kapcsolóként. Az AC-22A felhasználási kategória ellenállásos és mérsékelten induktív terhelések kapcsolására teszi alkalmassá, így tökéletes választás lehet ipari létesítményekben, kereskedelmi épületekben, valamint professzionális villamos rendszerekben.
Műszaki szempontból kiemelkedő paraméterekkel rendelkezik: 5 kA bekapcsolási zárlati áramot (Icm) képes elviselni, névleges szigetelési feszültsége 500V AC, és 6 kV-os lökőfeszültség állósággal rendelkezik. A készülék 1260A-es rövididejű zárlati áramot (Icw) is kibír. Ezek az értékek garantálják, hogy váratlan túlterhelések vagy zárlatok esetén is megfelelő védelmet nyújt a csatlakoztatott rendszereknek és berendezéseknek.
A Schneider Electric Acti9 iSW A9S65363 kapcsoló szerelése rendkívül egyszerű: szabványos DIN sínre pattintható, és a termék kompatibilis a fésűs sínek és elosztóblokkok használatával, akár felső, akár alsó csatlakoztatással. A készülék méretei kompaktnak mondhatók: 85 mm magas, 54 mm széles és 73 mm mély. A fehér színű, 6 modulszélességű (9 mm-es egységekben mérve) készülék beleillik a standard kapcsolótáblákba és elosztószekrényekbe. Csatlakoztatása alagút típusú sorkapcsokkal történik, amelyek maximum 50 mm² merev vagy 35 mm² hajlékony vezetékeket fogadnak be, a vezeték csupaszolási hossza 14 mm, a csavarok meghúzási nyomatéka 3,5 Nm.
A terheléskapcsoló hosszú élettartamot biztosít: mechanikailag 20.000 kapcsolási ciklust, elektromosan pedig 15.000 ciklust garantál a gyártó. Az eszköz működési hőmérséklettartománya -25°C és +60°C között van, a tárolási hőmérséklet pedig -40°C és +85°C között lehet. A készülék IP20 érintésvédelmi fokozattal rendelkezik, 3-as szennyezettségi fokozatba sorolt, és 95%-os relatív páratartalom mellett is megbízhatóan működik 55°C-on. A Schneider Electric Acti9 iSW A9S65363 terheléskapcsoló megfelel az IEC 60947-3 és EN 60947-3 nemzetközi szabványoknak, ami garantálja a termék megbízhatóságát és biztonságát ipari környezetben is.
Schneider Electric Acti9 iSW - A9S65363 - terheléskapcsoló, 3P, 63A, 415AC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iSW
Termék típus: Terheléskapcsoló
Rövid név: iSW
Alkalmazás: Leválasztás, vezérlés
Pólusok száma: 3P
Felhasználási kategória: AC-22A
Leválasztásra alkalmas: Igen
Villamos jellemzők
Névleges üzemi áram: 63 A 415 V AC 50/60 Hz
Névleges üzemi feszültség: 415 V AC 50/60 Hz
Névleges bekapcsolási zárlati áram: 5 kA (önálló terheléskapcsoló)
Névleges rövid idejű zárlati áram: 1260 A
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Mechanikai jellemzők
Működtetés módja: Billenőkapcsoló
Helyi jelzés: BE/KI állapotjelzés
Érintkező pozíció kijelzés: Igen
Szerelési mód: Fix
Szerelési felület: DIN sín
Fésűsín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm-es modulegység: 6
Méretek
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 73 mm
Szín: Fehér
Élettartam
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
Csatlakozások
Sorkapocs típusa: Alagút típusú kapcsok (felül vagy alul) - <= 1 x 50 mm² - merev
Hajlékony vezetékek: <= 1 x 35 mm² - hajlékony
Hajlékony vezeték érvéghüvellyel: <= 1 x 35 mm² - hajlékony érvéghüvellyel
Vezeték csupaszolási hossz: 14 mm
Meghúzási nyomaték: 3.5 N.m
Környezeti jellemzők
Szabványok: IEC 60947-3, EN 60947-3
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 95 % 55 °C-on
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
