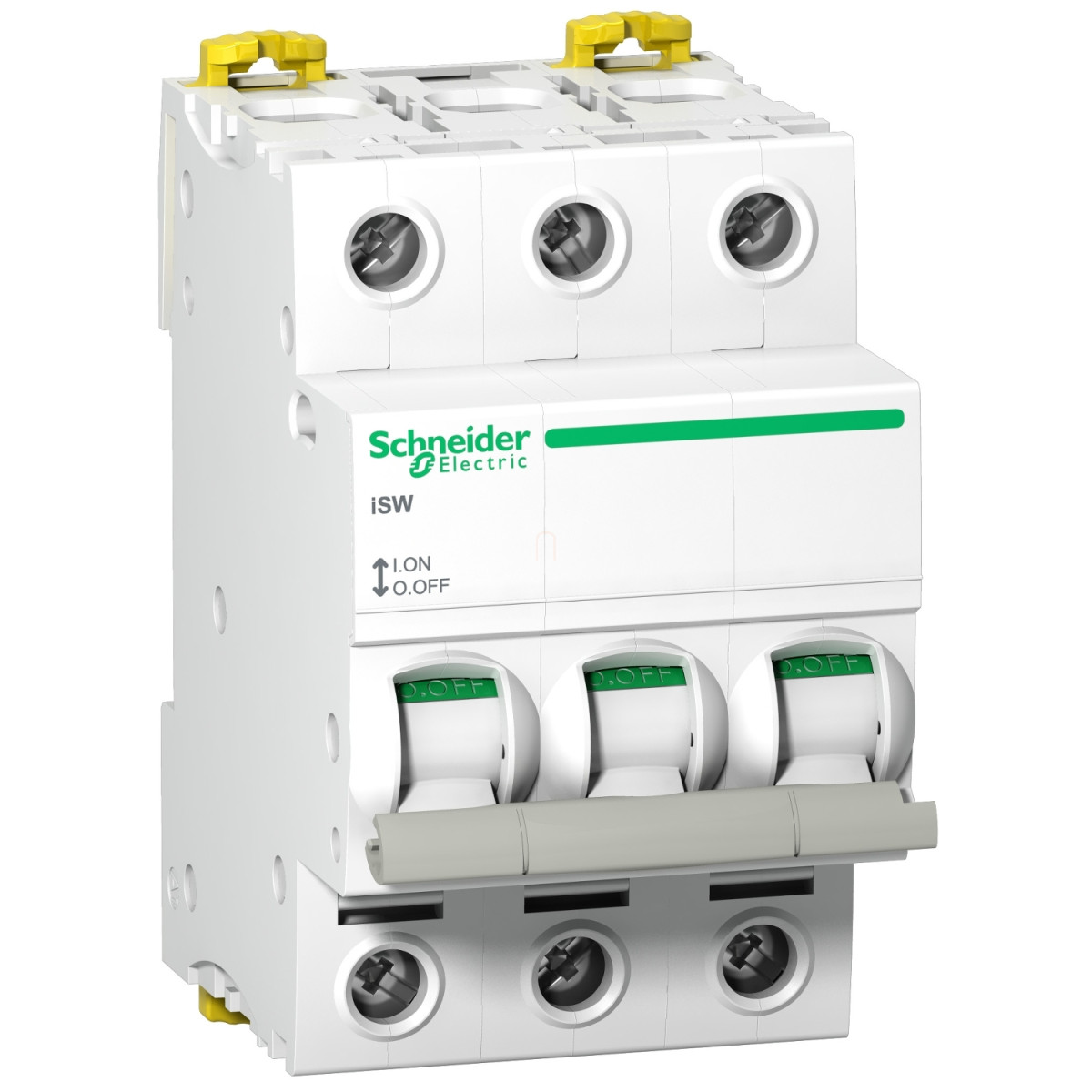

A Schneider Electric Acti9 iSW A9S65340 terheléskapcsoló egy professzionális villamos kapcsolóeszköz, amely megbízható megoldást nyújt elektromos rendszerek vezérlésére és biztonságos leválasztására. Ez a 3 pólusú kapcsoló 40A névleges áramerősséggel és 415V AC üzemi feszültséggel rendelkezik, így ideális választás ipari és kereskedelmi alkalmazásokhoz, ahol fontos a megbízható teljesítmény és a biztonság.
A Schneider Electric Acti9 termékcsalád részeként az iSW kapcsoló kiemelkedő minőségű és funkcionális előnyökkel bír. A készülék AC-22A felhasználási kategóriába tartozik, és leválasztásra alkalmas kialakítással rendelkezik, ami lehetővé teszi az elektromos rendszer biztonságos karbantartását és szervizelését. Az eszköz egyszerű ON/OFF jelzéssel és kapcsolóállás-jelzővel rendelkezik, így a működési állapot mindig egyértelműen látható. A kapcsolót toggle (billenő) mechanizmussal lehet működtetni, ami intuitív és egyszerű kezelést biztosít.
Technikai szempontból az A9S65340 terheléskapcsoló kimagasló paraméterekkel rendelkezik: 5 kA névleges zárlati bekapcsolási képesség, 1260 A névleges rövid idejű áramtűrés, 500 V szigetelési feszültség és 6 kV lökőfeszültség-állóság. A készülék IP20 védettségi fokozattal rendelkezik, és -25°C és +60°C közötti üzemi hőmérséklet-tartományban használható. A mechanikai élettartama 20000 kapcsolási ciklus, míg elektromos élettartama 15000 ciklus, ami hosszú távú, megbízható működést garantál. Az eszköz kompatibilis a fésűs sínes csatlakozással, és felül vagy alul egyaránt csatlakoztatható, így rugalmas szerelési lehetőségeket biztosít.
A csatlakoztatás alagutas típusú sorkapcsokkal történik, amelyek maximum 1 x 50 mm² merev vezetéket, vagy 1 x 35 mm² hajlékony vezetéket fogadnak be, akár érvéghüvellyel ellátva is. A csatlakoztatáshoz 14 mm vezetékcsupaszítási hossz és 3.5 Nm meghúzási nyomaték szükséges. A készülék DIN sínre szerelhető, fix rögzítési móddal, és kompakt méretekkel rendelkezik: 85 mm magasság, 54 mm szélesség és 73 mm mélység. A fehér színű készülékház harmonikusan illeszkedik a legtöbb kapcsolószekrénybe.
A Schneider Electric A9S65340 terheléskapcsoló megfelel a nemzetközi szabványoknak, többek között az EN 60947-3 és IEC 60947-3 előírásoknak. A termék magas szennyezettségi fokú (3-as szint) és trópusi környezetben (2-es szint) is használható, és 95%-os relatív páratartalomig működőképes 55°C-on. Az eszköz halogénmentes műanyag alkatrészekből készül, összhangban a modern környezetvédelmi elvárásokkal. A Schneider Electric Acti9 iSW kapcsoló a professzionális villanyszerelők és rendszerintegrátorok ideális választása, amikor megbízható és biztonságos kapcsolóeszközre van szükség.
Schneider Electric Acti9 iSW - A9S65340 - terheléskapcsoló, 3P, 40A, 415AC műszaki adatok
Főbb adatok
Termékcsalád: Acti9
Termék neve: Acti9 iSW
Termék típusa: Terheléskapcsoló
Eszköz rövid neve: iSW
Alkalmazás: Vezérlés, leválasztás
Pólusok száma: 3P
Felhasználási kategória: AC-22A
Leválasztásra alkalmas: Igen
Műszaki paraméterek
Névleges üzemi áram: 40 A 415 V AC 50/60 Hz
Névleges üzemi feszültség: 415 V AC 50/60 Hz
Névleges zárlati bekapcsolási képesség: 5 kA (csak terheléskapcsolóként)
Névleges rövid idejű áramtűrés: 1260 A
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Vezérlés típusa: Billenő
Helyi jelzés: BE/KI jelzés
Kapcsolóállás-jelző: Igen
Szerelési információk
Szerelési mód: Rögzített
Szerelési alap: DIN sín
Fésűs sín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm-es osztás: 6
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
Csatlakozások
Csatlakozás típusa: Alagutas sorkapcsok (felül vagy alul) - <= 1 x 50 mm² - merev
Alagutas sorkapcsok (felül vagy alul) - <= 1 x 35 mm² - hajlékony
Alagutas sorkapcsok (felül vagy alul) - <= 1 x 35 mm² - hajlékony érvéghüvellyel
Vezetékcsupaszítási hossz: 14 mm
Meghúzási nyomaték: 3.5 N.m
Környezeti jellemzők
Szabványok: EN 60947-3, IEC 60947-3
IP védettségi fokozat: IP20
Szennyezettségi fok: 3
Trópusi kivitel: 2
Relatív páratartalom: 95 % 55 °C-on
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
