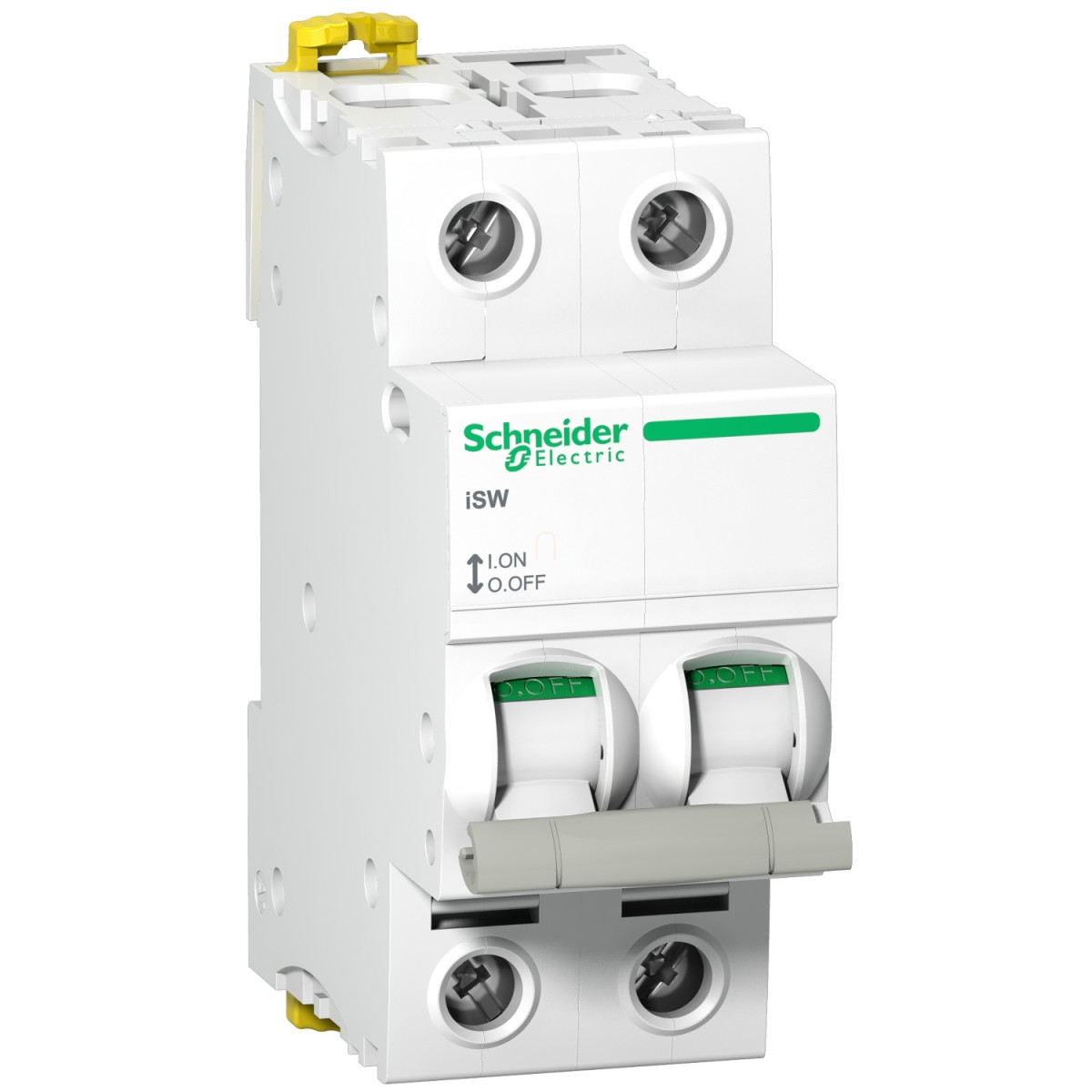

A Schneider Electric Acti9 iSW A9S65291 terheléskapcsoló egy sokoldalú, megbízható eszköz, amely kifejezetten ipari és kereskedelmi villamos rendszerek biztonságos leválasztására és vezérlésére lett kifejlesztve. Ez a 2-pólusú, 100 amper névleges áramerősségű kapcsoló tökéletes választás olyan alkalmazásokhoz, ahol a villamos berendezések megbízható leválasztása és vezérlése alapvető fontosságú.
A Schneider Electric Acti9 sorozatának részeként ez az iSW terheléskapcsoló egyesíti a kiváló technikai paramétereket a praktikus kivitelezéssel. A 415 V AC 50/60 Hz névleges üzemi feszültséggel és 100 A névleges áramerősséggel rendelkező készülék AC-22A felhasználási kategóriába tartozik, amely alkalmassá teszi ohmos és induktív terhelések kapcsolására. A 2-pólusú kivitel lehetővé teszi mindkét vezeték egyidejű megszakítását, így tökéletes biztonságot nyújt karbantartási munkálatok során. A készülék rendelkezik szigetelési alkalmassággal, ami azt jelenti, hogy a leválasztott áramkörök teljesen elszigetelhetők a hálózattól.
A műszaki paramétereket tekintve a Schneider Electric Acti9 iSW A9S65291 kapcsoló 5 kA zárlati bekapcsolóképességgel rendelkezik, ami megfelelő védelmet biztosít rövidzárlati események során. A termék 1500 A-es rövid idejű zárlati szilárdságú, 500 V AC névleges szigetelési feszültségű, és 6 kV névleges lökőfeszültség-állóságú, ami kiváló műszaki jellemzőket biztosít. A termék IP20 védettségi fokozattal rendelkezik, ami alapvető védelmet nyújt a por és az érintés ellen, de nem véd a víz behatolása ellen. A kapcsoló működtetése egyszerűen, a karos mechanizmus segítségével történik, amely egyértelmű vizuális visszajelzést ad a kapcsoló állapotáról (BE/KI), valamint rendelkezik érintkezőpozíció jelzővel is. A termék mechanikai élettartama 20000 ciklus, míg villamos élettartama 10000 ciklus, ami hosszú távú, megbízható működést biztosít.
A Schneider Electric Acti9 iSW A9S65291 terheléskapcsoló szerelése rendkívül egyszerű, köszönhetően a DIN sínre való rögzíthetőségnek. A készülék méretei - 85 mm magasság, 36 mm szélesség és 73 mm mélység - 4 modul szélességnek felelnek meg, ami kompakt kialakítást eredményez. A fehér színű készülékház esztétikus megjelenést biztosít. A termék csatlakozásai alagút típusú sorkapcsokkal valósulnak meg, amelyek akár 1x50 mm² merev, vagy 1x35 mm² rugalmas vezetékek fogadására is alkalmasak, akár érvéghüvellyel ellátva is. A vezeték csupaszítási hossza 14 mm, a javasolt meghúzási nyomaték pedig 3.5 Nm. A készülék alkalmas gyűjtősínes elosztásra is, felső vagy alsó csatlakozással. Működési hőmérséklet-tartománya -25°C és +60°C között van, így szélsőséges környezeti feltételek között is megbízhatóan üzemel. A termék megfelel az IEC 60947-3 és EN 60947-3 szabványoknak, így használata teljesen biztonságos és szabványos villamos rendszerekben.
Schneider Electric Acti9 iSW - A9S65291 - terheléskapcsoló, 2P, 100A, 415AC műszaki adatok
Általános jellemzők
Terméknév: Acti9 iSW
Termékcsalád: Acti9
Termék típus: Terheléskapcsoló
Eszköz rövid neve: iSW
Eszköz alkalmazás: Szigetelés, Vezérlés
Pólusok száma: 2P
Felhasználási kategória: AC-22A
Alkalmas szigetelésre: Igen
Villamos jellemzők
Névleges üzemi áram [Ie]: 100 A 415 V AC 50/60 Hz
Névleges üzemi feszültség [Ue]: 415 V AC 50/60 Hz
Névleges zárlati bekapcsolóképesség [Icm]: 5 kA (önállóan)
Névleges rövid idejű zárlati szilárdság [Icw]: 1500 A
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Mechanikai jellemzők
Vezérlés típusa: Karos
Helyi jelzés: BE/KI jelzés
Érintkezőpozíció jelző: Igen
Szerelési mód: Rögzített
Szerelési tartó: DIN sín
Gyűjtősín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm-es egység: 4
Méretek
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 73 mm
Szín: Fehér
Élettartam
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 10000 ciklus
Csatlakozások
Csatlakozók - sorkapcsok: Alagút típusú sorkapcsok (felül vagy alul) - <= 1 x 50 mm² - merev
Alagút típusú sorkapcsok (felül vagy alul) - <= 1 x 35 mm² - rugalmas
Alagút típusú sorkapcsok (felül vagy alul) - <= 1 x 35 mm² - rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 3.5 N.m
Környezeti feltételek
Szabványok: IEC 60947-3, EN 60947-3
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 95 % 55 °C-on
Környezeti hőmérséklet üzemelés közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
