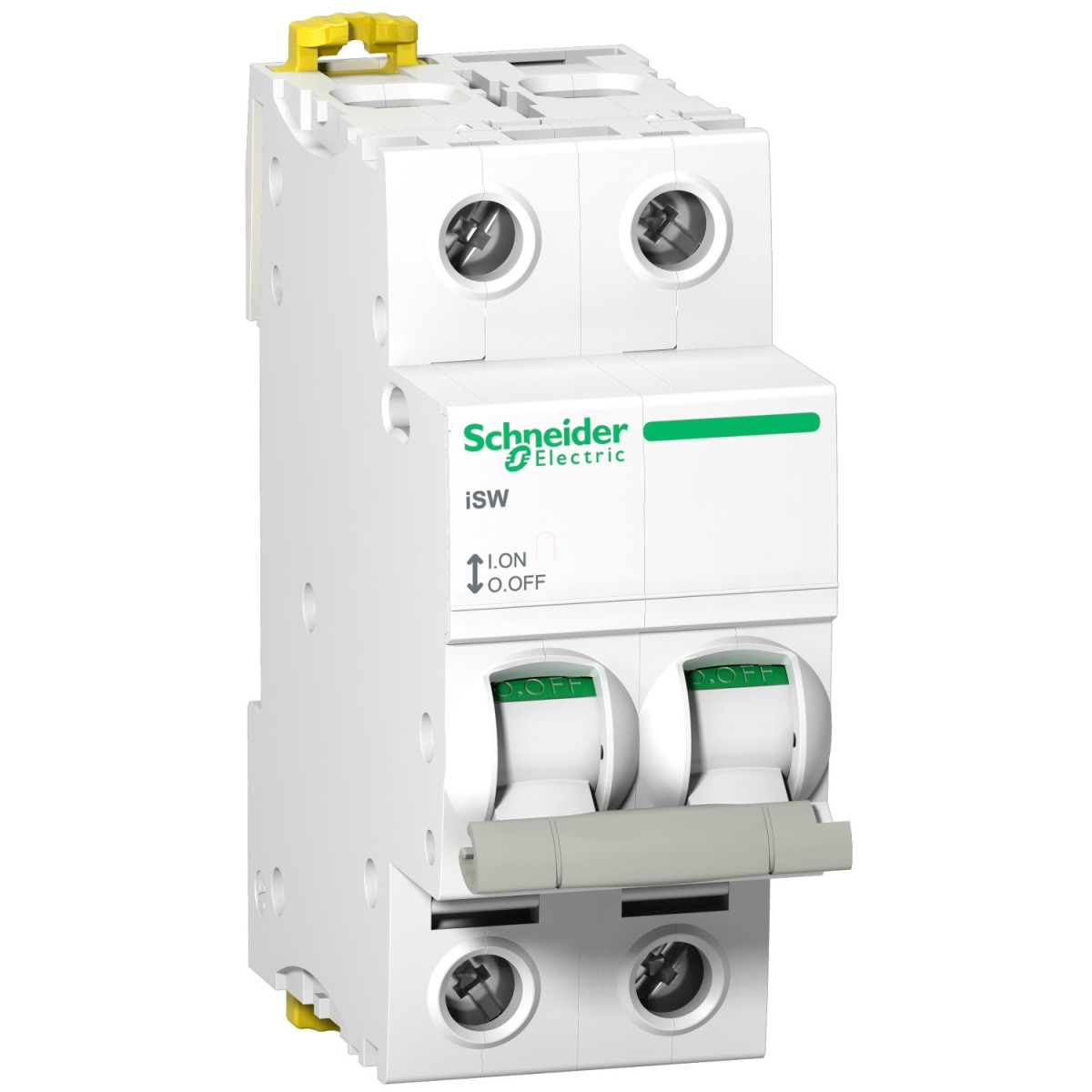

A Schneider Electric Acti9 iSW terheléskapcsoló A9S65240 cikkszámú termék egy professzionális minőségű kapcsolóelem, amely ideális választás lehet villamos hálózatok megbízható leválasztásához és vezérléséhez. Ez a 2 pólusú, 40 amperes terheléskapcsoló 415 V AC hálózati feszültségnél használható, és tökéletes megoldást nyújt mind ipari, mind kereskedelmi alkalmazásokban, ahol fontos a biztonságos áramtalanítás lehetősége.
Az Acti9 iSW terheléskapcsoló kiváló műszaki paraméterekkel rendelkezik. A 40 amperes névleges üzemi árammal és 415 V AC névleges üzemi feszültséggel a készülék alkalmas a legtöbb kisebb és közepes méretű villamos rendszer kiszolgálására. A kapcsoló AC-22A felhasználási kategóriába tartozik, ami azt jelenti, hogy különösen alkalmas ohmos és induktív terhelések kapcsolására. Az eszköz kiemelt előnye, hogy teljes mértékben alkalmas leválasztásra (szekciónálásra), így karbantartási munkálatok során biztonságosan használható a rendszer teljes áramtalanítására. A készülék 5 kA-es zárlati bekapcsolási képességgel rendelkezik önálló terheléskapcsolóként, 1260 A névleges rövid idejű zárlati áramot képes elviselni, 500 V AC szigetelési feszültsége és 6 kV-os lökőfeszültség-állósága pedig további biztonságot nyújt extrém körülmények között is.
A Schneider Electric Acti9 iSW kapcsoló könnyen felszerelhető DIN sínre, és mindössze 36 mm szélességével helytakarékos megoldást kínál a kapcsolószekrényekben. A készülék magassága 85 mm, mélysége pedig 73 mm. A fehér színű eszköz mindkét oldalán fésűs sínes csatlakozásra alkalmas kialakítással rendelkezik, ami lehetővé teszi a gyors és egyszerű telepítést. A kapcsolási állapot egyértelmű jelzése és a kapcsolóállás-jelző segíti a rendszer állapotának gyors vizsgálatát. Az eszköz mechanikai élettartama 20000 kapcsolási ciklus, elektromos élettartama pedig 15000 ciklus, ami hosszú távú, megbízható működést biztosít.
A csatlakoztatás szempontjából az iSW terheléskapcsoló rugalmas lehetőségeket kínál: alagútszerű sorkapcsai maximum 1 x 50 mm² merev vezetéket, vagy 1 x 35 mm² rugalmas vezetéket képesek befogadni, akár érvéghüvellyel is. A vezetékcsupaszítási hossz 14 mm, a csatlakozókapcsok meghúzási nyomatéka pedig 3,5 Nm. A kapcsoló IP20-as védelmi fokozattal rendelkezik, ami megfelelő védelmet nyújt ujjak és hasonló méretű tárgyak véletlen érintése ellen. A termék -25...60 °C közötti környezeti hőmérsékleten üzemeltethető, és magas, akár 95%-os relatív páratartalom mellett is megbízhatóan működik 55 °C-on. A készülék megfelel az EN 60947-3 és IEC 60947-3 szabványoknak, így nemzetközi projektekben is nyugodtan alkalmazható. A 3-as szennyezettségi fokozat és a 2-es tropikalizációs besorolás tovább növeli a termék sokoldalúságát különböző környezeti feltételek mellett.
Schneider Electric Acti9 iSW - A9S65240 - terheléskapcsoló, 2P, 40A, 415AC műszaki adatok
Alapadatok
Termékcsalád: Acti9
Terméknév: Acti9 iSW
Terméktípus: Terheléskapcsoló
Rövidített terméknév: iSW
Alkalmazás: Leválasztás, vezérlés
Pólusok száma: 2P
Felhasználási kategória: AC-22A
Leválasztásra alkalmas: Igen
Elektromos jellemzők
Névleges üzemi áram [Ie]: 40 A 415 V AC 50/60 Hz mellett
Névleges üzemi feszültség [Ue]: 415 V AC 50/60 Hz
Névleges zárlati bekapcsolási képesség [Icm]: 5 kA önálló terheléskapcsolóként
Névleges rövid idejű zárlati áram [Icw]: 1260 A
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Mechanikai jellemzők
Működtetés típusa: Kapcsolókar
Helyi jelzés: BE/KI jelzés
Kapcsolóállás-jelző: Igen
Felszerelési mód: Fix
Rögzítési alap: DIN sín
Fésűs sín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm-es modul: 4
Méretek
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 73 mm
Szín: Fehér
Élettartam
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
Csatlakozások
Sorkapocs típusa: Alagútszerű sorkapcsok (felül vagy alul) - <= 1 x 50 mm² - merev
Sorkapocs rugalmas vezetékhez: Alagútszerű sorkapcsok (felül vagy alul) - <= 1 x 35 mm² - rugalmas
Sorkapocs érvéghüvelyes vezetékhez: Alagútszerű sorkapcsok (felül vagy alul) - <= 1 x 35 mm² - rugalmas érvéghüvellyel
Vezetékcsupaszítási hossz: 14 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti jellemzők
Szabványok: EN 60947-3, IEC 60947-3
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 3
Tropikalizációs besorolás: 2
Relatív páratartalom: 95 % 55 °C mellett
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
