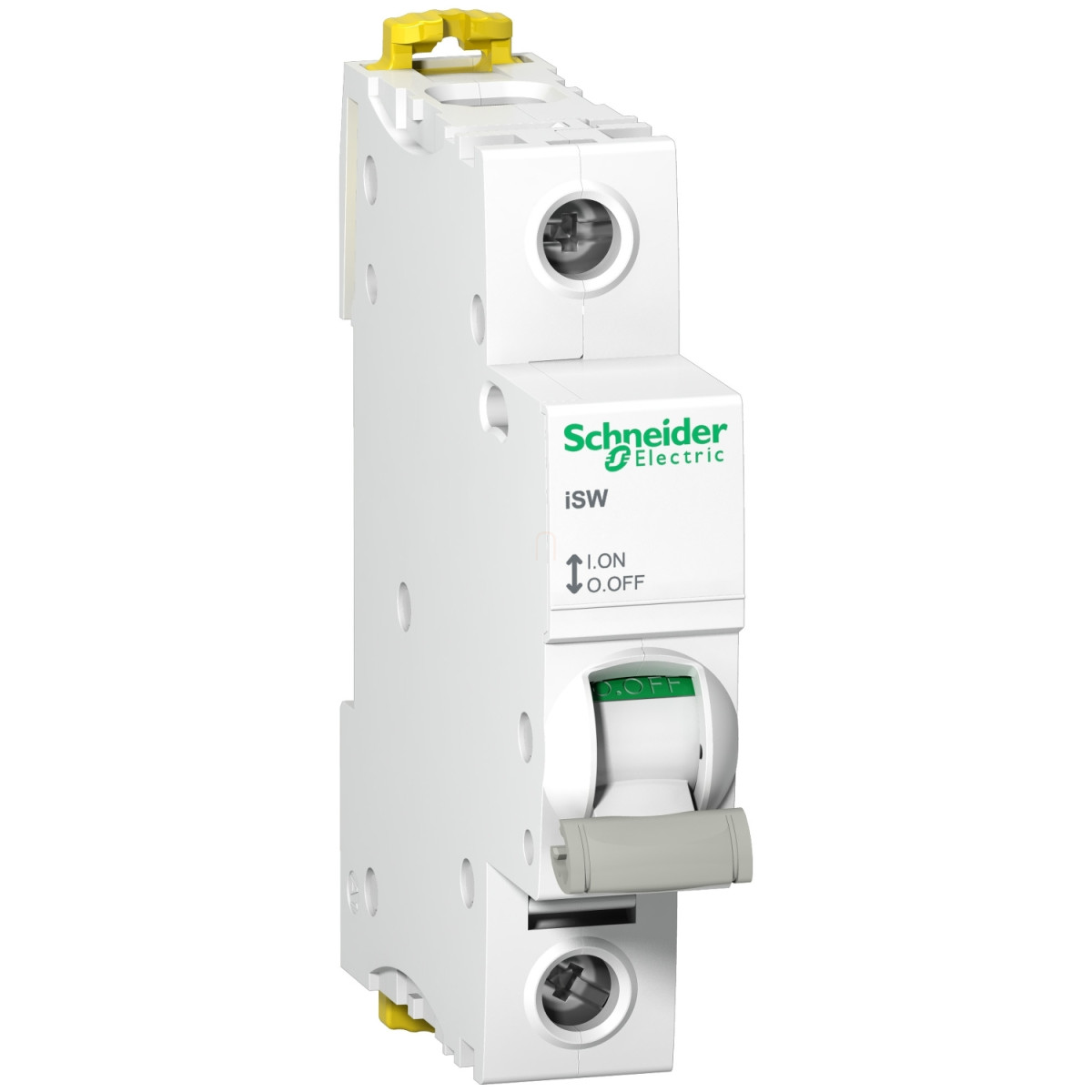

Az Acti9 iSW A9S65191 típusú terheléskapcsoló a Schneider Electric prémium minőségű kapcsolóeszközeinek családjába tartozik, amely kifejezetten szakszerű villamos rendszerek szakaszolására, szigetelésére és kapcsolására lett kifejlesztve. Ez az 1 pólusú (1P) készülék 100A névleges árammal és 240V AC üzemi feszültséggel rendelkezik, így tökéletes választás mind lakossági, mind ipari alkalmazásokhoz, ahol megbízható, biztonságos és hosszú élettartamú szakaszolásra van szükség.
A Schneider Electric Acti9 iSW A9S65191 terheléskapcsoló az AC-22A felhasználási kategóriába tartozik, ami azt jelenti, hogy ellenállásos terhelések és vegyes induktív terhelések kapcsolására alkalmas. A készülék rendelkezik a rendszerek biztonságos szigetelésére vonatkozó minősítéssel is, így karbantartási munkálatokhoz, szervizeléshez is ideális választás. Vizuális visszajelzése (ON/OFF) és érintkezőállás-jelzője egyértelmű státuszinformációt nyújt az üzemeltetés során, növelve a biztonságot.
Műszaki szempontból az Acti9 iSW A9S65191 terheléskapcsoló kiemelkedő jellemzőkkel rendelkezik. 5 kA zárlati bekapcsolási képesség (Icm) jellemzi a kapcsolót önállóan alkalmazva, illetve 1500A a névleges rövid idejű áramterhelhetősége (Icw). A szigetelési feszültség (Ui) 250V AC, míg a lökőfeszültség-állóság (Uimp) 6 kV, ami megfelelő védelmet biztosít túlfeszültségek ellen. A vezérlés karos mechanizmussal történik, ami ergonomikus kezelhetőséget biztosít. A készülék DIN sínre szerelhető, fix rögzítéssel, és kompatibilis a fésűs gyűjtősínekkel és elosztóblokkokkal is mind alsó, mind felső csatlakoztatás esetén. Alagút típusú csatlakozói rugalmas bekötési lehetőségeket biztosítanak, mivel kezelni tudják a merev kábeleket 50 mm²-ig, valamint a hajlékony vezetékeket 35 mm²-ig, érvéghüvellyel vagy anélkül. A kábel csupaszolási hossza 14 mm, a csavarok meghúzási nyomatéka pedig 3,5 Nm.
Az Acti9 iSW A9S65191 terheléskapcsoló kompakt méretekkel rendelkezik: 85 mm magas, 18 mm széles (2 modul szélesség) és 73 mm mély. Fehér színű kivitelben készül, és megfelel az IEC 60947-3 és EN 60947-3 szabványoknak. IP20 védettségi fokozata védelmet nyújt ujjak behatolása ellen, de víz ellen nem véd. A készülék kivételesen tartós, mechanikai élettartama 20000 kapcsolási ciklus, elektromos élettartama pedig 10000 ciklus. Működési hőmérséklet-tartománya -25°C-tól +60°C-ig terjed, míg tárolási hőmérséklet-tartománya -40°C-tól +85°C-ig. A relatív páratartalom tekintetében 95% 55°C-on a megengedett érték, a szennyezettségi fok 3, a trópusi kivitel foka pedig 2. Mindezen jellemzők teszik az Acti9 iSW A9S65191 terheléskapcsolót egy kiváló választássá professzionális villamos rendszerek megbízható szigetelésére és kapcsolására.
Schneider Electric Acti 9 iSW - A9S65191 - terheléskapcsoló, 1P, 100A, 240VAC műszaki adatok
Általános adatok
Termékcsalád: Acti9
Terméknév: Acti9 iSW
Eszköz típusa: Terheléskapcsoló
Rövid terméknév: iSW
Alkalmazás: Szigetelés, Vezérlés
Pólusok száma: 1P
Felhasználási kategória: AC-22A
Szigetelésre alkalmas: Igen
Műszaki paraméterek
Névleges üzemi áram [Ie]: 100 A (240 V AC 50/60 Hz)
Névleges üzemi feszültség [Ue]: 240 V AC 50/60 Hz
Névleges zárlati bekapcsolási képesség [Icm]: 5 kA (önállóan)
Névleges rövid idejű áramterhelhetőség [Icw]: 1500 A
Névleges szigetelési feszültség [Ui]: 250 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Kezelés és szerelés
Vezérlés típusa: Karos
Helyi jelzés: ON/OFF kijelzés
Érintkezőállás-jelző: Igen
Szerelési mód: Fix
Szerelési alap: DIN sín
Fésűs gyűjtősín kompatibilitás: Felül vagy alul: IGEN
Modulszélesség: 2 (9 mm-es)
Fizikai jellemzők
Magasság: 85 mm
Szélesség: 18 mm
Mélység: 73 mm
Szín: Fehér
Csatlakozások
Csatlakozó típus: Alagút típusú (felül vagy alul)
Merev vezeték: ≤ 1 x 50 mm²
Hajlékony vezeték: ≤ 1 x 35 mm²
Hajlékony vezeték érvéghüvellyel: ≤ 1 x 35 mm²
Vezeték csupaszolási hossz: 14 mm
Meghúzási nyomaték: 3,5 Nm
Élettartam
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Környezeti feltételek
Szabványok: IEC 60947-3, EN 60947-3
IP védettség: IP20
Szennyezettségi fok: 3
Trópusi kivitel: 2
Relatív páratartalom: 95% 55°C-on
Üzemi hőmérséklet-tartomány: -25...60°C
Tárolási hőmérséklet-tartomány: -40...85°C
